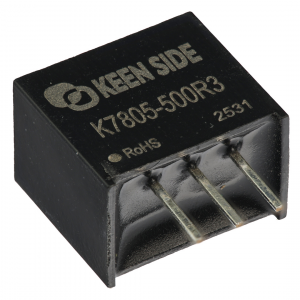

DC-DC преобразователь K7805-500R3
Временно отсутствует
Цены
Представлены цены на предыдущую партию — уточняйте при заказе
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 67,34 |
| от 6 | 65,39 |
| от 12 | 64,41 |
| от 25 | 63,44 |
Описание
DC-DC преобразователь K7805-500R3 от KEEN SIDE. Компактный модуль в корпусе SIP с выходным напряжением 5 В и током до 500 мА, поддерживает входное напряжение от 6 до 36 В. КПД достигает 93%, а естественное воздушное охлаждение обеспечивает надежную работу. Подходит для промышленной автоматики и замены линейных стабилизаторов LM78xx.
Технические характеристики
| MTBF | 1000 kHours |
| Вес | 2g |
| Размеры | 11.6x7.5x10.2mm |
| КПД | 93/83 |
| Режим охлаждения | Natural air cooling |
| Корпус | SIP |
| Тип монтажа | THT |
| Вых. ток | 500mA |
| Выходное напряжение, В | 5 |
| Поддержка горячей замены | Нет |
| Материал корпуса | Black flame-retardant plastic |
| Влажн. хранения | 95% RH non-condensing |
| КПД при макс. Vin, % | 83% |
| КПД при мин. Vin, % | 93% |
| Диап. вх. напр. | 6.0-36VDC |
| Частота перекл. | 1.6-2.4MHz |
| Макс. пульсации и шум | 85mVp-p |
| Пульсации и шум тип. | 45mVp-p |
| Ном. входное напряжение | 24V |
| Ручная пайка: температура/время | 370°C±10°C for 3-5 seconds |
| Пайка волной: температура/время | 260°C±10°C for 5-10 seconds |
| Макс. емкостная нагрузка | 3300μF |
| Тип. нагрузочная регулировка, % | ±0.5% |
| Защита от КЗ | да |
| Время восстановления макс. | 500μs |
| Тип. время динамического восстановления | 200μs |
| Защита от неправильной полярности входа | No reverse protection |
| Макс. ток хол. хода | 1.0mA |
| Ток входа без нагрузки типовой | 0.2mA |
| Диап. темп. хр. | -55°C to +125°C |
| Тип. линейная регулировка, % | ±0.3% |
| Рабочая температура | -40…+85 °C |
| Макс. точность выходного напряжения | ±3% |
| Тип. точность вых. напряжения | ±1% |
| Температурный коэффициент | ±0.03%/°C |
| Макс. отклонение динамического отклика | 230mV |
| Отклонение динамики Тип. | 80mV |
| Выходной ток, А | 0,5 |
| Макс. входное напряжение DC, В | 36 |
| Мин. входное напряжение DC, В | 6 |
| Мощность, Вт | 2,5 |
| Пульсации выходного напряжения, мВп-п | 45 |
| Размеры мм | 11.6×7.5×10.2 |
| Частота преобразования, кГц | 1,6 |
