DC/DC, 2.5Вт, вход 6.5…36В, выход 5В/0.5А или вход 6.5…27В, выход -5В/0.4А, без гальваноразвязки, КПД 80…93%, SIP3, 11.6x7.5x10.2мм, -40…85°C, пластик
У поставщика
ПроизводительAIPULNION
КатегорияИсточники питания
У поставщиков
94 шт.
Норм. уп.: 43
Цены поставщиков
Склад 13
В наличии:94 шт
Срок поставки: до недели
Норм. уп.: 43
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 187,59 |
| от 5 | 184,52 |
| от 9 | 180,39 |
| от 18 | 174,21 |
| от 43 | 164,66 |
Описание

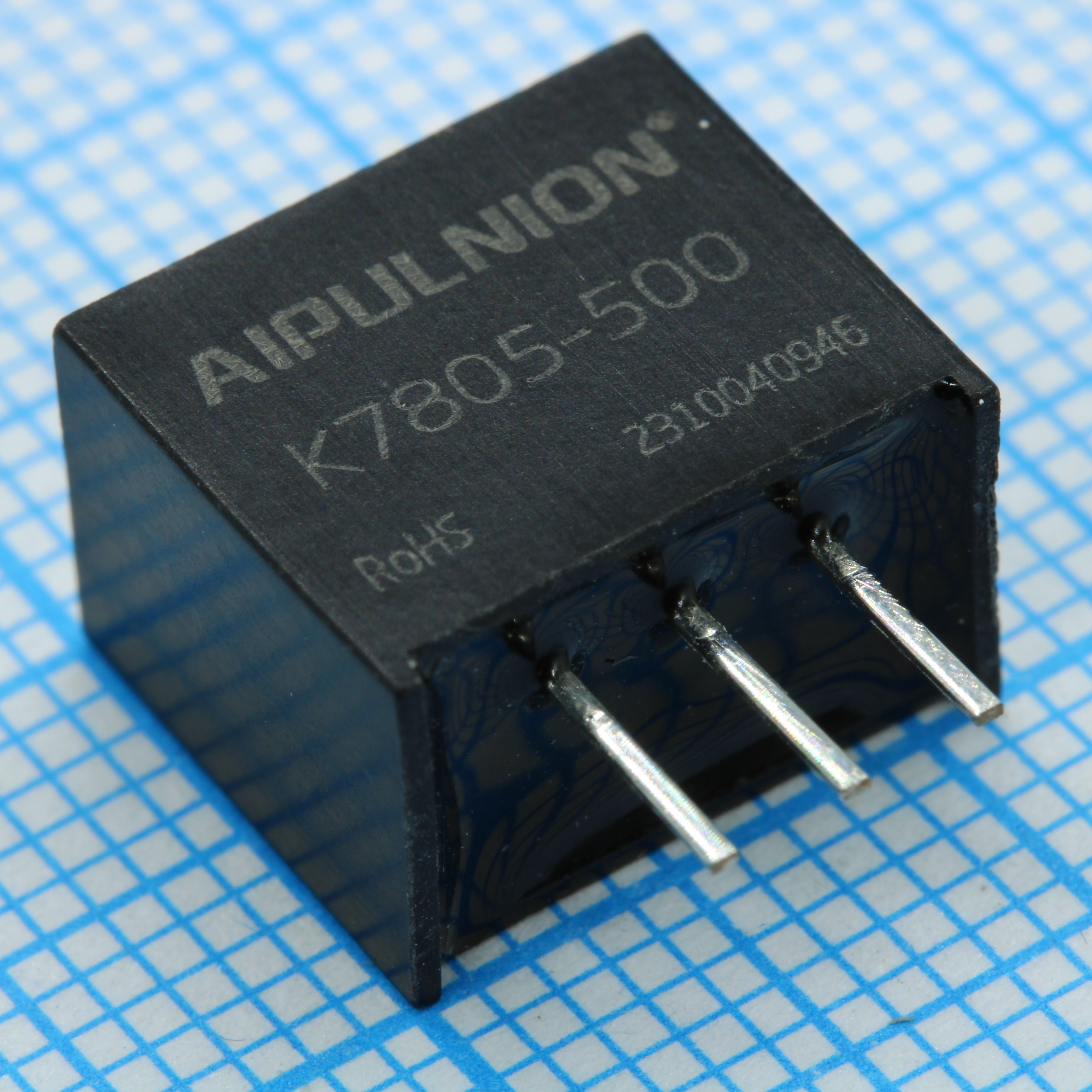

DC/DC-преобразователь AIPULNION K7805-500 мощностью 2,5 Вт. Работает от входа 6,5…36 В, выдаёт стабильные 5 В при токе до 0,5 А (или -5 В при 0,4 А). КПД достигает 93%, корпус SIP3, рабочий диапазон температур от -40 до +85°C. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| MTBF | 20 x 10^5 hours @ 25°C |
| Тип | DC/DC converter |
| Цоколевка | Negative output: Pin1: +Vin; Pin2: -Vo; Pin3: GND; Positive output: Pin1: +Vin; Pin2: GND; Pin3: +Vo |
| Вес | 2.0g |
| Корпус | SIP3 |
| Номер детали | K7805-500 |
| Тип монтажа | THT |
| Топология | step-down |
| Изоляция | non-isolated |
| Размеры | 11.60 x 7.50 x 10.20 mm |
| Защита | short circuit (continuous, self-recovery), over-heat (IC build-in, 150°C) |
| Вх. фильтр | capacitor filter |
| Пульсации и шум | 30mVp-p |
| Корпус | SIP3 |
| Материал корпуса | Plastic, UL94 V-0 |
| Рег. линии | ±0.2% typical, ±0.4% max |
| Рег. нагрузки | ±0.4% typical, ±0.6% max |
| Примечания по применению | Minimum load not less than 10% of nominal load., Cannot be used in parallel, do not support hot-plugging. |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | 6.5V |
| Ток покоя | 5mA |
| Efficiency negative | 70% to 80% |
| Efficiency positive | 84% to 93% |
| Specifications note | Test conditions: nominal input voltage, pure resistance rated load, Ta=25°C unless otherwise specified. |
| Темп. хранения | -55°C to +125°C |
| Частота перекл. | 350kHz |
| Примечание | Возм.прим.вместо: AMSR-7805-NZ, AMSRI-7805-NZ, AMSRO-7805-NZ |
| Раб. температура | -40°C to +85°C |
| Output power negative | 2W |
| Output power positive | 2.5W |
| Output current negative | 400mA |
| Output current positive | 500mA |
| Точность выходного напряжения | ±2% typical, ±3% max |
| Output voltage negative | -5V |
| Output voltage positive | 5V |
| Тип упаковки | Tube (туба) |
| Case temperature rise max | 100°C |
| Потр. без нагр. | 0.12W to 0.256W |
| Input voltage range negative | 6.5V to 27V |
| Input voltage range positive | 6.5V to 36V |
| Max capacitive load negative | 470µF |
| Max capacitive load positive | 1000µF |
| Описание (англ.) | Module DC-DC 1-OUT 5V 0.5A 2.5W 3-Pin SIP Tube |
| Температурный коэффициент | ±0.03%/°C |
