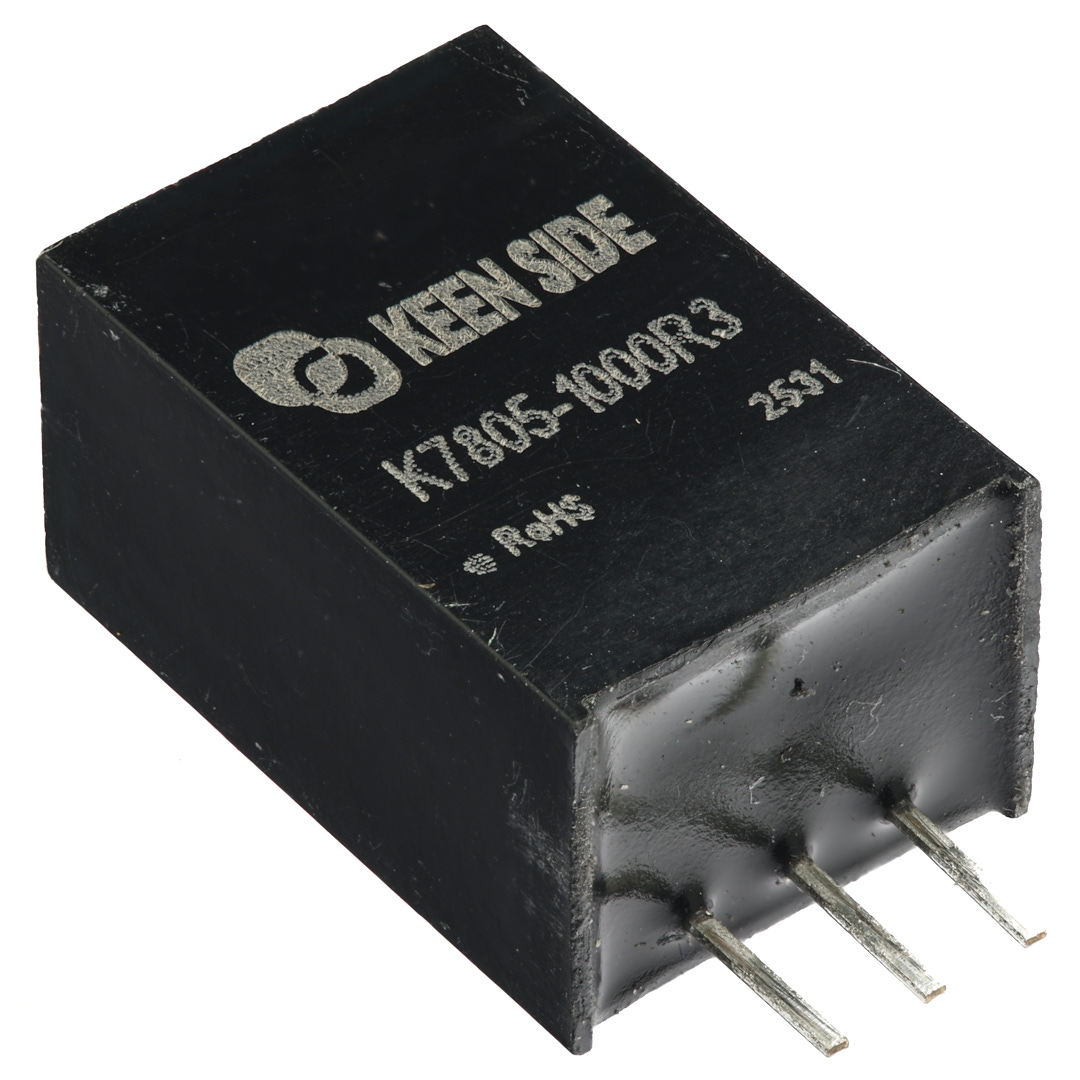

DC-DC преобразователь K7805-1000R3
В наличии
На своём складе
914 шт.
Норм. уп.: 42
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 78,49 |
| от 6 | 76,22 |
| от 12 | 75,08 |
| от 25 | 72,24 |
Описание
DC-DC преобразователь KEEN SIDE K7805-1000R3 — это трёхвыводной импульсный стабилизатор, заменяющий линейные регуляторы серии LM78xx. Выходное напряжение 5 В при токе до 1 А, КПД до 93% и входное напряжение от 8 до 36 В. Компактный корпус для монтажа в отверстия с естественным охлаждением. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| Вес | 4.5g |
| MTBF при 25°C | 1000kHours |
| Размеры | 11.75mm x 9.1mm x 17.5mm |
| КПД | 93/87 |
| Тип упаковки | Three-terminal switching regulator (plastic, black flame-retardant) |
| Тип монтажа | THT |
| Метод охлаждения | Natural air cooling |
| Мин. КПД | 87% |
| Тип. КПД | 93% |
| Вых. ток | 1000mA |
| Вых. напряжение | 5V |
| Pin compatible | LM78xx series |
| Поддержка горячей замены | No |
| Макс. пульс. шум | 100mVp-p |
| Пульсации шум тип. | 50mVp-p |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | 8V |
| Макс. вых. ток | 1000mA |
| Диап. вх. напр. | 8.0-36V |
| Макс. регулировка линии | ±0.5% |
| Стаб. по линии тип. | ±0.3% |
| Макс. регулировка нагрузки | ±0.75% |
| Типовая регулировка нагрузки | ±0.5% |
| Макс. емк. нагрузка | 2000μF |
| Input capacitor note | 33μF high frequency low ESR electrolytic for Vin≥28V |
| Макс. влажн. хр. | 95%RH |
| Welding hand soldering | 370±10°C @ 3-5s |
| Welding wave soldering | 260±10°C @ 5-10s |
| Макс. емкостная нагрузка | 2000 μF |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Защита от КЗ | Self-recovery |
| Время восстановления макс. | 500μs |
| Тип. время динамического восстановления | 200μs |
| Input polarity protection | No |
| Макс. ток хол. хода | 1.0mA |
| Ток входа без нагрузки типовой | 0.5mA |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Макс. точность выходного напряжения | ±3% |
| Тип. точность вых. напряжения | ±1% |
| Температурный коэффициент | ±0.03%/°C |
| Макс. отклонение динамического отклика | 350mV |
| Отклонение динамики Тип. | 80mV |
| Recommended output capacitance | 22μF/10V (MLCC) |
