Преобразователь DC/DC, на печатную плату. Возможно применение в качестве замены линейных стабилизаторов LMxx, 78хх
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
3 361 шт.
Норм. уп.: 10
Цены поставщиков
Склад 39
В наличии:1 734 шт.
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 205,86 |
| от 4 | 1 171,66 |
| от 6 | 1 153,73 |
| от 11 | 1 139,20 |
| от 18 | 1 122,86 |
Склад 13
В наличии:1 627 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 908,17 |
| от 10 | 870,79 |
| от 20 | 845,78 |
| от 40 | 823,78 |
| от 80 | 808,91 |
Описание

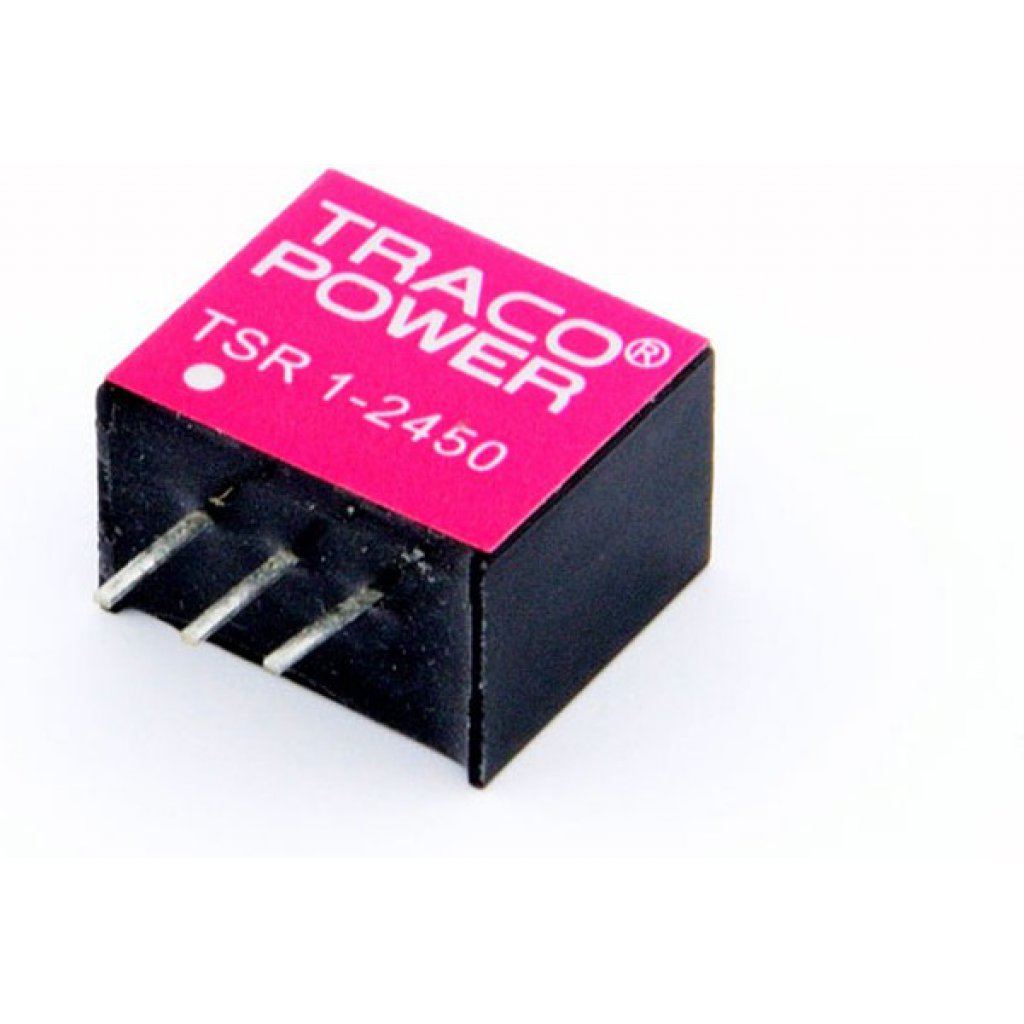

Преобразователь DC/DC от Traco в корпусе SIP3. Входное напряжение 24 В, выход — 5 В при токе до 1 А. Подходит для замены линейных стабилизаторов LMxx и 78xx. Применяется в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | 25,710,000h (MIL-HDBK-217F, ground benign) |
| RoHS | Compliant (exemptions 7a, 7c-I) |
| Тип | Non-Isolated DC/DC Converter (POL) |
| Модель | TSR 1-2450 |
| Цоколевка | 1:+Vin, 2:GND, 3:+Vout |
| Вес | 1.9g |
| Охлаждение | natural convection (20 LFM) |
| Корпус | SIP-3 |
| Влажность | 95% max (non condensing) |
| Тип монтажа | THT |
| Footprint | SIP3, fits existing TO-220 footprint |
| Шаг выводов | 2.54mm |
| Размеры | 11.7mm x 5.5mm x (not given) |
| Артикул | TSR 1-2450 |
| Макс. влажность | 95% non condensing |
| Вх. фильтр | internal capacitor |
| Минимальная нагрузка | not required |
| Non isolated | Да |
| Материал контакта | Copper, Ni (2-3µm) + Sn (3-5µm) matte |
| Корпус | SIP3 |
| ЭМС излучение | EN55032 class A with external filter |
| Тип. КПД | 94% |
| Вых. напряжение | 5VDC |
| Снижение мощности | 2.4%/K above 60°C |
| Рег. линии | 0.2% max |
| Рег. нагрузки | 0.4% max |
| Replacement for | LMxx, 78xx linear regulators |
| Ток в режиме ожидания | 2mA (overview) / 1mA typ (input no load) |
| Washing process | per cleaning guideline |
| Материал корпуса | Non-conductive Plastic (UL 94 V-0 rated) |
| Макс. вых. мощность | 5W |
| Potting material | Silicone (UL 94 V-0 rated) |
| Макс. пульс. шум | 75mVp-p |
| Пульсации шум тип. | 50mVp-p |
| Макс. вх. напр. | 36VDC |
| Мин. входное напряжение | 6.5VDC |
| Ном. входное напряжение | 12V |
| Профиль пайки | Lead-Free Wave Soldering, 265°C / 10s max |
| Выброс при запуске | 1% max |
| Emissions radiated | EN 55032 class A (with external filter) |
| Макс. вых. ток | 1A |
| Output voltage nom | 5V |
| Диапазон температур хранения | -55°C to +125°C |
| Transient response | peak variation 150mV typ/200mV max, response time 250µs typ/350µs max |
| Макс. емк. нагр. | 470µF |
| Emissions conducted | EN 55032 class A (with external filter) |
| Пульсации и шум выхода | 50mVp-p typ |
| Pin compatible with | LMxx linear regulators, 78xx |
| Standby current typ | 1mA |
| Темп. хранения | -55°C to +125°C |
| Частота перекл. | 400-600kHz (PWM), typ 500kHz |
| Рабочий диапазон температур | -40°C to +85°C |
| Voltage set accuracy | ±2% max |
| Примечание | Возможная замена: AMSRB1-7805JZ |
| Input no load current | 1mA typ |
| Ном. вх. напр. | 12VDC |
| Раб. температура | -40°C to +85°C |
| Recommended input fuse | 1.6A slow blow (12Vin input, 5Vout model) |
| Типовая частота переключения | 500kHz |
| Темп. коэф. | ±0.015 %/K max |
| Тип упаковки | Tube (туба) |
| Экологическое соответствие | REACH, RoHS (exemptions 7a, 7c-I) |
| Защита от КЗ | continuous, automatic recovery |
| Ток входа без нагрузки типовой | 1mA |
| Output current limitation | 250% typ of Iout max |
| Диапазон частоты переключения | 400-600kHz |
| Built in filter capacitors | Да |
| Макс. емкостная нагрузка выхода | 470µF |
| Start up overshoot voltage | 1% max |
| Макс. входной ток полн. нагр. | 1000mA |
| Защита от перегрева | 150°C typ (switch off, automatic recovery) |
| Transient response time max | 350µs |
| Transient response time typ | 250µs |
| Отраж. пульс. ток тип. | 150mAp-p |
| Описание (англ.) | DC-DC 24VIN 1-OUT 5V 1A 3-Pin SIP |
| Output current limitation typ | 250% of Iout max |
| External input capacitor required | 22µF for Vin >32VDC |
| Transient response peak variation max | 200mV |
| Transient response peak variation typ | 150mV |
