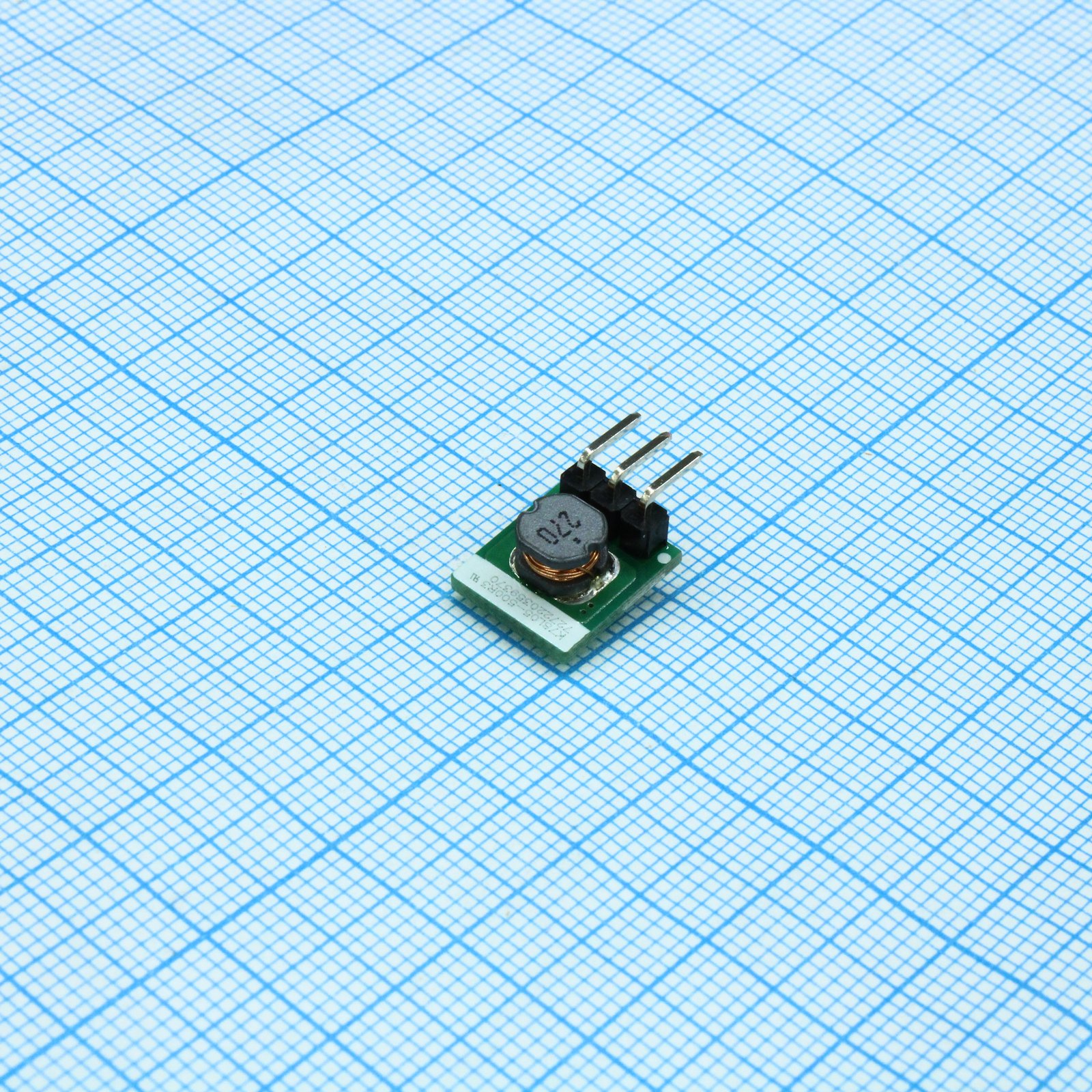

Преобразователь DC/DC на печатную плату вход 8-36В выход 5В 0.5A
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
1 405 шт.
Норм. уп.: 5
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт126,84 ₽
Сумма634,20 ₽
В наличии877 шт
от 5 штюрлицам и ИП
от 31 — 119,08 ₽ (−6%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии408 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
продаётся от 10 штпри 10 — 121,18 ₽
Склад 12срок до недели
Цена за шт—
Сумма—
В наличии120 шт
от 50 штюрлицам и ИП
продаётся от 50 штпри 50 — 105,89 ₽
5 шт · Склад 39 · 634,20 ₽
Описание
Преобразователь DC/DC от MORNSUN предназначен для монтажа на печатную плату. Модель работает при входном напряжении от 6,5 до 36 В и обеспечивает стабильные 5 В при токе до 0,5 А. Компактный корпус позволяет использовать модуль в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | 2000 khours |
| Тип | DC/DC Converter |
| Вес | 1.0g |
| Охлаждение | свободная воздушная конвекция |
| Корпус | SIP-3 |
| Особенности | High efficiency up to 95%, No-load input current as low as 0.2mA, Operating ambient temperature range: -40°C to +85°C, Negative output available, Output short-circuit protection, Pin-out compatible with LM78XX linear regulators, IEC60950, UL60950, EN62368 approved |
| Тип монтажа | Выводной |
| Размеры | 10.00 x 7.20 x 11.00 mm |
| Артикул | K78L05-500R3 |
| Вых. мощность | 2.5W |
| Станд. ЭМС | IEC60950, UL60950, EN62368 |
| Тип монтажа | THT |
| Сертификаты | IEC60950, UL60950, EN62368 |
| Макс. КПД | 90% |
| Мин. КПД | 84% |
| Вых. ток | 500mA |
| Вых. напряжение | 5V |
| Макс. пульс. шум | 75mVp-p |
| Пульсации шум тип. | 20mVp-p |
| Выход 1, В | 5 |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | 6.5V |
| Макс. регулировка линии | ±0.4% |
| Стаб. по линии тип. | ±0.2% |
| Типовая регулировка нагрузки | ±0.6% |
| Макс. емк. нагрузка | 680µF |
| Макс. влажн. хр. | 95%RH |
| Мин. влажн. хр. | 5%RH |
| Точность напряжения макс. | ±3% |
| Типовая точность напряжения | ±2% |
| Ном. вх. напр. | 24V |
| Efficiency max vin typ | 84% |
| Efficiency min vin typ | 90% |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Макс. частота переключения | 850kHz |
| Мин. частота переключения | 550kHz |
| Темп. коэф. | ±0.03%/°C |
| Тип упаковки | Palette (палетта) |
| Стойкость выводов к пайке | 260°C в течение 10 секунд |
| Защита от КЗ | continuous, self-recovery |
| Макс. ток хол. хода | 1.5mA |
| Ток входа без нагрузки типовой | 0.2mA |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Макс. емкостная нагрузка выхода | 680µF |
| Рекомендуемый входной конденсатор | 10µF/50V ceramic |
| Макс. точность выходного напряжения | ±4% |
| Тип. точность вых. напряжения | ±2% |
| Макс. пульсации и шум при малой нагрузке | 150mVp-p |
| Макс. время восст. | 1ms |
| Тип. время восст. перех. | 0.2ms |
| Input capacitor high voltage | 22µF/50V electrolytic (if input >30V) |
| Рекомендуемый выходной конденсатор | 22µF/10V ceramic |
| Описание (англ.) | DC DC Converter 5V 500mA 6.5V~36V Input |
| Отклонение переходной характеристики макс. | 250mV |
| Тип. отклонение перех. отклика | 50mV |
| Ток, А | 0,5 |
