Документация

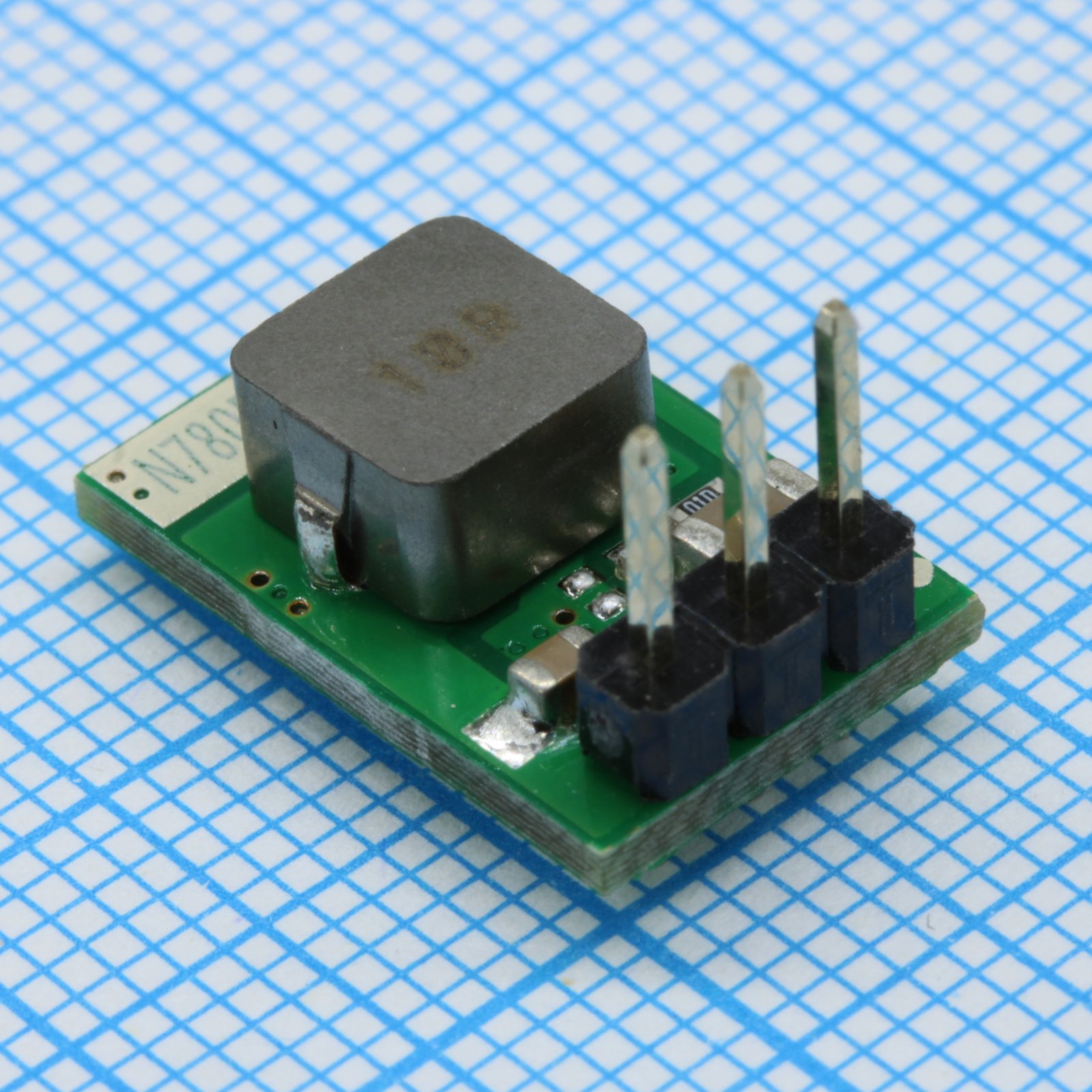

Преобразователь DC/DC, 5Вт, без гальванической развязки, вход 8…36(20)В, выход 5В/1А или -5В/0.5А, SIP3, бескорпусной, прямые выводы, 17.5x9x11,5мм, -40…+85°С
Нет в наличии
ПроизводительMEAN WELL
КатегорияDC-DC преобразователи
Описание
Преобразователь DC/DC от MEAN WELL мощностью 5 Вт. Модель работает от входного напряжения 8…36 В и выдает стабильные 5 В / 1 А или -5 В / 0,5 А. Компонент выполнен в компактном бескорпусном корпусе SIP3 с прямыми выводами и рассчитан на температуру от -40 до +85 °С. Подходит для встраиваемых систем и промышленной автоматики.
Технические характеристики
| Тип | Non-Isolated DC-DC Switching Regulator |
| Мощность, Вт | 5 |
| Серия | N78 |
| Охлаждение | свободная воздушная конвекция |
| Корпус | SIP3 |
| Тип вывода | straight pins |
| Гарантия | 3 years |
| Размеры | 17.5x9x11.5mm |
| КПД | up to 97% |
| Описание | 1A Non-Isolated DC-DC Switching Regulator series |
| Герметизация | открытое (без корпуса) |
| Тип монтажа | THT |
| Вых. ток | 1A |
| Вых. напряжение | 5V |
| Станд. безоп. | IEC/EN/UL62368-1 |
| Описание | Switching Voltage Regulators 8-36Vi;5Vo/0.5-1A;PCB Horizontal |
| Диап. вх. напр. | 8V to 36V |
| Защита | short circuit protection, overcurrent protection, thermal shutdown |
| Примечание | DC/DC, 5Вт вх.8…36(27)В, вых.5В/1A или -5В/0.5A, SIP3 |
| Отрицательный выходной ток | 0.5A |
| Отрицательное выходное напряжение, В | -5V |
| Тип упаковки | Palette (палетта) |
| Диап. темп. хр. | -55°C to +125°C |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | DC/DC converter, 5W, in: 6…36(27)V, out: 5V/1A or -5V/1A, SIP3 |
