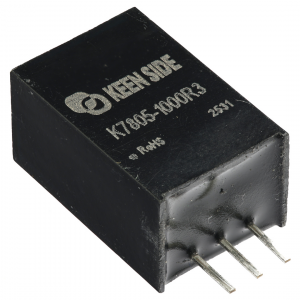

DC-DC преобразователь K7805-1000R3
В наличии
На своём складе
795 шт.
Норм. уп.: 42
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 94,40 |
| от 6 | 91,66 |
| от 12 | 90,30 |
| от 25 | 88,93 |
Описание
DC-DC преобразователь KEEN SIDE K7805-1000R3 — это трёхвыводной импульсный стабилизатор, заменяющий линейные регуляторы серии LM78xx. Выходное напряжение 5 В при токе до 1 А, КПД до 93% и входное напряжение от 8 до 36 В. Компактный корпус для монтажа в отверстия с естественным охлаждением. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| Вес | 4.5g |
| MTBF при 25°C | 1000kHours |
| Размеры | 11.75mm x 9.1mm x 17.5mm |
| КПД | 93/87 |
| Корпус | SIP |
| Тип монтажа | THT |
| Метод охлаждения | Natural air cooling |
| Мин. КПД | 87% |
| Тип. КПД | 93% |
| Вых. ток | 1000mA |
| Выходное напряжение, В | 5 |
| Совместимость по выводам | LM78xx series |
| Поддержка горячей замены | Нет |
| Макс. пульс. шум | 100mVp-p |
| Пульсации шум тип. | 50mVp-p |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | 8V |
| Макс. вых. ток | 1000mA |
| Диап. вх. напр. | 8.0-36V |
| Макс. регулировка линии | ±0.5% |
| Стаб. по линии тип. | ±0.3% |
| Макс. регулировка нагрузки | ±0.75% |
| Типовая регулировка нагрузки | ±0.5% |
| Макс. емк. нагрузка | 2000μF |
| Примечание по входному конденсатору | 33μF high frequency low ESR electrolytic for Vin≥28V |
| Макс. влажн. хр. | 95%RH |
| Ручная пайка: температура/время | 370±10°C @ 3-5s |
| Пайка волной: температура/время | 260±10°C @ 5-10s |
| Макс. емкостная нагрузка | 2000 μF |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Защита от КЗ | да |
| Время восстановления макс. | 500μs |
| Тип. время динамического восстановления | 200μs |
| Защита от неправильной полярности входа | Нет |
| Макс. ток хол. хода | 1.0mA |
| Ток входа без нагрузки типовой | 0.5mA |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Макс. точность выходного напряжения | ±3% |
| Тип. точность вых. напряжения | ±1% |
| Температурный коэффициент | ±0.03%/°C |
| Макс. отклонение динамического отклика | 350mV |
| Отклонение динамики Тип. | 80mV |
| Рекомендуемая выходная ёмкость, мкФ | 22μF/10V (MLCC) |
| Выходной ток, А | 1 |
| Макс. входное напряжение DC, В | 36 |
| Мин. входное напряжение DC, В | 8 |
| Мощность, Вт | 5 |
| Пульсации выходного напряжения, мВп-п | 50 |
| Размеры мм | 11.75×9.1×17.5 |
| Рабочая температура | -40…+85 °C |
