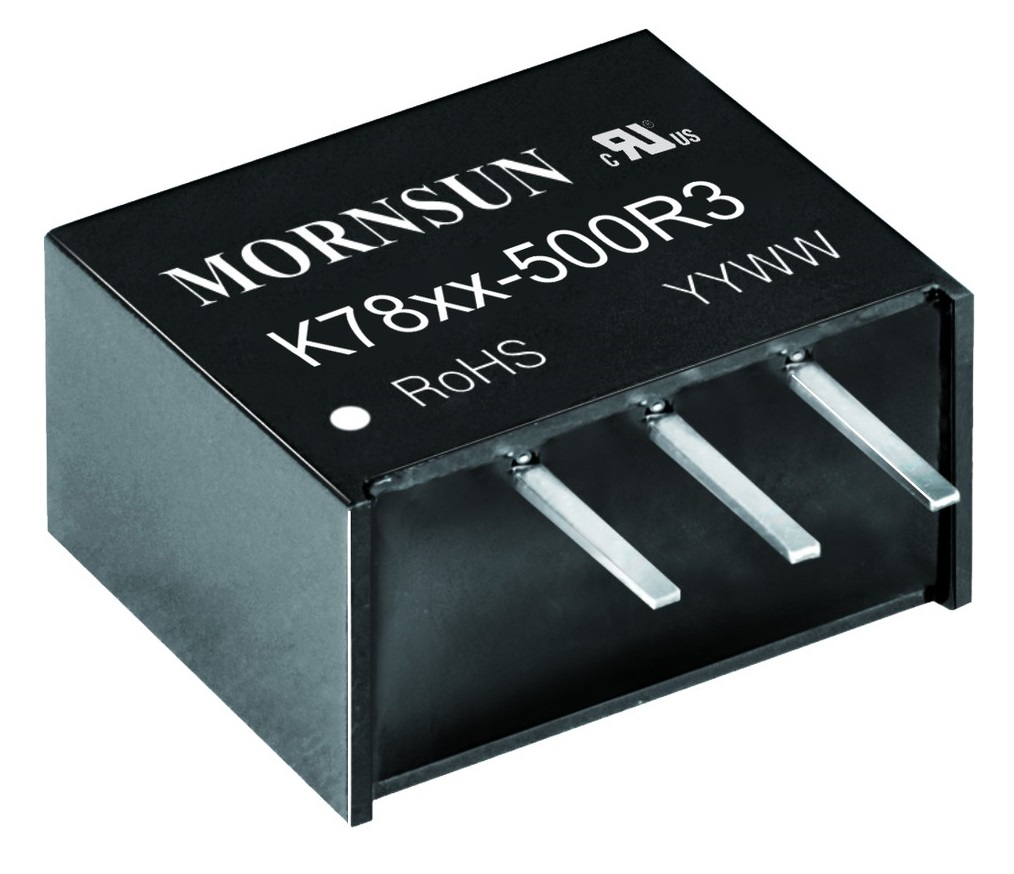

Источник питания K7805-500R3
У поставщика
У поставщиков
16 658 шт.
Норм. уп.: 43
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт98,33 ₽
дешевле всех
Сумма983,30 ₽
В наличии12 808 шт
от 10 штюрлицам и ИП
от 40 — 91,70 ₽ (−7%)
Склад 13срок до недели
Цена за шт100,18 ₽
Сумма1 001,80 ₽
+ доплата 490,00 ₽
В наличии3 850 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 68 — 94,35 ₽ (−6%)
10 шт · Склад 39 · 983,30 ₽
Описание
DC-DC преобразователь MORNSUN K7805-500R3 с входным напряжением от 6 до 36 В и стабильным выходом 5 В. Модель выдает ток до 500 мА при мощности 2,5 Вт, имеет КПД до 93% и работает в диапазоне температур от -40 до +85 °C. Подходит для промышленной автоматики и встраиваемых систем питания.
Технические характеристики
| Серия | K78xx-500R3 |
| Выходное напряжение, В | 5 |
| Выходное напряжение | 5 В |
| Максимальный выходной ток | 0,5 А |
| Мощность | 2,5 Вт |
| КПД | 93/83 |
| Материал корпуса | Black flame-retardant and heat-resistant plastic (UL94-V0) |
| Рабочая температура | -40...+85 |
| Тип | DC/DC |
| MTBF | 2000Khours (MIL-HDBK-217F@25℃) |
| RoHS | Да |
| Вес | 1.8g typ |
| Устойчивость к EFT | IEC/EN61000-4-4 ±1KV perf. Criteria B |
| Описание | Wide input voltage, non-isolated & regulated single output DC/DC converter |
| Каналов | 1 |
| Тип выхода | single positive |
| Артикул | K7805-500R3 |
| Вх. фильтр | Capacitor filter |
| Сертификация | UL60950, EN60950, UL/CE |
| Тип монтажа | THT |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 82% |
| Тип. КПД | 85% |
| Вх. напряжение DC, В | 6.5 |
| Вх. напряжение DC 2, В | 36 |
| Вых. ток | 500mA |
| Рег. линии | ±0.2% typ, ±0.4% max |
| Рег. нагрузки | ±0.4% typ, ±0.6% max |
| Макс. пульс. шум | 75mVp-p |
| Пульсации шум тип. | 20mVp-p |
| Влажн. хранения | 5-95%RH non-condensing |
| ЭМС: рекомендуемый C0 | 680µF/50V |
| ЭМС: рекомендуемый C5 | 12µH |
| Макс. вых. ток | 500mA |
| Размеры упаковки | 11.60*7.55*10.16mm |
| Номер упаковочного пакета | 58200003 |
| Рекомендуемый варистор ЭМС | S14K35 |
| Диап. вх. напр. | 6.0-36V |
| Макс. емк. нагрузка | 680µF |
| Температура снижения характеристик | ≥71℃ |
| ЭМС: рекомендуемый предохранитель | Selected based on actual input current |
| ЭМС: рекомендуемый LDM1 | 82µH |
| Рекомендуемые C1/C2 ЭМС | 4.7µF/50V |
| Излучаемая эмиссия ЭМП | CISPR22/EN55022 CLASSB |
| Ном. вх. напр. | 24VDC |
| Совместимость выводов | LM78XX linear regulators |
| Устойчивость к ЭМС | IEC/EN61000-4-3 10 В/м, критерий качества A |
| Вход обратной полярности | Forbidden |
| Макс. емкостная нагрузка | 3300 μF |
| Точность выходного напряжения | ±2% typ, ±3% max |
| Макс. частота переключения | 850kHz |
| Мин. частота переключения | 550kHz |
| Время восстановления после переходного процесса | 0.2ms typ, 1ms max |
| Кондукционные помехи ЭМП | CISPR22/EN55022 CLASSB |
| Макс. ток хол. хода | 1.5mA |
| Ток входа без нагрузки типовой | 0.2mA |
| Диап. темп. хр. | -55℃ to +125℃ |
| ЭМС: электростатический разряд | IEC/EN61000-4-2 контакт ±4 кВ, критерий качества B |
| Диап. раб. темп. | -40℃ to +85℃ |
| Рек. входной конденсатор | 22µF/10V ceramic |
| Рек. выходной конденсатор | 22µF/10V ceramic |
| Отклонение переходной характеристики | 50mV typ, 250mV max |
| Температурный коэффициент | ±0.03%/℃ |
| Рекомендуемый дроссель LC-фильтра | 10µH-47µH |
| Защита от КЗ выхода | Continuous, self-recovery |
| Рекомендуемый дроссель для параллельного включения | 10µH |
| Помехоустойчивость к кондукционным помехам | IEC/EN61000-4-6 3Vr.m.s perf. Criteria A |
| Температура стойкости выводов к пайке | 260℃ max (10s max) |
| Рекомендуемый входной конденсатор высокого напряжения | 22µF/50V (for input >30VDC) |
| Каналы | 1 |
| Макс. входное напряжение DC, В | 36 |
| Мин. входное напряжение DC, В | 6,5 |
Аналоги
- AMSRI-7805-HZ
