DC-DC преобразователь A0512S-1WR3
В наличии
На своём складе
146 шт.
Норм. уп.: 25
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 83,91 |
| от 6 | 81,48 |
| от 12 | 80,26 |
| от 25 | 79,05 |
Описание

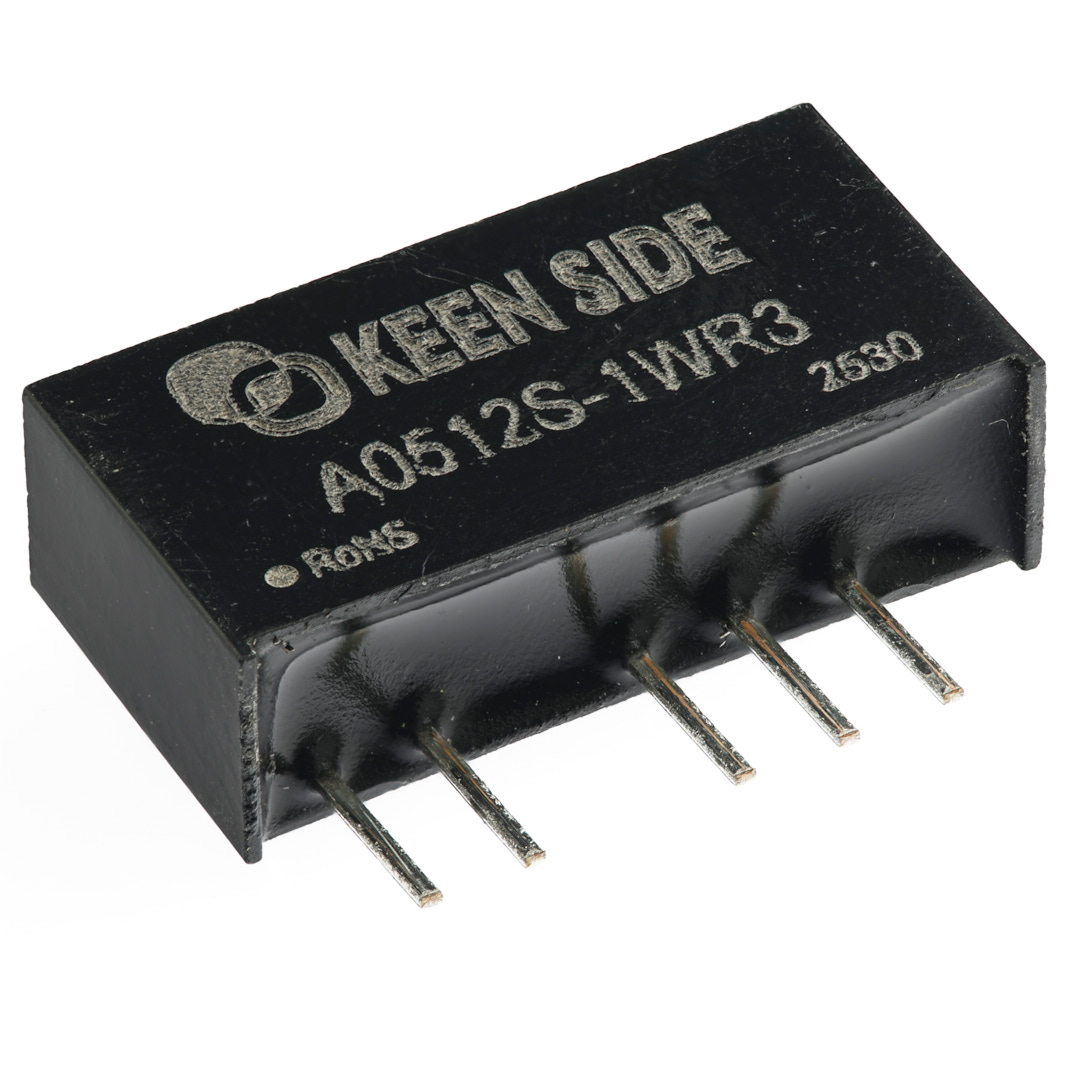

DC-DC преобразователь KEEN SIDE A0512S-1WR3. Модель на 1 Вт с выходным напряжением 12 В и током до 42 мА, выполнена в корпусе SIP для THT-монтажа. Эффективность преобразования достигает 81%, охлаждение естественное. Подходит для применения в промышленной автоматике и встраиваемых системах питания.
Технические характеристики
| MTBF | 2000kH |
| Тип | DC-DC converter |
| Модель | A0512S-1WR3 |
| Вес | 2g |
| Охлаждение | natural air cooling |
| Выходное напряжение, В | 12 |
| Горячая замена | not supported |
| Материал | black flame-retardant plastic |
| Тип монтажа | Выводной |
| КПД | 81 % |
| ЭМС: ЭСР по воздуху, кВ | ±8kV |
| ЭМС: излучаемая эмиссия | CISPR32/EN55032 CLASS B |
| Вх. фильтр | capacitive filtering |
| Вых. мощность | 1W |
| Корпус | SIP |
| ЭМС: кондуктивная эмиссия | CISPR32/EN55032 CLASS B |
| Тип. КПД | 81% |
| Вых. ток | 42 mA |
| Емкостная нагрузка | 220 uF |
| ЭМС: ЭСР контактный, кВ | ±6kV |
| Рег. линии | 1.2% |
| Ширина | 6mm |
| Макс. пульс. шум | 120mVp-p |
| Пульсации шум тип. | 50mVp-p |
| Высота | 10.10mm |
| Длина | 19.6mm |
| Макс. вх. напр. | 5.50V |
| Мин. входное напряжение | 4.50V |
| Напр. изоляции | 1500VDC |
| Макс. регулировка нагрузки | 15% |
| Типовая регулировка нагрузки | 6% |
| Макс. емк. нагрузка | 220uF |
| Абс. макс. импульсное входное напряжение, В | 8V |
| Ном. вх. напр. | 5V |
| Сопр. изоляции | 1000MΩ |
| Емк. изоляции | 30pF |
| Отрицательное выходное напряжение, В | -12V |
| Положительное выходное напряжение, В | 12V |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Макс. частота переключения | 400kHz |
| Мин. частота переключения | 200kHz |
| Типовая частота переключения | 300kHz |
| Темп. коэф. | ±0.03%/°C |
| Тип выходного напряжения (полярность) | positive and negative dual output |
| Защита от КЗ | да |
| Макс. ток х.х. | 20mA |
| Типовой входной ток без нагрузки | 20mA |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Макс. ток отрицательного выхода, А | 42mA |
| Макс. ток положительного выхода, А | 42mA |
| Макс. точность выходного напряжения | +2% |
| Мин. точность выходного напряжения | -3% |
| Выходной ток, А | 0,042 |
| Макс. входное напряжение DC, В | 5,5 |
| Мин. входное напряжение DC, В | 4,5 |
| Мощность, Вт | 1 |
| Напряжение изоляции, кВ | 1,5 |
| Пульсации выходного напряжения, мВп-п | 50 |
| Размеры мм | 19.6×6×10.1 |
| Частота преобразования, кГц | 200 |
| Рабочая температура | -40…+85 °C |
