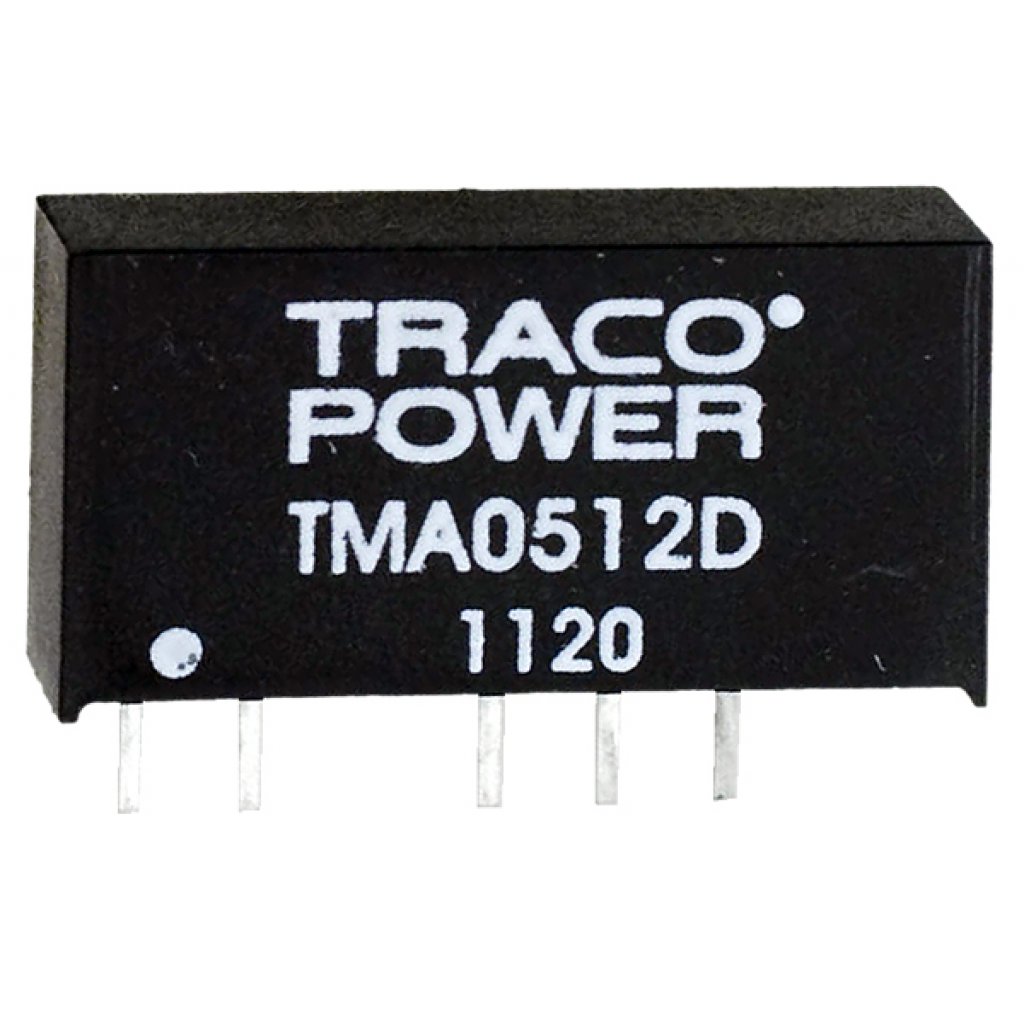

Преобразователь DC/DC на печатную плату вход 5В двуполярный выход 12В/-12В 0.04A/-0.04A 1Вт 5-Pin SIP
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
438 шт.
Норм. уп.: 5
Цены поставщиков
Склад 39
В наличии:355 шт.
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 789,39 |
| от 6 | 764,05 |
| от 9 | 750,64 |
| от 16 | 739,77 |
| от 26 | 728,29 |
Склад 12
В наличии:43 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 60 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 714,15 |
| от 5 | 509,22 |
| от 50 | 478,79 |
Склад 13
В наличии:40 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 665,18 |
| от 3 | 649,90 |
| от 6 | 641,11 |
| от 10 | 635,73 |
| от 30 | 631,30 |
Описание
Преобразователь DC/DC от Traco предназначен для монтажа на печатную плату. Модель работает от входного напряжения 5 В и обеспечивает двуполярный выход ±12 В при токе до 0.04 А, мощность составляет 1 Вт. Компонент выполнен в компактном корпусе SIP7. Подходит для применения в промышленной автоматике и встраиваемых системах питания.
Технические характеристики
| MTBF | >2,000,000 hours |
| RoHS | Соответствует |
| Вес | 2.2g |
| Корпус | SIP |
| Вывод | 1: +Vin, 2: -Vin, 4: -Vout, 5: Common, 6: +Vout |
| Снижение характеристик | 4%/K above 80°C |
| Влажность | 95% rel H max (non condensing) |
| Тип монтажа | Выводной |
| Гарантия | 3 years |
| Кол-во выводов | 5 |
| Шаг выводов | 2.54mm |
| Размеры | 19.5mm x 6.1mm x 10.2mm (approx) |
| КПД | 78% |
| Макс. влажность | 95% rel H |
| Вх. фильтр | internal capacitors |
| Вых. мощность | 1W |
| Пульсации и шум | 50mVp-p typ, 75mVp-p max |
| Входное напряжение | 5V |
| Импульсное напряжение | 9V max (1s) |
| Тип. КПД | 78% |
| Вых. ток | ±42mA |
| Вых. напряжение | ±12V |
| Соотв. RoHS | Да |
| Емкостная нагрузка | 100µF max (dual output) |
| Casing material | non-conductive black plastic (UL 94V-0) |
| Рег. линии | 1.2% typ, 1.5% max per 1% Vin change |
| Рег. нагрузки | 5% to 10% max (20-100% load) |
| Voltage balance | ±0.1% typ, ±1% max |
| Температура корпуса | +90°C max |
| Ширина | 6.0mm |
| Input regulation | 1.2% typ, 1.5% max per 1% Vin change |
| Potting material | Epoxy |
| Пульсации и шум | 50mVp-p typ, 75mVp-p max |
| Высота | 10.0mm |
| Длина | 19.5mm |
| Напр. изоляции | 1000VDC |
| Конфиг. выводов | 1: +Vin, 2: -Vin, 4: -Vout, 5: No pin, 6: +Vout |
| Макс. вых. ток | ±42mA |
| Макс. емк. нагр. | 100µF (dual output) |
| Диап. вх. напр. | 5V ± 10% |
| Темп. хранения | -50°C to +125°C |
| Частота перекл. | 70kHz to 120kHz |
| Макс. темп. корпуса | +90°C |
| Сопр. изоляции | >1000MOhm |
| Surge voltage max 1s | 9V |
| Tolerance dimensions | ±0.25mm |
| Voltage balance dual | ±0.1% typ, ±1% max |
| Voltage set accuracy | ±1% typ, ±3% max |
| Примечание | Возможная замена: AM1DS-0512DJZ |
| Входной ток без нагрузки | 30mA typ |
| Ном. вх. напр. | 5V |
| Емк. изоляции | 60pF typ, 100pF max |
| Раб. температура | -40°C to +85°C |
| Температура пайки | 260°C max, 10s |
| Входной ток при полной нагрузке | 270mA typ |
| Темп. коэф. | ±0.01%/K typ, ±0.02%/K max |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | limited 0.5s max |
| Температура пайки макс. | 260°C for 10s |
| Диап. темп. хр. | -50°C to +125°C |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | DC-DC 5VIN 2-OUT 12V/-12V 0.04A/-0.04A 1W 5-Pin SIP |
| Reverse polarity input current | 0.3A max |
| Reverse polarity input current max | 0.3A |
