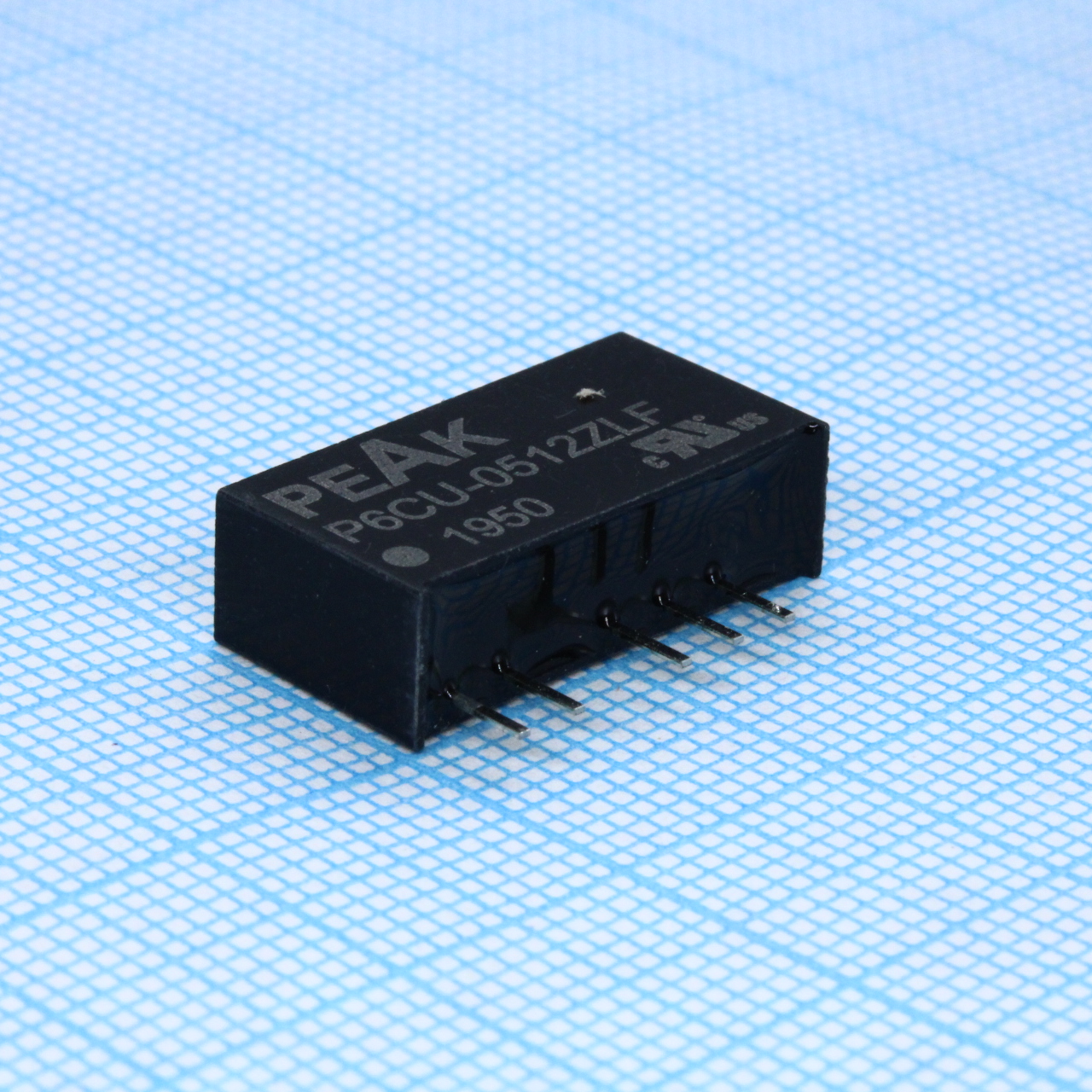

Преобразователь DC/DC, на печатную плату, 1 Вт
У поставщика
ПроизводительPEAK
КатегорияDC-DC преобразователи
У поставщиков
1 шт.
Норм. уп.: 10
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт844,55 ₽
Сумма844,55 ₽
+ доплата 490,00 ₽
В наличии1 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
Заказ со склада «Склад 13» с этой позицией — 844,55 ₽. До заказа без доплаты не хватает 16 455,45 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 844,55 ₽
Описание
PEAK выпускает DC/DC-преобразователь мощностью 1 Вт для монтажа на печатную плату. Устройство работает от входного напряжения 4.5–5.5 В и выдает стабилизированные ±12 В при токе до ±42 мА, с гальванической изоляцией 1000 В. Компактный корпус SIP7 (19.5x6x9.5 мм) и широкий диапазон рабочих температур от -40 до +85°С. Подходит для промышленной автоматики и встраиваемых систем питания.
Технические характеристики
| CS | IEC-61000-4-6 Pref. Criteria A |
| RS | IEC-61000-4-3 Pref. Criteria A |
| EFT | IEC-61000-4-4 Pref. Criteria A |
| ЭСР | IEC-61000-4-2 Pref. Criteria A |
| MTBF | >1.121 Mhrs (MIL-HDBK-217F) |
| Pfmf | IEC-61000-4-8 Pref. Criteria A |
| Импульс | IEC-61000-4-5 Pref. Criteria A |
| Серия | PM1 |
| Вес | 2.3g |
| Охлаждение | Nature / Free Air |
| Корпус | SIP7 |
| Заливка компаундом | Epoxy (UL94V-0 rated) |
| Влажность | 95% relative |
| Тип монтажа | Выводной |
| КПД | 80% |
| Описание | DC/DC Converter, PCB mount, 1W |
| Артикул | P6CU-0512ZLF |
| Вых. мощность | 1W |
| Материал контакта | Alloy42 (Solder coated) |
| Материал корпуса | Plastic (UL94V-0 rated) |
| Входное напряжение | 5V |
| Ёмкостная нагрузка | ±100uF |
| Вых. ток | ±42mA |
| Вых. напряжение | ±12V |
| Рег. линии | ±1.2% |
| Рег. нагрузки | ±10% max (20% to 100%) |
| Стандарт безопасности | IEC/EN 60950-1, UL/cUL60950-1 |
| Пульсации и шум | 75mV pk-pk (20MHz bandwidth) |
| Напр. изоляции | 1000VDC (60 sec) |
| Radiated emissions | EN55022 Class B |
| Conducted emissions | EN55022 Class B |
| Диап. вх. напр. | ±10% |
| Темп. хранения | -40°C to 125°C |
| Частота перекл. | 80kHz (variable) |
| Case max temperature | 100°C |
| Сопр. изоляции | 1000MΩ |
| Примечание | Возможная замена: AM1D-0512DZ, AM1DS-0512DJZ |
| Входной ток без нагрузки | 20mA |
| Емк. изоляции | 60pF |
| Раб. температура | -40°C to 85°C (derating) |
| Входной ток при полной нагрузке | 250mA |
| Точность выходного напряжения | ±3% |
| Темп. коэф. | ±0.02%/°C |
| Тип упаковки | Tube (туба) |
| Отраженный пульсирующий ток | 20mA pk-pk (@12uH) |
| Описание (англ.) | DC-DC, 1W, IN 4.5-5.5V, OUT +/-12V/ +/-42mA, ISO 1000V DC, SIP7 19.5x6x9.5 mm, -40...+85°С |
