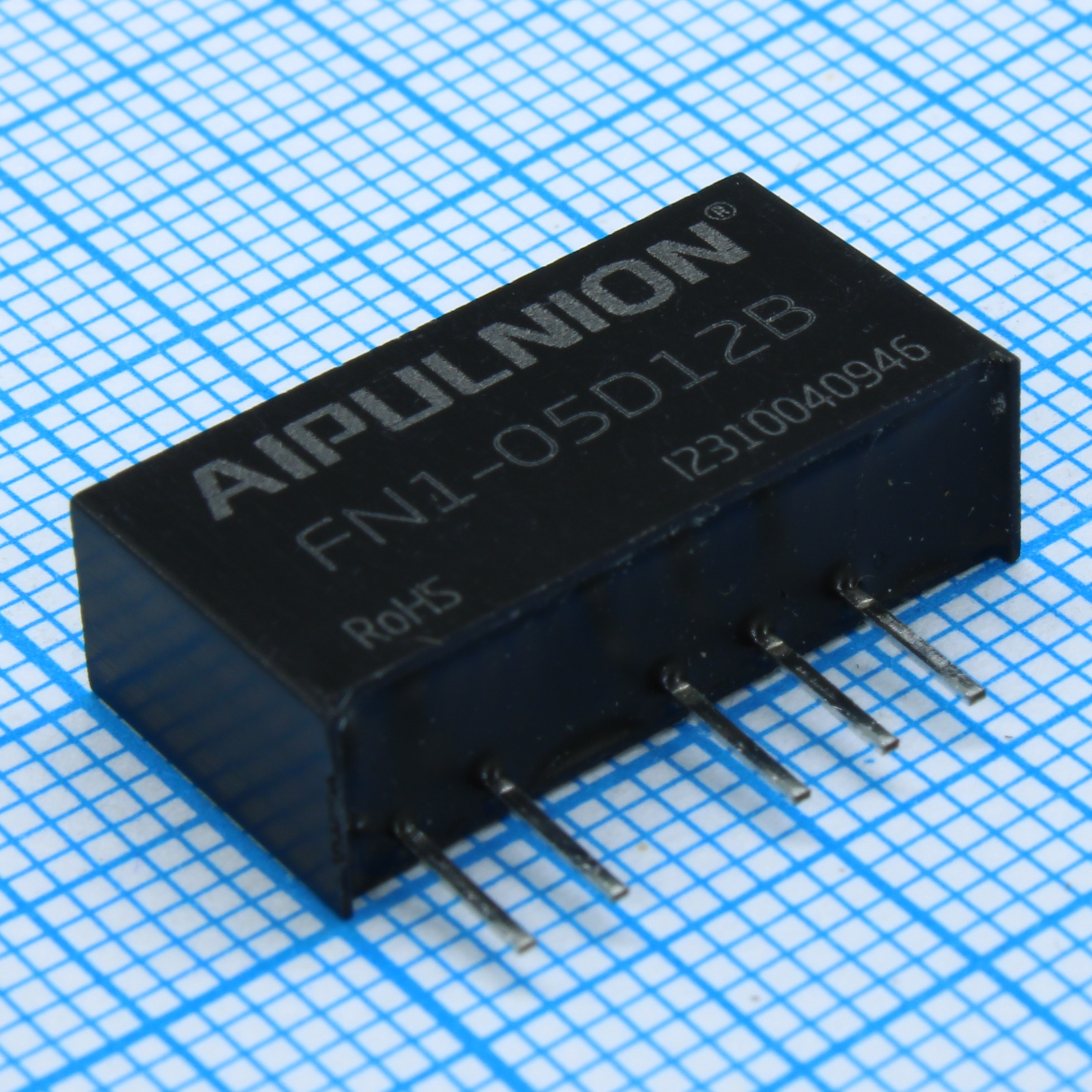

DC/DC, 1Вт, вход 4.5…5.5В, выход ±12В/±0.042А, изоляция 1500В DC, КПД 78…80%, максимальная емкостная нагрузка не более 250мкФ, SIP7, 19.5x6x10мм, -40…85°C, пластик
У поставщика
ПроизводительAIPULNION
КатегорияDC-DC преобразователи
У поставщиков
488 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:488 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 134,10 |
| от 6 | 131,72 |
| от 12 | 128,49 |
| от 25 | 123,60 |
| от 50 | 116,33 |
Описание
DC/DC-преобразователь AIPULNION мощностью 1 Вт с входным напряжением 4.5–5.5 В. Выдает стабилизированные ±12 В при токе до 42 мА, имеет гальваническую изоляцию 1500 В и КПД до 80%. Компонент в компактном корпусе SIP7 подходит для встраиваемых систем, промышленной автоматики и измерительного оборудования.
Технические характеристики
| MTBF | 35x10^5 hours |
| Вес | 2.4g |
| Корпус | SIP7 |
| Тип монтажа | Выводной |
| Размеры | 19.5x6x10mm |
| КПД | 78% to 80% |
| Вх. фильтр | Capacitor Filter |
| Вых. мощность | 1W |
| Пульсации и шум | 100mVp-p max |
| Материал корпуса | Plastic UL94-V0 |
| Вых. ток | ±42mA |
| Вых. напряжение | ±12V |
| Рег. линии | ±1.2% max |
| Рег. нагрузки | 15% max |
| Напр. изоляции | 1500VDC |
| Диап. вх. напр. | 4.5V to 5.5V |
| Макс. емк. нагрузка | 250uF |
| Темп. хранения | -55°C to +125°C |
| Частота перекл. | 100kHz |
| Примечание | Возможно применение вместо AM1DS-0512DJZ, AM1D-0512DZ |
| Ном. вх. напр. | 5V |
| Емк. изоляции | 20pF typ |
| Раб. температура | -40°C to +85°C |
| Input overshoot voltage | 9V max (1s) |
| Точность выходного напряжения | ±2% typ, ±5% max |
| Темп. коэф. | ±0.03%/°C |
| Тип упаковки | Tube (туба) |
| Описание (англ.) | DC/DC converter, 1W, in: 4.5…5.5V, out: ±12V/±0.042A, SIP7, Tube |
