Источник питания EDR-75-24
У поставщика
У поставщиков
801 шт.
Норм. уп.: 28
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 2срок до 2 недель
Цена за шт1 690,21 ₽
дешевле всех
Сумма1 690,21 ₽
В наличии101 шт
юрлицам и ИП
от 4 — 1 666,90 ₽ (−1%)
Склад 39срок до недели
Цена за шт1 718,41 ₽
Сумма1 718,41 ₽
В наличии539 шт
юрлицам и ИП
от 3 — 1 674,73 ₽ (−3%)
Склад 13срок до недели
Цена за шт1 819,63 ₽
Сумма1 819,63 ₽
+ доплата 490,00 ₽
В наличии161 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 6 — 1 751,80 ₽ (−4%)
1 шт · Склад 2 · 1 690,21 ₽
Описание

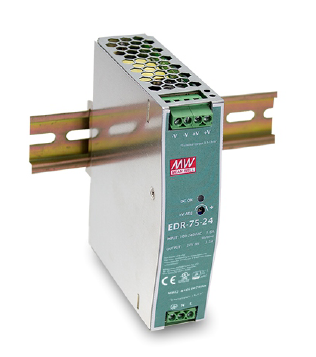

Источник питания MEAN WELL EDR-75-24 — компактный AC/DC преобразователь для монтажа на DIN-рейку. Модель выдаёт стабильные 24 В при токе до 3.2 А и мощности 76.8 Вт, оснащена потенциометром для точной регулировки выходного напряжения. КПД достигает 87.5%, рабочий диапазон температур — от -20 до +60 °C. Подходит для промышленной автоматики, систем управления и контрольного оборудования.
Технические характеристики
| Выходное напряжение | 24 В |
| Выходное напряжение, В | 24 |
| Максимальный выходной ток | 3,2 А |
| Мощность | 76,8 Вт |
| Допуск | 1 % |
| Пульсации и шум | 120mV |
| КПД | 87,5 |
| КПД | 87.5% |
| Пусковой ток | 20A/115VAC, 35A/230VAC |
| Время удержания | 60ms/230VAC, 12ms/115VAC at full load |
| Исполнение | DIN rail module, Case No.221B |
| Упаковка | 28pcs/15.3Kg/1.22CUFT |
| Рабочая температура | -20 ~ +60 |
| Степень защиты (IP) | IP20 |
| Тип | DIN |
| MTBF | 506.6K hrs min. MIL-HDBK-217F (25℃) |
| Регулировка | Регулировка потенциометром |
| Ширина | 32 |
| Высота | 125.2 |
| Длина | 102 |
| Вес | 0,51 |
| Охлаждение | свободная воздушная конвекция |
| Тип монтажа | DIN rail TS35/7.5 or TS35/15 |
| Гарантия | 2 years |
| Частота | 47~63Hz |
| Вибрация | 10~500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes; Mounting: IEC60068-2-6 |
| Переменный ток | 1.45A/115VAC, 0.9A/230VAC |
| Размеры | 32*125.2*102mm (W*H*D) |
| Сопротивление | >100M Ohms / 500VDC / 25℃ / 70% RH |
| Описание | 75W Single Output Industrial DIN RAIL power supply, 24V output |
| Каналов | 1 |
| Вых. ток | 3.2 |
| ЭМС излучение | EN55022 (CISPR22) Class A, EN61000-3-2,-3 |
| Помехоустойчивость | EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), heavy industry level, criteria A |
| Название компонента | EDR-75-24 |
| Тип. КПД | 87.5% |
| Вх. напряжение AC, В | 90 |
| Вх. AC напр. 2 | 264 |
| Вх. напряжение DC, В | 127 |
| Вх. напряжение DC 2, В | 370 |
| Вых. напр. до | 28 |
| Ток утечки | <1mA / 240VAC |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±1.0% |
| Время нарастания | 1200ms setup, 60ms rise/230VAC; 2000ms setup, 60ms rise/115VAC at full load |
| Выходной вывод | TB2: 1,2 DC OUTPUT -V; 3,4 DC OUTPUT +V |
| Вых. напр. от | 24 |
| Макс. пульс. шум | 120mVp-p |
| Станд. безоп. | UL508, TUV EN60950-1 approved |
| Рабочая влажность | 20~95% RH non-condensing |
| Темп. диапазон | -20~+60℃ working, -40~+85℃ storage |
| Допуск напряжения | ±1.0% |
| Выдерживаемое напр. | I/P-O/P:3KVAC, I/P-FG:2KVAC, O/P-FG:0.5KVAC |
| Диап. вх. напр. | 90~264VAC, 127~370VDC |
| Защита от перегр. | 105~130% rated output power, constant current limiting, recovers automatically |
| Сопр. изоляции | >100M Ohms / 500VDC / 25℃ / 70% RH |
| Диапазон выходного тока | 0~3.2A |
| Функции защиты | Short circuit / Overload / Over voltage / Over temperature |
| Защита от перенапр. | 29~33V, shut down o/p voltage, re-power on to recover |
| Темп. коэф. | ±0.03%/℃ (0~50℃) |
| Диапазон регулировки вых. напряжения | 24~28V |
| Защита от перегрева | Отключение выходного напряжения, перезапуск для восстановления |
| Температура и влажность хранения | -40~+85℃, 10~95% RH |
| Каналы | 1 |
| Макс. входное напряжение AC, В | 264 |
| Макс. входное напряжение DC, В | 370 |
| Мин. входное напряжение AC, В | 90 |
| Мин. входное напряжение DC, В | 127 |
| Степень IP | IP20 |
