Источник питания XDR-75-24LA
Нет в наличии
Описание
Источник питания MEAN WELL XDR-75-24LA на DIN-рейку выдает стабильные 24 В при мощности 74,88 Вт. Модель выполнена в узком металлическом корпусе с пассивным охлаждением и рычажными клеммами для быстрого монтажа. Подходит для промышленной автоматики, систем безопасности и управления.
Технические характеристики
| Модель | XDR-75-24LA |
| Мощность | 74,88 Вт |
| Материал корпуса | Metal (conformal coating PCB) |
| Рабочая температура | -40…+85 °C |
| Вес | 496g |
| Охлаждение | Fanless, free air convection |
| Тип монтажа | DIN rail |
| Вибрация | 10~500Hz, 2G, 10min/cycle, 60min each axis (IEC60068-2-6) |

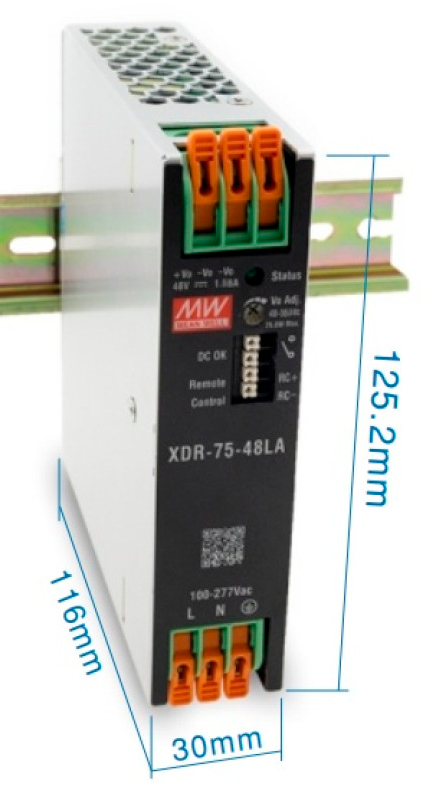

| Размеры | 30x125.2x116 mm |
| Ном. мощность | 74.88W |
| ЭМС излучение | EN55032 Class B |
| Помехоустойчивость | EN61000-4-2/3/4/5/6/8 Level 3/4 |
| Тип клеммы | Lever Actuated (LA) |
| MTBF Telcordia | 1907.3K hrs |
| Вых. напряжение | 24V |
| Диап. частот | 47~63Hz |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±1.0% |
| Пиковая мощность 5 сек | 150W |
| Время нарастания при 115В | 60ms |
| Время нарастания 230В | 60ms |
| Станд. безоп. | CB, UL, DEKRA, RCM, CCC, BSMI, EAC, KC, BIS |
| Влажн. хранения | 10~95% RH non-condensing |
| Рабочая влажность | 20~95% RH non-condensing |
| Ток AC 115 В | 1.5A |
| Ток AC 230 В | 0.9A |
| Переменный ток 277В | 0.8A |
| Пиковый ток 5 сек | 6.25A |
| Дистанционное вкл. | RC+~RC- <0.5Vdc |
| Время установки 115В AC | 2500ms |
| Время установки 230В AC | 1200ms |
| Допуск напряжения | ±1.0% |
| Рабочая высота | Up to 5000m (with derating) |
| Типовой КПД | 90% |
| MTBF MIL-HDBK-217F | 333.9K hrs |
| Дистанционное выключение | RC+~RC- 4~5Vdc |
| Время удерж. 115VAC | 10ms |
| Время удерж. 230VAC | 16ms |
| Защита от перегр. | 105%~200% rated power >5s then constant current limiting; hiccup/latch when Vo<10% |
| Темп. хранения | -40~+85°C |
| Раб. температура | -40~+85°C |
| Диапазон выходного тока | 0~3.12A |
| Категория перенапр. | OVC III (IEC61558), OVC II (IEC61010/62368) |
| Макс. пульсации и шум | 100mVp-p |
| Диапазон входного AC напряжения | 85~305Vac |
| Диапазон входного DC | 80~431Vdc |
| Ток утечки при 240 В AC | <1mA |
| Ток утечки 277В AC | <1.5mA |
| Макс. контакт реле DC OK | 30Vdc/1A, 30Vac/0.5A resistive |
| Темп. коэф. | ±0.03%/°C (0~60°C) |
| Способность к импульсному току | 600% rated current for 4ms |
| Диапазон регулировки вых. напряжения | 24~29V |
| Защита от перегрева | Shutdown, auto recovery |
| Потребление без нагрузки (вкл.) | 1.5W @115Vac & 230Vac |
| Тип защиты от перенапряжения | Shutdown, re-power on to recover |
| Потребление без нагрузки (выкл.) | 0.7W @115Vac & 230Vac |
| Диапазон защиты от перенапряжения | 30~34V |
| Пусковой ток холодный старт 115В AC | 6A |
| Пусковой ток холодный старт 230В AC | 10A |
| Пусковой ток холодного старта 277VAC | 15A |
