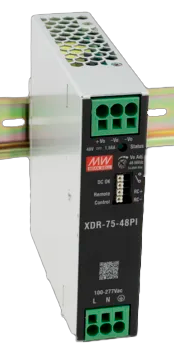

Источник питания XDR-75-24PI
Нет в наличии
Описание
Источник питания MEAN WELL XDR-75-24PI предназначен для монтажа на DIN-рейку. Модель выдает стабильные 24 В при КПД до 90% и оснащена удобными клеммами Push-In для быстрого подключения. Устройство работает в широком диапазоне напряжений 115–277 В переменного тока и имеет пассивное охлаждение без вентилятора. Применяется в промышленной автоматике, системах управления и распределительных шкафах.
Технические характеристики
| Модель | XDR-75-24PI |
| КПД (тип.) | 90 % |
| Упаковка | 24pcs/12.9Kg/1.27CUFT |
| Рабочая температура | -40…+85 °C |
| MTBF | 1907.3K hrs min. Telcordia SR-332; 333.9K hrs min. MIL-HDBK-217F (25°C) |
| SELV | IEC/EN 61558-2-16 (SELV); IEC/EN/UL 61010-2-201 (SELV); IEC/EN 62368-1 (SELV/ES1) |
| Вес | 496g |
| Охлаждение | Free air convection (fanless) |
| Тип монтажа | DIN rail |
| Гарантия | 5 years |
| Вибрация | Component: 10~500Hz, 2G 10min./1cycle, 60min. each along X,Y,Z axes; Mounting: Compliance to IEC60068-2-6 |
| Размеры | 30 x 125.2 x 116 mm (W x H x D) |
| ЭМС излучение | BS EN/EN55032 (CISPR32) Conducted Class B; BS EN/EN55032 (CISPR32) Radiated Class B; BS EN/EN61204-3; CNS15936; Harmonic Current: BS EN/EN61000-3-2 Class A; Voltage Flicker: BS EN/EN61000-3-3 |
| Помехоустойчивость | BS EN/EN55035, BS EN/EN61204-3, BS EN/EN61000-6-2 (BS EN/EN50082-2); ESD: Level 4, 15KV air, 8KV contact, criteria A; Radiated: Level 3, 10V/m, criteria A; EFT/Burst: Level 4, 4KV, criteria A; Surge: Level 4, 2KV/Line-Line, 4KV/Line-Line-Chassis, criteria A; Conducted: Level 3, 10V, criteria A; Magnetic Field: Level 4, 30A/m, criteria A |
| Тип клеммы | Push In (PI) |
| Ток AC типовой | 1.5A/115Vac, 0.9A/230Vac, 0.8A/277Vac |
| Тип. КПД | 90% |
| Вых. напряжение | 24V |
| Дистанционное управление | Power ON: RC+ ~ RC- keep <0.5Vdc; Power OFF: RC+ ~ RC- keep 4~5Vdc |
| Диап. частот | 47 ~ 63Hz |
| Ток утечки | <1mA/240Vac, <1.5mA/277Vac |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±1.0% |
| Время нарастания | 1200ms, 60ms/230Vac; 2500ms, 60ms/115Vac at full load |
| Время удержания тип. | 16ms/230Vac; 10ms/115Vac at full load |
| Станд. безоп. | CB IEC62368-1, IEC61558-1, IEC61010; DEKRA BS EN/EN62368-1, BS EN/EN61558-1/-2-16, BS EN/EN61010; UL UL121201/CSA C22.2 NO.213.17 Class I,DIV2 Group A,B,C,D Hazardous Locations T4; UL61010; RCM AS/NZS 62368-1, AS/NZS 61558-1/-2-16; CCC GB4943.1; BSMI CNS15598-1; EAC EAC TPTC004; KC KC62368-1 and BIS IS13252 (Part 1):2010 |
| Рабочая влажность | 20 ~ 95% RH non-condensing |
| Пиковая выходная мощность | 150W (5sec) |
| Допуск напряжения | ±1.0% |
| Выдерживаемое напр. | I/P-O/P: 4KVac; I/P-FG: 2KVac; O/P-FG: 1.5KVac; O/P-DC OK: 0.5KVac |
| Ном. выходная мощность | 74.88W |
| Контакты реле DC OK | Relay Contact Ratings max: 30Vdc/1A, 30Vac/0.5A resistive load |
| Пиковый выходной ток | 6.25A (5sec) |
| Защита от перегр. | 105%~200% rated output power for more than 5 sec then constant current limiting at rate current without shutdown |
| Раб. температура | -40 ~ +85°C |
| Сопр. изоляции | 100M Ohms/500VDC/25°C/70%RH |
| Диапазон выходного тока | 0 ~ 3.12A |
| Макс. пульсации и шум | 100mVp-p |
| Категория перенапряжения | IEC/EN 61558-1/-2-16 (OVC III, altitude up to 2000m); IEC/EN/UL 61010 (OVC II, altitude up to 5000m); IEC/EN 62368-1 (OVC II, altitude up to 5000m) |
| Диапазон входного AC напряжения | 85 ~ 305Vac |
| Диапазон входного DC | 80 ~ 431Vdc |
| Защита от перенапр. | 30 ~ 34V, shut down o/p voltage, re-power on to recover |
| Темп. коэф. | ±0.03%/°C (0 ~ 60°C) on load output |
| Способность к импульсному току | 600% rated current for 4ms |
| Диапазон регулировки напряжения | 24 ~ 29V |
| Защита от перегрева | Shut down o/p voltage, recovers automatically after temperature goes down |
| Температура и влажность хранения | -40 ~ +85°C, 10 ~ 95% RH non-condensing |
| Тип. пусковой ток холодного старта | 6A/115Vac, 10A/230Vac, 15A/277Vac |
