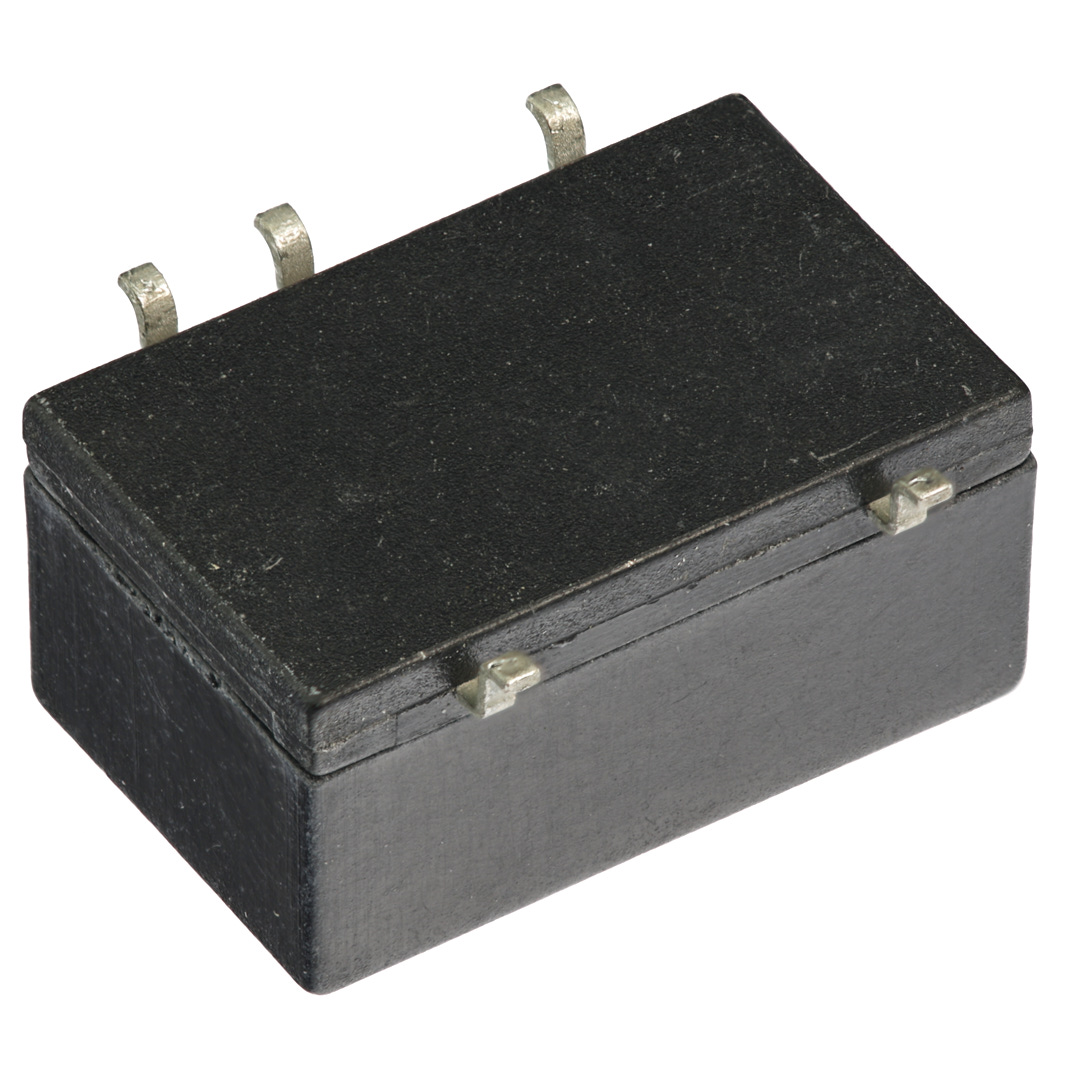

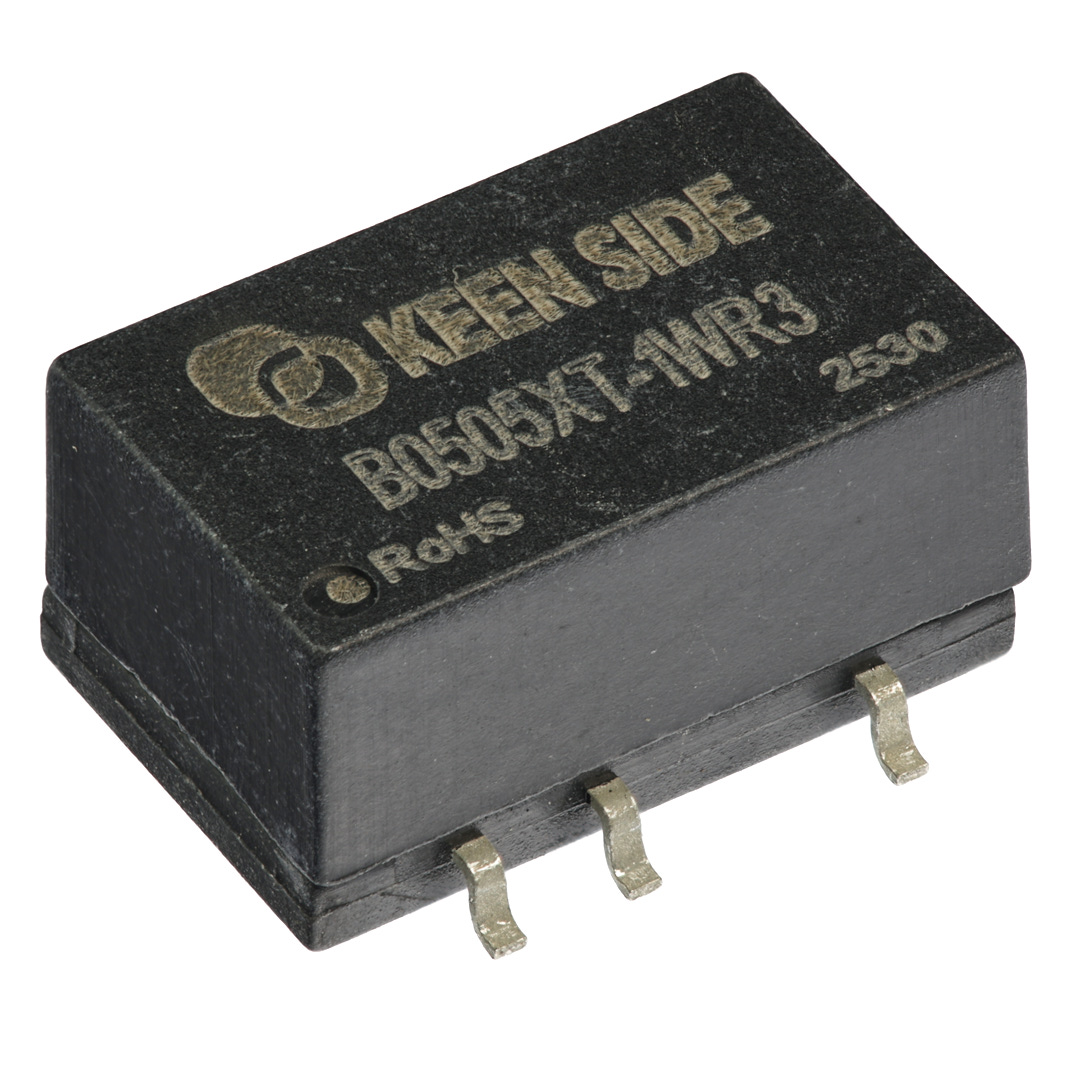

DC-DC преобразователь B0505XT-1WR3
Временно отсутствует
Цены
Представлены цены на предыдущую партию — уточняйте при заказе
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 82,77 |
| от 6 | 80,55 |
| от 12 | 79,44 |
| от 25 | 77,77 |
Описание
DC-DC преобразователь B0505XT-1WR3 от KEEN SIDE. Модель обеспечивает выходное напряжение 5 В при токе до 200 мА и мощности 1 Вт, КПД достигает 81%. Компонент выполнен в SMD-корпусе с естественным воздушным охлаждением. Подходит для питания чувствительных цепей в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | 2000 тыс. ч |
| Модель | B0505XT-1WR3 |
| Вес | 2.0g |
| Выходной ток, А | 0,2 |
| Выходное напряжение, В | 5 |
| Горячая замена | не поддерживается |
| КПД | 81 % |
| Режим охлаждения | естественное воздушное охлаждение |
| Вх. фильтр | емкостная фильтрация |
| Вых. мощность | 1W |
| Корпус | SMD |
| Ручная пайка | 370±10°C при 3-5с |
| Тип. КПД | 81% |
| Емкостная нагрузка | 1000 мкФ |
| Рег. линии | 1.2% for other voltage output (input voltage changes ±1%) |
| Рег. нагрузки | 10% typ, 20% max (3.3V,5V output) |
| Материал корпуса | черный огнестойкий пластик |
| Пульсации и шум | 50мВп-п тип, 100мВп-п макс |
| Влажн. хранения | 5-95% RH non-condensing |
| Напр. изоляции | 3000VDC |
| Макс. вых. ток | 200mA |
| Размеры упаковки | 19.6mm x 6mm x 10.10mm |
| Диап. вх. напр. | 4.50-5.50VDC |
| Частота перекл. | 200-400kHz |
| Ном. вх. напр. | 5VDC |
| Сопр. изоляции | 1000MΩ min at 500VDC |
| Емк. изоляции | 30pF typ at 100kHz/0.1V |
| Пайка волной: температура/время | 260±10°C @5-10с |
| Электростатический разряд | IEC/EN61000-4-2 Air: ±8kV, Contact: ±6kV, perf.criteria B |
| Макс. емкостная нагрузка | 1000uF |
| Точность выходного напряжения | -5% to +3% (for 3.3V,5V output) |
| Темп. коэф. | ±0.03%/°C |
| ЭМС: излучаемые помехи | CISPR32/EN55032 класс B |
| Диап. темп. хр. | -55 to +125°C |
| Диапазон частоты переключения | 200-400kHz |
| ЭМС: кондуктивные помехи | CISPR32/EN55032 класс B |
| Рабочая температура | -40…+85 °C |
| Защита от КЗ выхода | устойчивый, самовосстанавливающийся |
| Защита от КЗ | да |
| Макс. входное напряжение DC, В | 5,5 |
| Мин. входное напряжение DC, В | 4,5 |
| Мощность, Вт | 1 |
| Напряжение изоляции, кВ | 3 |
| Пульсации выходного напряжения, мВп-п | 50 |
| Размеры мм | 19.6×6×10.1 |
| Тип монтажа | SMD |
| Частота преобразования, кГц | 200 |
Аналоги
- TSM 0505STraco
- PSD1-A-0505EPEAK electronics
- NN1-05S05ANTAIPULNION
- F0505XT-1WR3MORNSUN
- B0505XT-1WR2MORNSUN
- TES 1-0511VTRACO POWER
- SBTN01L-05MEAN WELL
