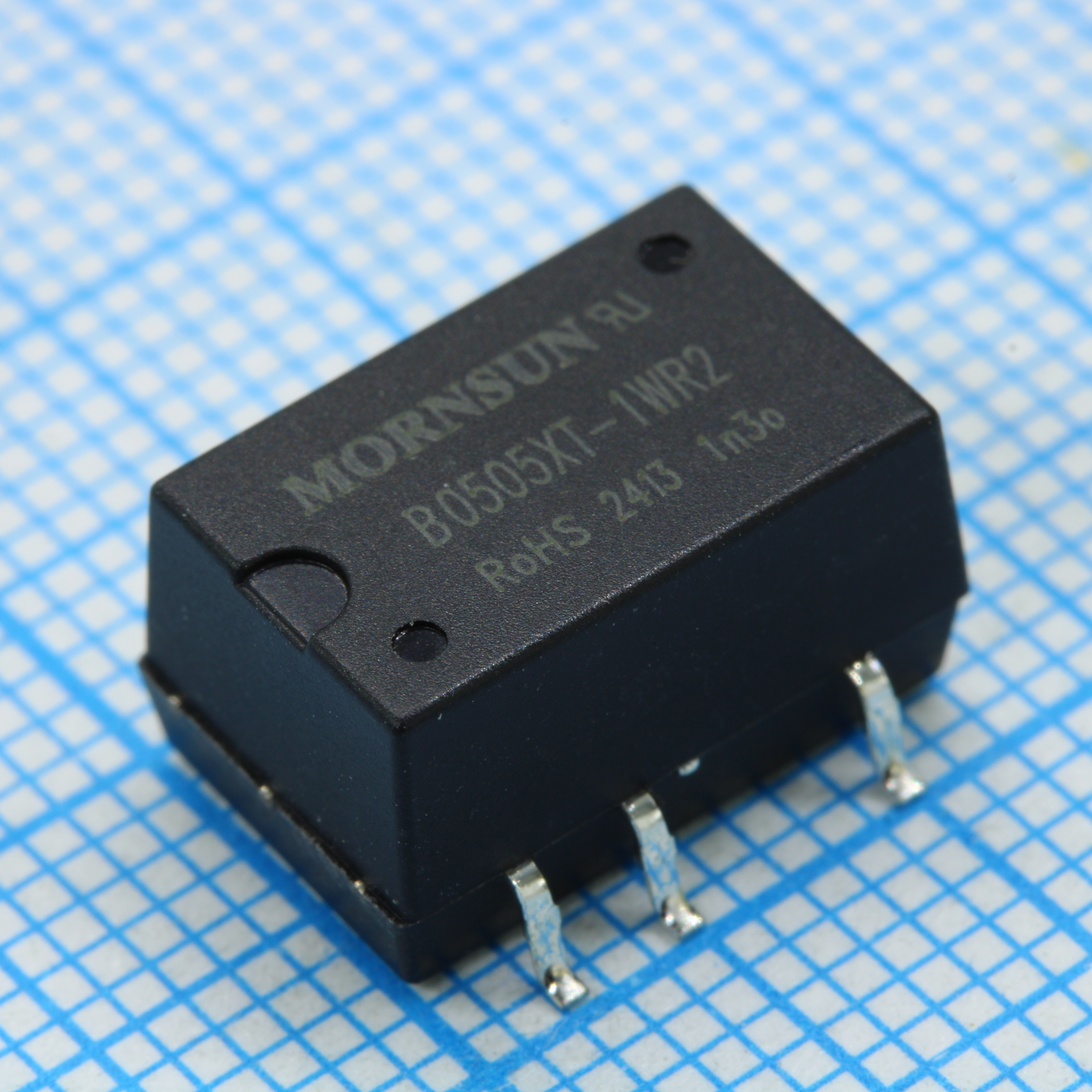

DC/DC преобразователь, 1Вт, вход 4.5-5.5В, выход 5В/200мА
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
780 шт.
Норм. уп.: 38
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт182,86 ₽
Сумма548,58 ₽
В наличии374 шт
от 3 штюрлицам и ИП
от 22 — 173,11 ₽ (−5%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии406 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
продаётся от 5 штпри 5 — 212,60 ₽
3 шт · Склад 39 · 548,58 ₽
Описание
DC/DC преобразователь MORNSUN мощностью 1 Вт. Работает от входного напряжения 4.5–5.5 В и выдаёт стабильные 5 В при токе до 200 мА. Компактный корпус подходит для монтажа в тубу. Применяется в промышленной автоматике и встраиваемых системах.
Технические характеристики
| Тип | Isolated Module |
| MTBF | 3500Khours (MIL-HDFK-217F @25°C) |
| RoHS | Да |
| ЭМИ (CE) | CISPR22/EN55022 CLASSB (see Fig.4 recommended circuit) |
| ЭМИ (RE) | CISPR22/EN55022 CLASSB (see Fig.4 recommended circuit) |
| Цоколевка | 1: GND; 2: Vin; 4: 0V; 5: +Vo; 8: NC |
| Серия | B_XT-1WR2 |
| Вес | 1.6g typ |
| ЭМС ЭСР | IEC/EN61000-4-2 Contact ±8KV perf. Criteria B |
| Корпус | Miniature SMD package |
| Горячая замена | Unavailable |
| Pin grid | 2.54*2.54mm |
| Кол-во выводов | 8 |
| КПД, % | 72% |
| Размеры | 12.70*11.20*7.25mm |
| Dummy load | 10% resistor in parallel at output |
| Описание | DC/DC Converter, 1W, fixed input voltage, isolated & unregulated single output |
| Артикул | B0505XT-1WR2 |
| Применение | ITE (Commercial) |
| Вх. фильтр | Filter capacitor |
| Минимальная нагрузка | 10% of nominal load |
| Вых. мощность | 1W |
| Тип монтажа | поверхностный монтаж |
| Мощность, Вт | 1 W |
| Сертификация | UL |
| Тип монтажа | SMD |
| Импульсное напряжение | 9VDC |
| Корпус | 10-SMD Module, 6 Leads |
| Метод охлаждения | Free convection |
| Мин. КПД | 76% |
| Тип. КПД | 80% |
| Вых. напряжение | 5VDC |
| Орган сертификации | CE |
| Номер стандарта | 62368-1 |
| Материал корпуса | Epoxy resin (UL94-V0) |
| Рег. линии | ±1.2% max |
| Рег. нагрузки | 12% max (10%-100% load) |
| Размеры | 0.60" L x 0.33" W x 0.29" H (15.2mm x 8.3mm x 7.3mm) |
| Пульсации и шум | 60mVp-p typ, 150mVp-p max (20MHz bandwidth) |
| Влажн. хранения | 95%RH max (non-condensing) |
| Описание | DC DC CONVERTER 1 OUTPUT 1W 5V 2 |
| Число выходов | 1 |
| Напр. изоляции | 1500VDC |
| Патентная защита | Да |
| Напряжение выхода 1 | 5V |
| Макс. вых. ток | 200mA |
| Мин. выходной ток | 20mA |
| Напряжение изоляции | 1.5 kV |
| Диап. вх. напр. | 4.5-5.5VDC |
| Макс. емк. нагрузка | 220μF |
| Темп. хранения | -55°C to +125°C |
| Частота перекл. | 100KHz |
| Сопр. изоляции | 1000MΩ |
| Примечание | Возможные замены: B0505XT-1WR3, AM1L-0505S-NZ, AM1LS-0505SJZ |
| Рабочая температура | -40°C ~ 85°C (With Derating) |
| Входное напряжение (Макс.) | 5.25V |
| Мин. входное напряжение | 4.75V |
| Входной ток без нагрузки | 20mA |
| Ном. вх. напр. | 5VDC |
| Емк. изоляции | 20pF |
| Раб. температура | -40°C to +105°C |
| Выходной ток, макс. | 200mA |
| Casing temperature rise | 25°C max (Ta=25°C, nominal input, full load) |
| Входной ток при полной нагрузке | 250mA |
| Точность выходного напряжения | ±1.2% max (line regulation), see tolerance envelope |
| Темп. коэф. | ±0.03%/°C |
| Тип упаковки | Tube (туба) |
| Отраженный пульсирующий ток | 15mA |
| Защита от КЗ | Continuous, self-recovery |
| Рек. входной конденсатор | 4.7μF |
| Рек. выходной конденсатор | 10μF |
| Температура оплавления | Peak ≤245°C, max duration ≤60s at 217°C, per IPC/JEDEC J-STD-020D.1 |
| Температура стойкости выводов к пайке | 300°C max (1.5mm from casing, 10s) |
