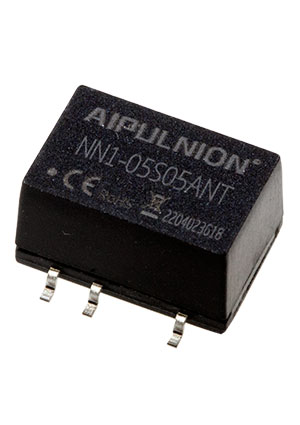

NN1-05S05ANT, DC-DC преобразователь
У поставщика
ПроизводительAIPULNION
У поставщиков
7 шт.
Норм. уп.: 6
Цены поставщиков
Склад 12
В наличии:7 шт
Срок поставки: до недели
Норм. уп.: 6
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 175,95 |
| от 6 | 159,56 |
Описание
DC-DC преобразователь AIPULNION NN1-05S05ANT мощностью 1 Вт с выходным напряжением 5 В и током до 200 мА. Модель выполнена в компактном SIP-корпусе для THT-монтажа, имеет гальваническую развязку 1000 В и КПД 79%. Подходит для питания изолированных цепей в промышленной автоматике и бытовой электронике.
Технические характеристики
| MTBF | 350000 hours |
| Вес | 1.5g |
| Тип монтажа | THT |
| Размеры | 11.5x6.0x10.0mm |
| КПД | 79% |
| Вх. фильтр | capacitor filter |
| Минимальная нагрузка | 10% of rated load |
| Вых. мощность | 1W |
| Тип упаковки | SIP |
| Материал корпуса | UL94-V0 |
| Вых. ток | 200mA |
| Вых. напряжение | 5V |
| Рег. линии | ±1.2% |
| Рег. нагрузки | 15% (max) |
| Точность напряжения | ±2% typ, ±5% max |
| Выход 1, В | 5 |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 4.5V |
| Напр. изоляции | 1000VDC |
| Макс. емк. нагр. | 220µF |
| Input surge voltage | 9V (1 sec) |
| Частота перекл. | 100kHz |
| Ном. вх. напр. | 5V |
| Емк. изоляции | 20pF |
| Ток входа без нагрузки | 40mA |
| Full load input current | 253mA |
| Пульсации вых. макс. | 100mVp-p |
| Output ripple noise typ | 75mVp-p |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Темп. коэф. | ±0.03%/°C |
| Защита от КЗ | Да |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Напряжение питания, В | 5 |
