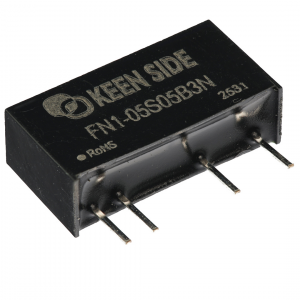

DC-DC преобразователь FN1-05S05B3N
В наличии
На своём складе
145 шт.
Норм. уп.: 25
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 52,17 |
| от 20 | 50,71 |
| от 40 | 49,25 |
| от 80 | 48,16 |
Описание
DC-DC преобразователь KEEN SIDE мощностью 1 Вт в компактном корпусе SIP для выводного монтажа. Преобразует входное напряжение 4,5–5,5 В в стабильные 5 В с выходным током до 200 мА, КПД — 81%. Обеспечивает гальваническую развязку 1500 В и соответствует стандарту ЭМС класса B. Подходит для питания датчиков, микроконтроллеров и интерфейсных схем в промышленной автоматике.
Технические характеристики
| MTBF | 2000kH (MIL-HDBK-217F@25°C) |
| Вес | 2.0g |
| Размеры | 19.6×6×10.1mm |
| КПД | 81 |
| Стандарт ЭМС | CISPR32/EN55032 CLASS B |
| Вых. мощность | 1W |
| Корпус | SIP |
| Входное напряжение | 4.50-5.50 |
| Тип монтажа | THT |
| Метод охлаждения | Natural air cooling |
| Тип. КПД | 81% |
| Вых. ток | 200 |
| Выходное напряжение, В | 5 |
| Рег. линии | ≤1.2% (5V output) |
| Рег. нагрузки | 10% typ, 20% max (5V output) |
| Поддержка горячей замены | Nonsupport |
| Материал корпуса | Black flame-retardant plastic |
| Напр. изоляции | 1500VDC |
| Макс. вых. ток | 200mA |
| Диап. вх. напр. | 4.50-5.50VDC |
| Макс. емк. нагрузка | 1000μF |
| Пульсации и шум выхода | 50mVp-p typ, 100mVp-p max |
| Частота перекл. | 200-400kHz |
| Сопр. изоляции | 1000MΩ min |
| Емк. изоляции | 30pF typ |
| Напряжение теста изоляции | 3000-3300VDC |
| Макс. емкостная нагрузка | 1000 |
| Точность выходного напряжения | -5% to +3% (5V output) |
| Темп. коэф. | ±0.03%/°C |
| Защита от КЗ | да |
| Диап. темп. хр. | -55 to +125°C |
| Рабочая температура | -40…+85 °C |
| Выходной ток, А | 0,2 |
| Макс. входное напряжение DC, В | 5,5 |
| Мин. входное напряжение DC, В | 4,5 |
| Мощность, Вт | 1 |
| Напряжение изоляции, кВ | 3 |
| Пульсации выходного напряжения, мВп-п | 50 |
| Размеры мм | 19.6×6×10.1 |
| Частота преобразования, кГц | 200 |
