Документация

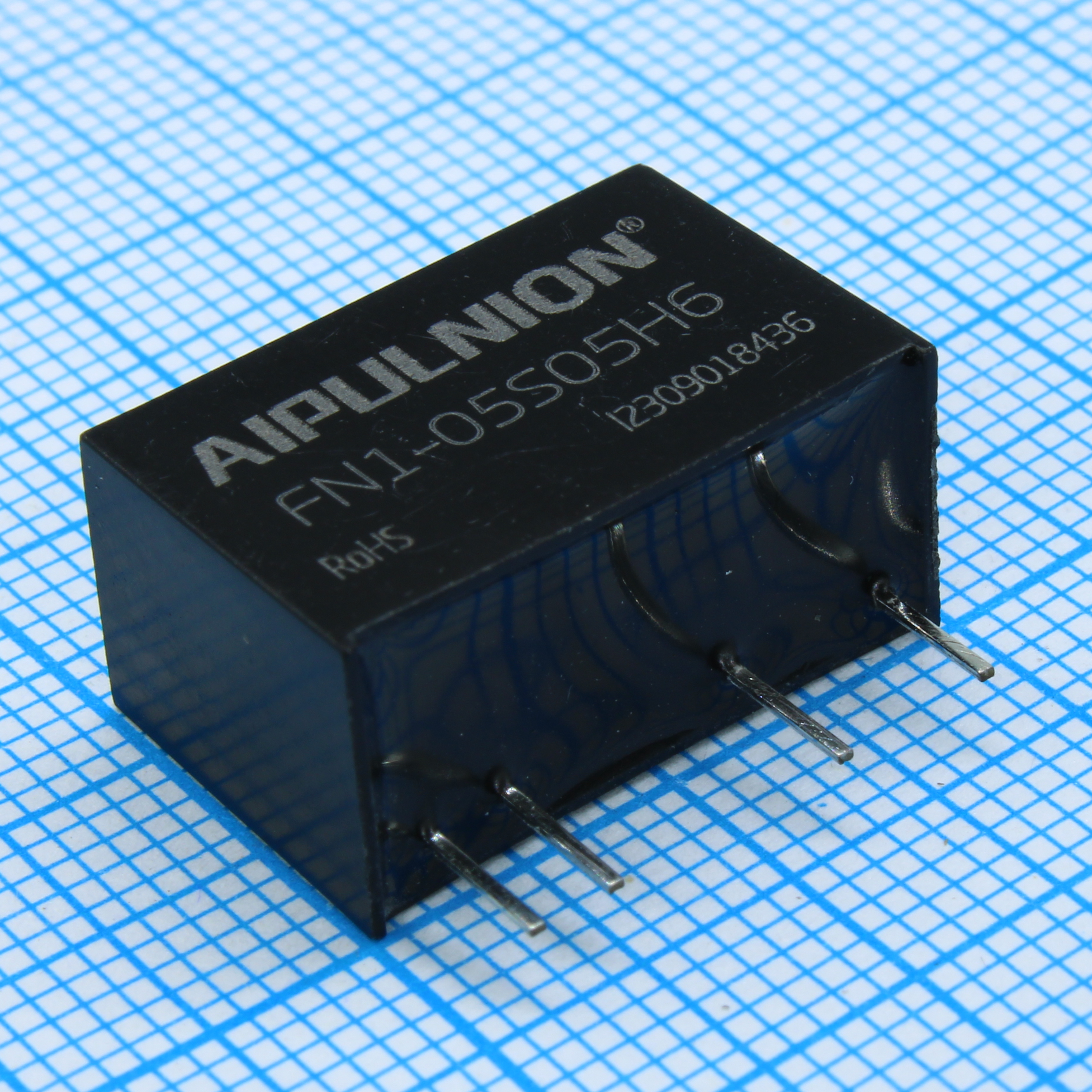

DC/DC, 1Вт, вход 4.5…5.5В, выход 5В/0.2А, изоляция 6000В DC, КПД 78…80%, максимальная емкостная нагрузка не более 1000мкФ, SIP7, 19.5x9.8x12.5мм, -40…85°C, пластик
У поставщика
ПроизводительAIPULNION
КатегорияИсточники питания
У поставщиков
114 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:114 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 208,27 |
| от 4 | 204,92 |
| от 10 | 200,47 |
| от 20 | 193,82 |
| от 40 | 183,43 |
Описание
DC/DC-преобразователь AIPULNION мощностью 1 Вт. Работает при входном напряжении 4.5–5.5 В и выдаёт стабильные 5 В при токе до 0.2 А. Корпус SIP7, усиленная изоляция 6000 В DC и широкий диапазон рабочих температур от -40 до +85°C. Подходит для гальванической развязки в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| MTBF | 3,500,000 hours |
| Тип | DC-DC Converter |
| Модель | FN1-05S05H6 |
| Цоколевка | Pin1:+Vin, Pin2:-Vin, Pin3:NP, Pin4:NP, Pin5:-Vo, Pin6:+Vo |
| Вес | 3.7g |
| Корпус | SIP7 |
| Тип монтажа | THT |
| Размеры | 19.50 x 9.80 x 12.50mm |
| Вх. фильтр | Capacitor filter |
| Минимальная нагрузка | 10% of rated load |
| Вых. мощность | 1W |
| Корпус | SIP7 |
| Материал корпуса | Black flame-retardant heat-resistant plastic (UL94 V-0) |
| Входное напряжение | 4.5-5.5V |
| Мин. КПД | 78% |
| Тип. КПД | 80% |
| Вых. ток | 200mA |
| Вых. напряжение | 5V |
| Рег. линии | ±1.2% |
| Рег. нагрузки | 15% max |
| Макс. пульс. шум | 120mVp-p |
| Пульсации шум тип. | 100mVp-p |
| Напр. изоляции | 6000VDC |
| Отн. влажность | 5%-95% |
| Макс. емк. нагр. | 1000uF |
| Темп. хранения | -55 to +125°C |
| Частота перекл. | 100kHz |
| Примечание | Возможно применение вместо AM1D-0505SH52Z, AM1DM-0505SH60-NZ |
| Нагрев корпуса | 25°C typ |
| Входной ток без нагрузки | 20mA |
| Ном. вх. напр. | 5V |
| Емк. изоляции | 20pF |
| Раб. температура | -40 to +85°C |
| Температура пайки | 300°C max, 10s |
| Входной ток при полной нагрузке | 243mA |
| Input overshoot voltage | -0.7 to 9VDC (1s max) |
| Точность выходного напряжения | ±2% typ, ±5% max |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | Continuous, self-recovery |
| Описание (англ.) | DC/DC converter, 1W, in: 4.5…5.5V, out: 5V/0.2A, SIP7, Tube |
| Температурный коэффициент | ±0.03%/°C |
