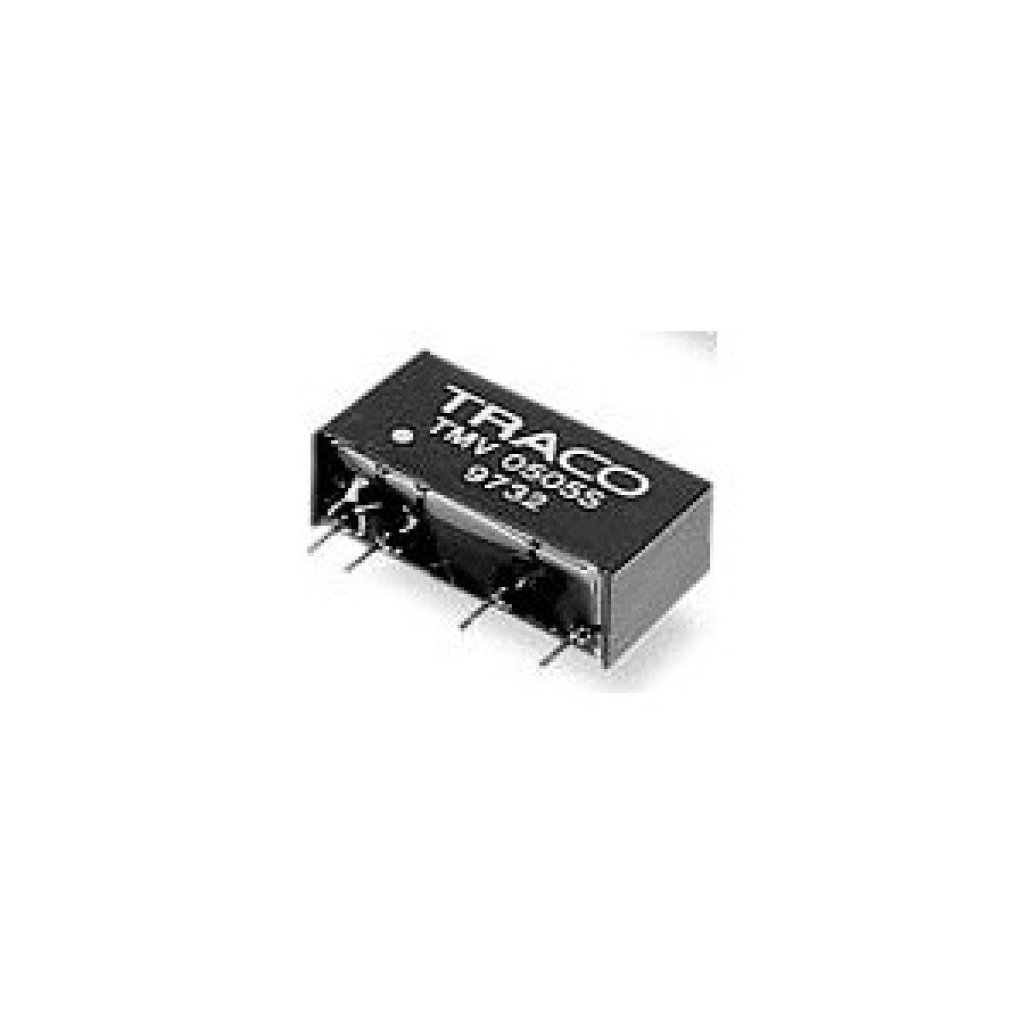

Преобразователь DC/DC на печатную плату вход 5В выход 5В 0.2A 1Вт 4-Pin
У поставщика
ПроизводительTraco
КатегорияDC-DC преобразователи
У поставщиков
2 593 шт.
Норм. уп.: 10
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт914,44 ₽
Сумма914,44 ₽
В наличии2 193 шт
юрлицам и ИП
от 5 — 886,59 ₽ (−3%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии400 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
продаётся от 5 штпри 5 — 330,21 ₽
1 шт · Склад 39 · 914,44 ₽
Описание
Преобразователь DC/DC на печатную плату от Traco. Модель обеспечивает стабильные 5В на выходе при входном напряжении 5В, ток до 0.2А и мощность 1Вт. Выполнена в компактном корпусе SIP7. Подходит для гальванической развязки цепей в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | >2,000,000h (MIL-HDBK-217F at +25°C, ground benign) |
| RoHS | RoHS directive 2011/65/EU |
| Модель | TMV 0505S |
| Цоколевка | 1: +Vin (Vcc); 2: -Vin (GND); 5: -Vout; 6: No pin; 7: +Vout |
| Серия | TMV |
| Корпус | SIP (Single-in-Line), 4-pin |
| Снижение характеристик | 4%/K above 75°C |
| Тип монтажа | Выводной |
| Шаг выводов | 2.54mm (0.1in) |
| Размеры | 19.5mm x 7.62mm x 10.2mm (0.77in x 0.30in x 0.40in) |
| Board space | 1.2cm² |
| Макс. влажность | 95% rel H (non condensing) |
| Вх. фильтр | internal capacitor |
| Вых. мощность | 1W |
| Входное напряжение | 5VDC |
| Импульсное напряжение | 9V max. (1s max.) |
| Тип. КПД | 71% |
| Вых. напряжение | 5VDC |
| Вес упаковки | 2.1g (0.07oz) |
| Материал корпуса | non conductive plastic (UL 94V-0 rated) |
| Пульсации и шум | 65mVp-p typ. / 100mVp-p max. (20MHz BW) |
| Insulation system | Functional |
| Макс. вых. ток | 200mA |
| Макс. емк. нагр. | 220µF |
| Диап. вх. напр. | 5VDC ±10% |
| Частота перекл. | 70 to 120kHz (frequency modulation) |
| Макс. темп. корпуса | +95°C |
| Сопр. изоляции | >10GOhm |
| Точность установки напряжения | ±1% typ. / ±3% max. |
| Примечание | Возможные замены: AM1DS-0505SH30JZ, AM1D-0505SH52Z |
| Входной ток без нагрузки | 30mA typ. |
| Емк. изоляции | 60pF typ. / 100pF max. |
| Температура пайки | max. 265°C / 10s |
| Испытат. изоляции | 3000VDC (60s) |
| Входной ток при полной нагрузке | 270mA typ. |
| Темп. коэф. | ±0.01%/K typ. / ±0.02%/K max. |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | limited 0.5s max. |
| Нестабильность по нагрузке | 5 to 10% max. (20–100%) |
| Диап. темп. хр. | -50°C to +125°C |
| Нестабильность по входу | 1.2% typ. / 1.5% max. |
| Reverse voltage protection | 0.3A max. |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | DC-DC 5VIN 1-OUT 5V 0.2A 1W 4-Pin |
