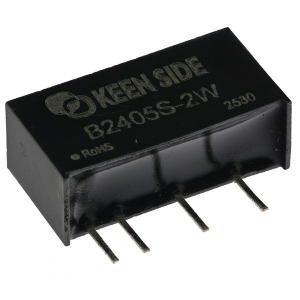

DC-DC преобразователь B2405S-2W
В наличии
На своём складе
6 шт.
Норм. уп.: 25
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 83,91 |
| от 6 | 81,48 |
| от 12 | 80,26 |
| от 25 | 79,05 |
Описание
DC-DC преобразователь B2405S-2W от KEEN SIDE преобразует входное напряжение 24 В в стабильные 5 В с током до 400 мА и мощностью 2 Вт. Модель выполнена в корпусе DIP для монтажа в отверстия, имеет КПД 83% и естественное воздушное охлаждение. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| MTBF | 2000k hours |
| Модель | B2405S-2W |
| Серия | B-S-2W |
| Вес | 2.3g |
| Охлаждение | natural air cooling |
| ЭСР воздух | ±8kV |
| Горячая замена | Нет |
| Тип монтажа | Выводной |
| КПД | 83 |
| ЭСР контакт | ±6kV |
| Стандарт ЭМС | CISPR32/EN55032 CLASS B |
| Вых. мощность | 2W |
| Корпус | DIP |
| Входное напряжение | 24 (21.6-26.40) |
| Тип. КПД | 83% |
| Вых. ток | 400mA |
| Выходное напряжение, В | 5 |
| Критерий качества при ЭСР | criteria B |
| Материал корпуса | black flame-retardant plastic |
| Макс. пульс. шум | 150mVp-p |
| Пульсации шум тип. | 80mVp-p |
| Влажн. хранения | 5-95% RH |
| Тип входного фильтра | capacitive |
| Линейная регулировка | 1.5% max |
| Диап. вх. напр. | 21.6-26.40V |
| Макс. регулировка нагрузки | 20% |
| Типовая регулировка нагрузки | 10% |
| Макс. емк. нагрузка | 1000uF |
| Темп. хранения | -55°C to +125°C |
| Частота перекл. | 200-400kHz |
| Сопр. изоляции | 1000MΩ min |
| Ном. вх. напр. | 24V |
| Емк. изоляции | 30pF typ |
| Макс. испытательное напряжение изоляции, В | 1700VDC |
| Мин. испытательное напряжение изоляции, В | 1500VDC |
| Рабочая температура | -40…+85 °C |
| Точность выходного напряжения | -5%/+3% |
| Темп. коэф. | ±0.03%/°C |
| Защита от КЗ | да |
| Макс. ток х.х. | 10mA |
| Типовой входной ток без нагрузки | 5mA |
| Макс. входное импульсное напряжение | 30V (1 sec) |
| Температура ручной пайки, °C | 370±10°C for 3-5 sec |
| Темп. волн. пайки | 260±10°C for 5-10 sec |
| Макс. входной ток при полной нагрузке | 104mA |
| Типовой входной ток при полной нагрузке | 102mA |
| Рек. входной конденсатор | 4.7uF/50V MLCC |
| Рек. выходной конденсатор | 10uF/10V MLCC |
| Выходной ток, А | 0,4 |
| Макс. входное напряжение DC, В | 26,4 |
| Мин. входное напряжение DC, В | 21,6 |
| Мощность, Вт | 2 |
| Напряжение изоляции, кВ | 1,5 |
| Пульсации выходного напряжения, мВп-п | 80 |
| Частота преобразования, кГц | 200 |
