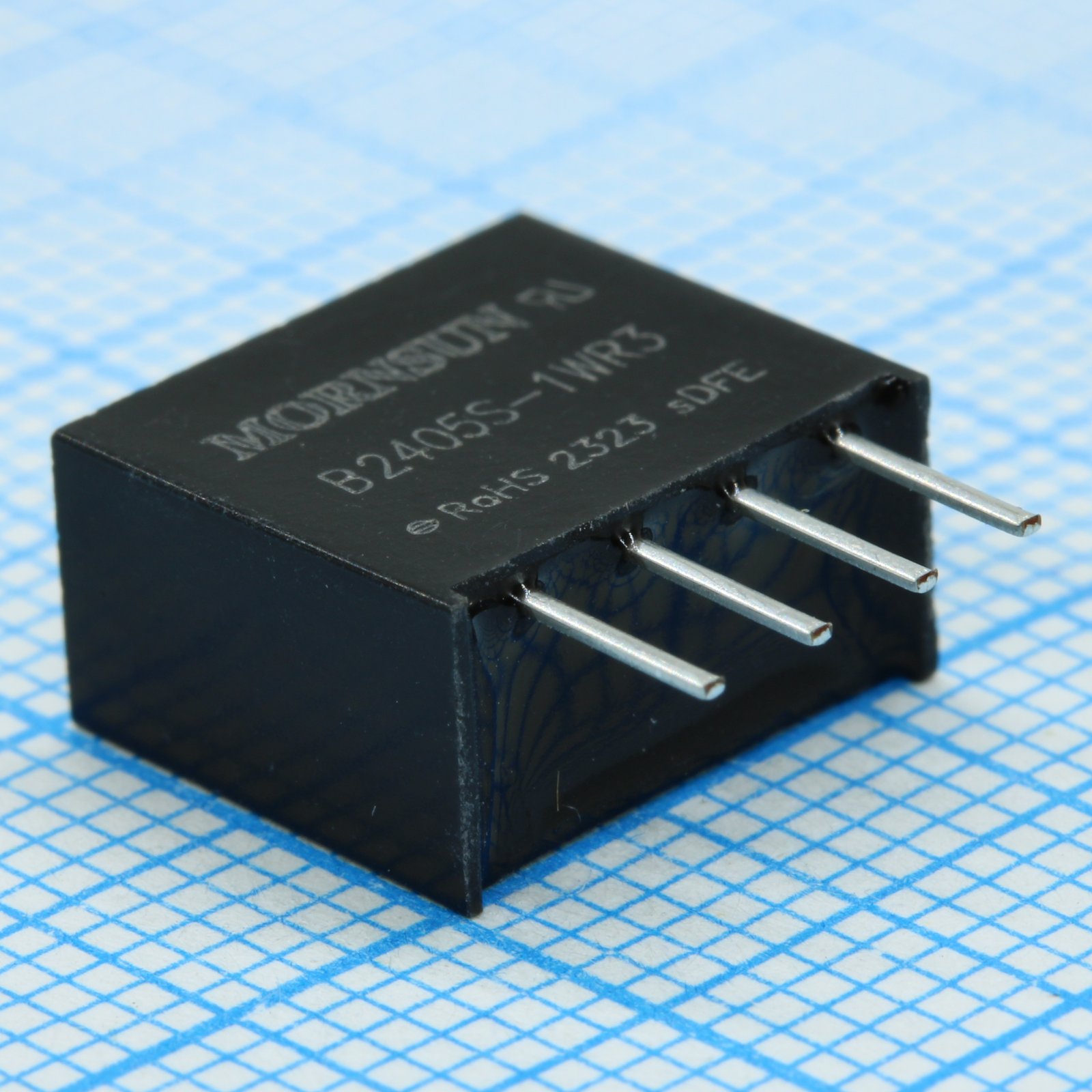

DC-DC преобразователь B2405S-1WR3
У поставщика
У поставщиков
3 193 шт.
Норм. уп.: 43
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт141,93 ₽
Сумма709,65 ₽
В наличии2 606 шт
от 5 штюрлицам и ИП
от 29 — 133,61 ₽ (−6%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии587 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
продаётся от 10 штпри 10 — 151,90 ₽
5 шт · Склад 39 · 709,65 ₽
Описание
DC-DC преобразователь MORNSUN B2405S-1WR3 на 1 Вт с выходным напряжением 5 В и током до 200 мА. Выполнен в компактном корпусе SIP для монтажа в отверстия. Подходит для питания цепей в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | 3500 khours |
| Тип | Преобразователь постоянного тока |
| Мощность, Вт | 1 |
| Серия | B_S-1WR3 |
| Вес | 1.3g |
| Выходной ток, А | 0,2 |
| Корпус | SIP |
| Выходное напряжение, В | 5 |
| Горячая замена | Unavailable |
| Тип монтажа | сквозное отверстие |
| Вибрация | 10-150Hz, 5G, 0.75mm along X,Y,Z |
| Размеры | 11.60x6.00x10.16mm |
| Расположение выводов | Industry standard pin-out |
| Артикул | B2405S-1WR3 |
| Вх. фильтр | Capacitance filter |
| Вых. мощность | 1W |
| Пульсации и шум | 30mVp-p typ, 75mVp-p max |
| Материал корпуса | Black plastic, flame-retardant (UL94V-0) |
| Импульсное напряжение | 30VDC (1 sec max) |
| Сертификаты | UL/EN/BS EN/IEC 62368-1 |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 73% |
| Тип. КПД | 79% |
| Рег. нагрузки | 5% typ, 15% max |
| ЭМС излучение CE | CISPR32/EN55032 CLASSB |
| ЭМС излучение RE | CISPR32/EN55032 CLASSB |
| Помехоустойчивость ЭСР | Air ±8kV, Contact ±6kV perf. Criteria B |
| Влажн. хранения | 5% to 95% RH (non-condensing) |
| Точность напряжения | See output regulation curves |
| Напр. изоляции | 1500VDC |
| Линейная регулировка | 1.2% |
| Диап. вх. напр. | 21.6-26.4VDC |
| Макс. емк. нагрузка | 2400µF |
| Темп. хранения | -55℃ to +125℃ |
| Частота перекл. | 260kHz |
| Сопр. изоляции | 1000MΩ |
| Нагрев корпуса | 25℃ |
| Ном. вх. напр. | 24VDC |
| Емк. изоляции | 20pF |
| Раб. температура | -40℃ to +105℃ |
| Мин. ток нагрузки выхода | 20mA |
| Темп. коэф. | ±0.02%/℃ |
| Вых. ток полн. нагр. | 200mA |
| Отраженный пульсирующий ток | 15mA |
| Защита от КЗ | Continuous, self-recovery |
| Макс. ток х.х. | 8mA |
| Типовой входной ток без нагрузки | 8mA |
| Температура пайки штыря | 300℃ (1.5mm from case, 10s) |
| Макс. входной ток при полной нагрузке | 58mA |
| Типовой входной ток при полной нагрузке | 53mA |
| Рек. входной конденсатор | 1µF/50V |
| Рек. выходной конденсатор | 10µF/16V |
