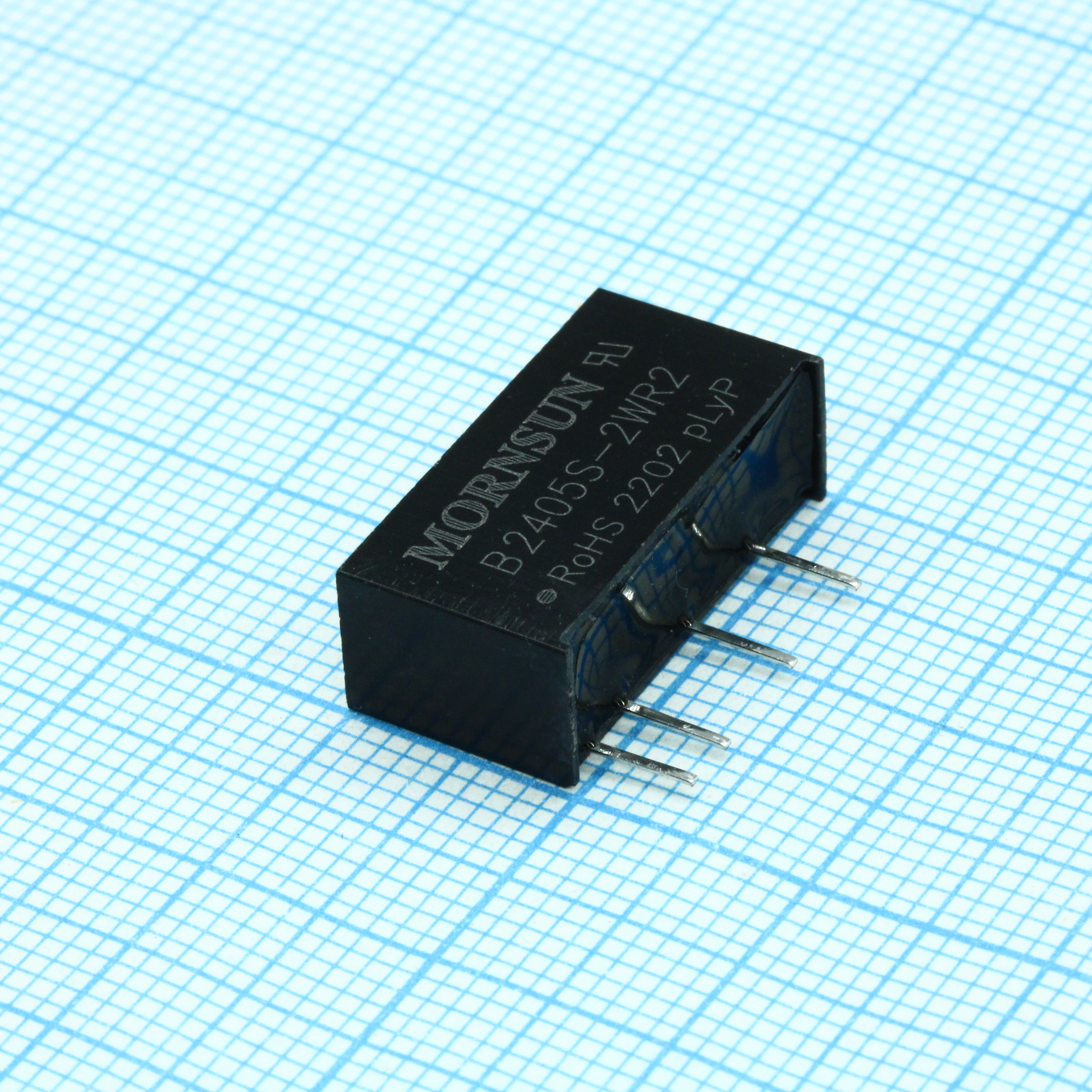

DC-DC преобразователь B2405S-2WR2
У поставщика
У поставщиков
267 шт.
Норм. уп.: 25
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт246,01 ₽
Сумма738,03 ₽
В наличии198 шт
от 3 штюрлицам и ИП
от 17 — 234,27 ₽ (−5%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии69 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
продаётся от 5 штпри 5 — 251,69 ₽
3 шт · Склад 39 · 738,03 ₽
Описание
DC-DC преобразователь MORNSUN B2405S-2WR2 — изолированный модуль питания для монтажа на печатную плату. Предназначен для преобразования постоянного напряжения с гальванической развязкой. Отличается компактным корпусом и высокой эффективностью, применяется в промышленной автоматике, телекоммуникациях и системах управления.
Технические характеристики
| MTBF | 3500khours |
| Вес | 2.4g |
| Тип | DC-DC преобразователь |
| Корпус | SIP |
| Горячая замена | Unavailable |
| Тип монтажа | Выводной |
| Размеры | 19.65x7.05x10.16mm |
| Артикул | B2405S-2WR2 |
| Устойчивость ESD | IEC/EN61000-4-2 Contact ±8kV performance Criteria B |
| Вх. фильтр | Capacitance filter |
| Вых. мощность | 2W |
| Материал корпуса | Black plastic, flame-retardant and heat-resistant (UL94V-0) |
| ЭМС излучение | CISPR32/EN55032 CLASSB |
| Импульсное напряжение | 30VDC (1 sec max) |
| Сертификаты | UL/EN |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 76% |
| Тип. КПД | 80% |
| Вых. напряжение | 5V |
| Рег. нагрузки | 12% |
| Макс. пульс. шум | 200mVp-p |
| Пульсации шум тип. | 75mVp-p |
| Влажн. хранения | 95%RH |
| Точность напряжения | See output regulation curve |
| Мощность, Вт | 2 |
| Напр. изоляции | 1500VDC |
| Линейная регулировка | ±1.2% |
| Макс. емк. нагр. | 220µF |
| Диап. вх. напр. | 21.6-26.4V |
| Частота перекл. | 100kHz |
| Сопр. изоляции | 1000MΩ |
| Напряжение, В | 5 В |
| Нагрев корпуса | 25°C |
| Входной ток без нагрузки | 10mA |
| Ном. вх. напр. | 24V |
| Емк. изоляции | 20pF |
| Входной ток при полной нагрузке | 104mA |
| Мин. ток нагрузки выхода | 40mA |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -55°C |
| Темп. коэф. | ±0.03%/°C |
| Вых. ток полн. нагр. | 400mA |
| Отраженный пульсирующий ток | 15mA |
| Защита от КЗ | 1s (for A24xx/B24xx, A12xx/B12xx, A15xx/B15xx, A0524/B0524) |
| Макс. раб. темп. | 105°C |
| Мин. раб. темп. | -40°C |
| Темп. пайки выводов | 300°C |
