Источник питания XDR-480E-24
У поставщика
У поставщиков
413 шт.
Норм. уп.: 12
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт7 212,80 ₽
дешевле всех
Сумма7 212,80 ₽
В наличии54 шт
юрлицам и ИП
от 2 — 6 962,18 ₽ (−3%)
Склад 2срок до 2 недель
Цена за шт7 624,14 ₽
Сумма7 624,14 ₽
В наличии322 шт
юрлицам и ИП
от 4 — 7 518,98 ₽ (−1%)
Склад 13срок до недели
Цена за шт7 625,16 ₽
Сумма7 625,16 ₽
+ доплата 490,00 ₽
В наличии37 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 7 542,34 ₽ (−1%)
1 шт · Склад 39 · 7 212,80 ₽
Описание

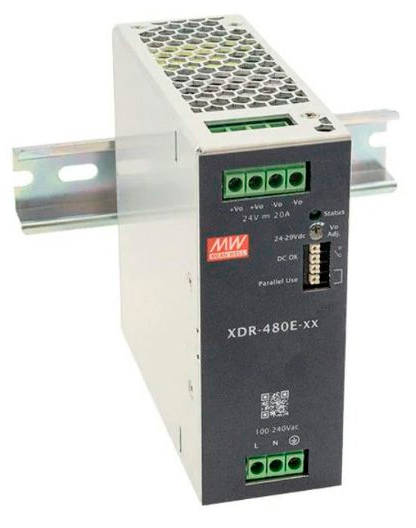

Источник питания MEAN WELL XDR-480E-24 на DIN-рейку. Модель выдаёт стабильные 24 В при токе до 20 А и мощности 480 Вт. Корпус компактный (48 мм), охлаждение пассивное без вентилятора, КПД достигает 95,5%. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| Модель | XDR-480E-24 |
| Мощность | 480 Вт |
| Пульсации и шум | 120mVp-p |
| КПД | 95.5% typical |
| Пусковой ток | 15A/115Vac, 30A/230Vac cold start |
| Время удержания | 15ms/230Vac, 15ms/115Vac at full load |
| Упаковка | 12pcs/13Kg/1.16CUFT |
| Рабочая температура | -40…+70 °C |
| MTBF | 1482.0K hrs min Telcordia SR-332 (Bellcore); 258.3K hrs min MIL-HDBK-217F (25°C) |
| SELV | yes (IEC/EN 61558-2-16, IEC/EN/UL 61010-2-201, IEC/EN 62368-1 SELV/ES1) |
| Вес | 890g |
| Охлаждение | fanless, free air convection |
| Тип монтажа | DIN rail (TS-35/7.5 or TS-35/15) |
| Гарантия | 3 years |
| Время нарастания | 150ms @230Vac, 150ms @115Vac (at full load) |
| Вибрация | 10~500Hz, 2G, 10min/cycle, 60min each X,Y,Z axes |
| Напряжение DC | 24V |
| Размеры | 48 x 125.2 x 125 mm (W x H x D) |
| Время установки | 1500ms @230Vac, 3000ms @115Vac |
| Описание | 480W AC/DC Economical Ultra Slim Industrial DIN Rail Power Supply |
| Артикул | XDR-480E-24 |
| Ном. мощность | 480W |
| ЭМС излучение | Conducted and Radiated Class B (BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936); Harmonic Current Class A; Voltage Flicker BS EN/EN61000-3-3 |
| Помехоустойчивость | ESD Level 3 8KV air, Level 2 4KV contact; Radiated Level 3 10V/m; EFT/Burst Level 3 2KV; Surge Level 4 2KV/Line-Line, Level 4 4KV/Line-Line-Chassis; Conducted Level 3 10V; Magnetic Field Level 4 30A/m; criteria A |
| Коэф. мощности | PF>0.95/230Vac, PF>0.98/115Vac at full load |
| Диапазон тока | 0~20A |
| Вх. ток | 6A/115Vac, 3A/230Vac |
| Ном. ток | 20A |
| Ток AC типовой | 6A @115Vac, 3A @230Vac |
| Тип. КПД | 95.5% |
| Вых. напряжение | 24V |
| Диап. частот | 47~63Hz |
| Вх. частота | 47~63Hz |
| Ток утечки | <1mA @240Vac |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±1.0% |
| Время удержания тип. | 15ms @230Vac, 15ms @115Vac (at full load) |
| Входное AC напряжение | 85~264Vac |
| Входное напряжение DC | 120~370Vdc |
| Коэфф. мощности тип. | >0.95 @230Vac, >0.98 @115Vac (at full load) |
| Станд. безоп. | UL/CUL 61010-1/-2-201; TUV BS EN/EN 62368-1, BS EN IEC/EN IEC 61558-1/-2-16, BS EN/EN 61010-1/-2-201; CB IEC 62368-1, IEC 61558-1/2-16, IEC 61010-1/-2-201; RCM AS/NZS 62368-1, AS/NZS 61558-1/-2-16; BSMI CNS15598-1; CCC GB4943.1; EAC TPTC004; KC KC62368-1; BIS IS13252:2010 |
| Влажн. хранения | 10~95% RH non-condensing |
| Рабочая влажность | 20~95% RH non-condensing |
| Параллельная функция | Droop Mode up to 1920W Max (3+1) units |
| Допуск напряжения | ±1.0% |
| Выдерживаемое напр. | I/P-O/P: 4KVac; I/P-FG: 2KVac; O/P-FG: 1.5KVac; O/P-DC OK: 0.5KVac |
| Рабочая высота | up to 5000m |
| Контакты реле DC OK | 30Vdc/1A, 30Vac/0.5A resistive load |
| Защита от перегр. | 105~130% rated output power, hiccup mode when output voltage <30%, constant current limiting 30%~100% rated output voltage |
| Возможность параллельного соед. | up to 1920W (3+1 units, droop mode) |
| Темп. хранения | -40~+85°C |
| Раб. температура | -40~+70°C (derating above +50°C) |
| Сопр. изоляции | 100M Ohms/500Vdc/25°C/70%RH |
| Диапазон выходного тока | 0~20A |
| Выходной ток номин. | 20A |
| Макс. пульсации и шум | 120mVp-p |
| Диапазон регулировки напряжения | 24~29V |
| Категория перенапряжения | IEC/EN 61558-1/-2-16 (OVC III, altitude up to 2000m); IEC/EN/UL 61010 (OVC II, altitude up to 5000m); IEC/EN 62368-1 (OVC II, altitude up to 5000m) |
| Диапазон входного AC напряжения | 85~264Vac |
| Диапазон входного DC | 120~370Vdc |
| Монтажный зазор | 40mm top, 20mm bottom, 5mm left/right; 15mm recommended if adjacent device is heat source |
| Защита от перенапр. | Max 35V, hiccup mode, recovers automatically |
| Темп. коэф. | ±0.03%/°C (0~50°C) |
| Безопасное сверхнизкое напряжение | IEC/EN 61558-2-16 SELV; IEC/EN/UL 61010-2-201 SELV; IEC/EN 62368-1 SELV/ES1 |
| Диапазон регулировки напряжения | 24~29V |
| Ограничение постоянного тока | within 30%~100% rated output voltage, recovers automatically |
| Потр. без нагр. | 1.2W @115Vac & 230Vac |
| Параметры контактов реле DC OK | 30Vdc/1A, 30Vac/0.5A resistive load |
| Защита от перегрева | shut down output voltage, auto recovery when temperature goes down |
| Макс. защита от перенапряжения | 35V |
| Тип защиты от перенапряжения | hiccup mode, auto recovery |
| Тип. пусковой ток холодного старта | 15A @115Vac, 30A @230Vac |
| Тип. потребление без нагрузки | 1.2W @115Vac & 230Vac |
