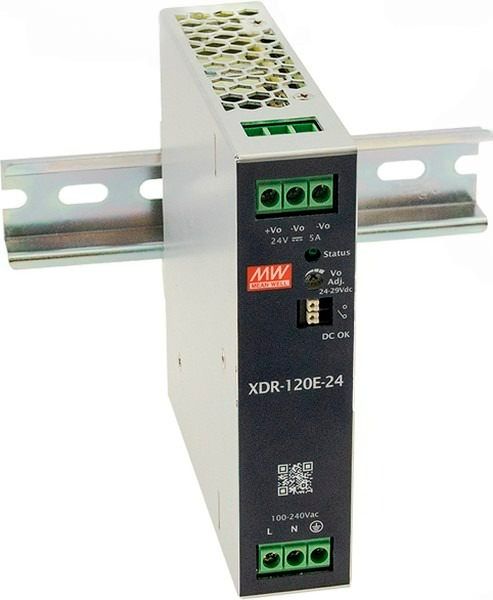

Источник питания XDR-120E-24
У поставщика
У поставщиков
1 189 шт.
Норм. уп.: 24
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 2срок до 2 недель
Цена за шт1 880,65 ₽
дешевле всех
Сумма1 880,65 ₽
В наличии965 шт
юрлицам и ИП
от 4 — 1 854,71 ₽ (−1%)
Склад 39срок до недели
Цена за шт2 008,40 ₽
Сумма2 008,40 ₽
В наличии144 шт
юрлицам и ИП
от 2 — 1 959,47 ₽ (−2%)
Склад 13срок до недели
Цена за шт2 249,95 ₽
Сумма2 249,95 ₽
+ доплата 490,00 ₽
В наличии80 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 3 — 2 160,00 ₽ (−4%)
1 шт · Склад 2 · 1 880,65 ₽
Описание
Источник питания MEAN WELL XDR-120E-24 на DIN-рейку выдает стабильные 24 В и ток до 5 А при мощности 120 Вт. Модель выполнена в компактном корпусе шириной 30 мм с пассивным охлаждением и КПД до 91%. Подходит для промышленной автоматики, систем управления и контрольного оборудования.
Технические характеристики
| Серия | XDR-120E |
| Мощность | 120 Вт |
| КПД (тип.) | 91 % |
| Время удержания, тип. | 16ms/230Vac, 8ms/115Vac at full load |
| Упаковка | 510g; 24pcs/13.25Kg/1.16CUFT |
| Рабочая температура | -40 ~ +70℃ (Refer to Derating Curve) |
| MTBF | 2223.1K hrs min. Telcordia SR-332 (Bellcore); 440.4K hrs min. MIL-HDBK-217F (25℃) |
| Вес | 510g |
| Охлаждение | Fanless design, cooling by free air convection |
| Тип монтажа | DIN rail TS-35/7.5 or 15 |
| Гарантия | 3 years |
| Код GTIN | Over voltage category III (OVC III) |
| Время нарастания | 60ms @230Vac, 60ms @115Vac at full load |
| Вибрация | 10~500Hz, 2G, 10min/cycle, 60min each X,Y,Z axis; IEC60068-2-6 |
| Размеры | 30 x 125.2 x 116 mm (W x H x D) |
| Время установки | 1200ms @230Vac, 2500ms @115Vac at full load |
| Описание | 120W AC/DC Economical Ultra Slim Industrial DIN Rail Power series |
| Ном. мощность | 120W |
| ЭМС излучение | BS EN/EN55032 (CISPR32)/BS EN/EN61204-3/CNS15936 Conducted Class B; Radiated Class B; Harmonic Current BS EN/EN61000-3-2 Class A; Voltage Flicker BS EN/EN61000-3-3 |
| Помехоустойчивость | ESD BS EN/EN61000-4-2 Level 3, 8KV air; Level 2, 4KV contact; criteria A; Radiated BS EN/EN61000-4-3 Level 3, 10V/m; criteria A; EFT/Burst BS EN/EN61000-4-4 Level 3, 2KV; criteria A; Surge BS EN/EN61000-4-5 Level 4, 2KV/Line-Line; Level 4, 4KV/Line-Line-Chassis; criteria A; Conducted BS EN/EN61000-4-6 Level 3, 10V; criteria A; Magnetic Field BS EN/EN61000-4-8 Level 4, 30A/m; criteria A |
| Диапазон тока | 0~5A |
| Тип монтажа | DIN Rail (TS-35/7.5 or TS-35/15) |
| Ном. ток | 5A |
| Ток AC типовой | 2.3A @115Vac / 1.3A @230Vac |
| Метод охлаждения | free air convection (fanless) |
| Тип. КПД | 91% |
| MTBF Telcordia | 2223.1k hrs min |
| Вых. напряжение | 24V |
| Диап. частот | 47~63Hz |
| Ток утечки | <1mA @240Vac |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±1.0% |
| Время нарастания | 1200ms, 60ms/230Vac; 2500ms, 60ms/115Vac at full load |
| Диапазон напряжения перем. тока | 85 ~ 264Vac |
| Диапазон напряжения DC | 120 ~ 370Vdc |
| Время удержания тип. | 16ms @230Vac, 8ms @115Vac at full load |
| Макс. пульс. шум | 120mVp-p |
| Станд. безоп. | UL/CUL 61010-1/-2-201; TUV BS EN/EN 62368-1, BS EN IEC/EN IEC 61558-1/-2-16, BS EN/EN 61010-1/-2-201; CB IEC 62368-1, IEC 61558-1/2-16, IEC 61010-1/-2-201; RCM AS/NZS 62368-1, AS/NZS 61558-1/-2-16; BSMI CNS15598-1; CCC GB4943.1; EAC TPTC004 approved; KC KC62368-1 and BIS IS13252 (Part 1):2010 certified |
| Влажн. хранения | 10~95% RH non-condensing |
| Температурный коэффициент | ±0.03%/℃ (0 ~ 50℃) |
| Рабочая влажность | 20~95% RH non-condensing |
| Диапазон регулировки напряжения | 24 ~ 29V |
| Допуск напряжения | ±1.0% |
| Выдерживаемое напр. | I/P-O/P: 4KVac; I/P-FG: 2KVac; O/P-FG: 1.5KVac; O/P-DC OK: 0.5KVac |
| Пусковой ток типовой | COLD START 20A/115Vac, 40A/230Vac |
| MTBF MIL-HDBK-217F | 440.4k hrs min |
| Рабочая высота | up to 5000 meters |
| Контакты реле DC OK | Relay Contact Ratings (max.): 30Vdc/1A, 30Vac/0.5A resistive load |
| Защита от перегр. | 105-130% rated output power, constant current limiting without shutdown, auto recovery |
| Сопр. изоляции | 100M Ohms/500Vdc/25°C/70%RH |
| Макс. пульсации и шум | 120mVp-p |
| Диапазон регулировки напряжения | 24~29V |
| Категория перенапряжения | OVC III (IEC/EN 61558-1/-2-16 up to 2000m), OVC II (others up to 5000m) |
| Температура и влажность хранения | -40 ~ +85℃, 10 ~ 95% RH non-condensing |
| Испытательное напряжение вход-выход | 4KVac |
| Диапазон входного AC напряжения | 85~264Vac |
| Диапазон входного DC | 120~370Vdc |
| Монтажный зазор | 40mm on top, 20mm on the bottom, 5mm on the left and right sides recommended when loaded permanently with full power; 15mm clearance recommended if adjacent device is a heat source |
| Испытательное напряжение I-FG | 2KVac |
| Испытательное напряжение O-FG | 1.5KVac |
| Защита от перенапр. | 30~34V, shut down o/p voltage, re-power on to recover |
| Темп. коэф. | ±0.03%/°C (0~50°C) |
| Безопасное сверхнизкое напряжение | SELV (IEC/EN/UL 61010-2-201, IEC/EN 62368-1) |
| Потр. без нагр. | 0.8W @115Vac / 1W @230Vac typ |
| Диап. темп. хр. | -40~+85°C |
| Испытательное напряжение, DC | 0.5KVac |
| Раб. диапазон темп. | -40~+70°C (derating above +50°C) |
| Параметры контактов реле DC OK | 30Vdc/1A resistive, 30Vac/0.5A resistive |
| Защита от перегрева | shut down o/p voltage, auto recovery |
| Тип. пусковой ток холодного старта | 20A @115Vac / 40A @230Vac |
| Тип. потребление без нагрузки | 0.8W @115Vac, 1W @230Vac |
