DC-DC преобразователь TEN 3-2411
В наличии
На своём складе
282 шт.
Норм. уп.: 16
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Москванаш складотгрузка сразу
Цена за шт370,95 ₽
Сумма741,90 ₽
В наличии282 шт
от 2 шт
от 4 — 365,83 ₽ (−1%)
2 шт · Москва · 741,90 ₽
Описание

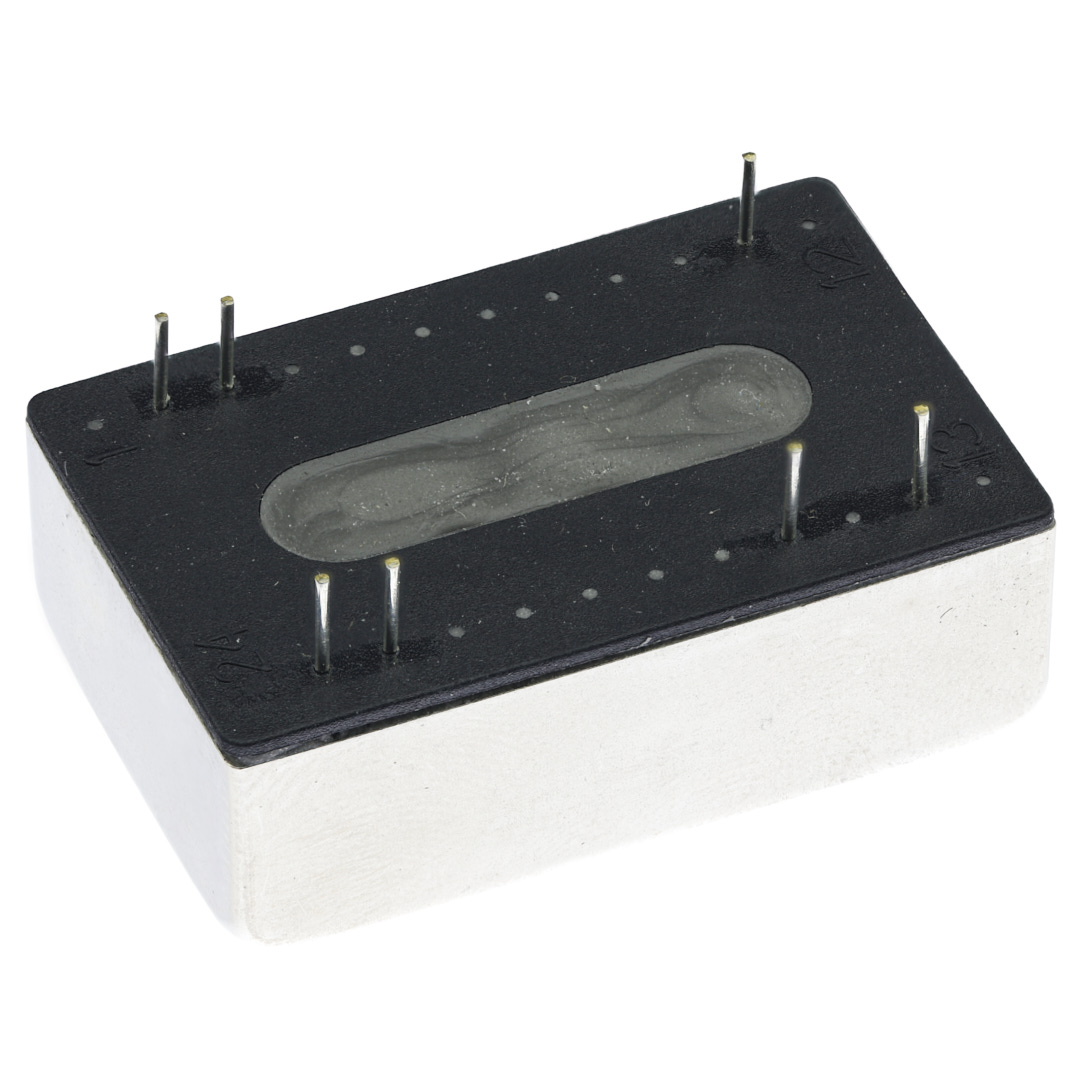

DC-DC преобразователь TEN 3-2411 от KEEN SIDE мощностью 3 Вт выполнен в компактном корпусе из черного пластика для монтажа THT. Устройство обеспечивает стабилизированное выходное напряжение ±24 В при токе до ±63 мА, отличается КПД до 85% и естественным воздушным охлаждением. Подходит для промышленной автоматики и встраиваемых систем питания.
Технические характеристики
| MTBF | 1000 kHours |
| Модель | TEN 3-2411 |
| Мощность, Вт | 3 |
| Горячая замена | не поддерживается |
| Тип монтажа | Выводной |
| КПД | 83% |
| Режим охлаждения | естественное воздушное охлаждение |
| Устойчивость ESD | IEC/EN61000-4-2 контакт ±4 кВ, критерий качества B |
| ЭМС излучение | CISPR32/EN55032 класс A |
| Время запуска | 8мс тип |
| Тип. КПД | 76-85% (в зависимости от выхода) |
| ЭМС кондукция | CISPR32/EN55032 класс B |
| Вых. ток | ±63mA |
| Варианты исполнения по выходу | Ток, А: 750mA; Напряжение, В: 3.3V, Ток, А: 600mA; Напряжение, В: 5.0V, Ток, А: 333mA; Напряжение, В: 9.0V, Ток, А: 250mA; Напряжение, В: 12V, Ток, А: 200mA; Напряжение, В: 15V, Ток, А: 125mA; Напряжение, В: 24V, Ток, А: ±300mA; Напряжение, В: ±5.0V, Ток, А: ±125mA; Напряжение, В: ±12V, Ток, А: ±100mA; Напряжение, В: ±15V, Ток, А: ±63mA; Напряжение, В: ±24V |
| Вых. напряжение | ±24V |
| Ручная пайка (режим) | 370°C ±10°C при 3-5 с |
| Пайка волной | 260°C ±10°C @ 5-10 с |
| Устойчивость к импульсам | IEC/EN61000-4-5 между линиями ±2кВ, критерий качества B |
| Материал корпуса | черный огнестойкий пластик |
| Макс. пульс. шум | 100mVp-p |
| Пульсации шум тип. | 50mVp-p |
| Влажн. хранения | 95% RH non-condensing |
| Напр. изоляции | 1500VDC |
| Устойчивость к излучению | IEC/EN61000-4-3 10 В/м, критерий качества A |
| Устойчивость к кондуктивным помехам | IEC/EN61000-4-6 3 В (RMS), критерий качества A |
| Диап. вх. напр. | 9.0-36V |
| Частота перекл. | 300kHz typ |
| Сопр. изоляции | 1000MΩ min |
| Скорость регулировки нагрузки | -1.0% to +1.0% |
| Устойчивость к пачкам импульсных помех | IEC/EN61000-4-4 ±2кВ, критерий качества B |
| Отключение при низком напряжении | 7.0V typ |
| Время динамического восстановления | 300 мкс типовое, 500 мкс макс. |
| Входной ток без нагрузки | 5mA typ |
| Емк. изоляции | 2200pF typ |
| Макс. испытательное напряжение изоляции, В | 1700VDC |
| Ном. входное напряжение | 24V |
| Устойчивость к провалам напряжения | IEC/EN61000-4-29 0%, 70%, критерий качества B |
| Скорость линейной регулировки | -0.5% to +0.5% |
| Защита от перегрузки | 110-150% номинальной нагрузки |
| Входной ток при полной нагрузке | 150mA typ |
| Макс. емкостная нагрузка | ±100 μF |
| Точность выходного напряжения | -2% to +2% |
| Темп. коэф. | ±0.03%/°C |
| Защита от КЗ | да |
| Потребление в режиме ожидания | 0.15W typ |
| Диап. темп. хр. | -55°C to +125°C |
| Отклонение динамического отклика | ±5% тип, ±8% макс |
| Рабочая температура | -40…+85 °C |
| Макс. входное напряжение DC, В | 36 |
| Мин. входное напряжение DC, В | 9 |
| Напряжение изоляции, кВ | 1,5 |
| Пульсации выходного напряжения, мВп-п | 50 |
| Частота преобразования, кГц | 300 |
Аналоги
- SCWN03B-05MEAN WELL
- TEL 3-2411Traco
- AM3T-2405SZAimtec Inc
- AM3T-2405S-NZAIMTEC
