Документация

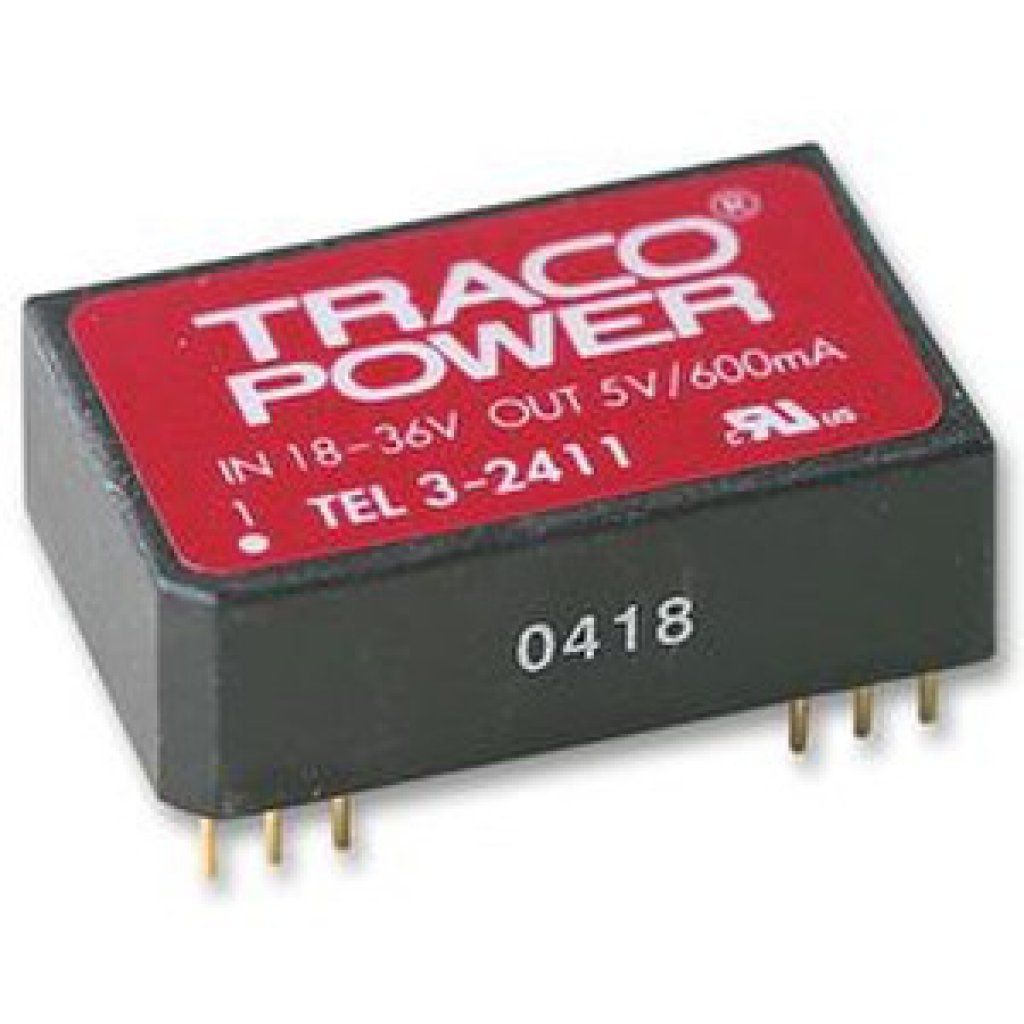

Преобразователь DC/DC на печатную плату вход 24В выход 5В 0.6A 3Вт 12-Pin PDIP
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
119 шт.
Норм. уп.: 2
Цены поставщиков
Склад 39
В наличии:71 шт.
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 849,83 |
| от 2 | 1 803,79 |
| от 4 | 1 779,94 |
| от 7 | 1 760,58 |
| от 12 | 1 737,24 |
Склад 12
В наличии:28 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 587,50 |
| от 2 | 2 528,19 |
Склад 13
В наличии:20 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 848,54 |
| от 3 | 1 772,28 |
| от 6 | 1 711,73 |
| от 10 | 1 658,48 |
| от 30 | 1 622,48 |
Описание
Преобразователь DC/DC от Traco монтируется на печатную плату. Модель обеспечивает стабильные 5В при токе до 0.6А и мощности 3 Вт, входное напряжение — 24В. Компонент выполнен в корпусе PDIP с 12 выводами. Подходит для питания цепей в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | >1 Mio h |
| Мощность, Вт | 3 |
| Вес | 12 g |
| Корпус | DIL-24 |
| Влажность | 95% rel H max |
| Тип монтажа | Выводной |
| Кол-во выводов | 24 |
| Шаг выводов | 2.54 mm |
| Размеры | 32.0 x 20.0 mm |
| КПД | 77% |
| Описание | DC/DC Converter, 3W, Input 24V, Output 5V 0.6A |
| Артикул | TEL 3-2411 |
| Вых. мощность | 3 W |
| Диаметр штыря | 0.5 mm |
| Пульсации и шум | <60 mVpk-pk typ |
| Load derating | 3.3%/K above 70°C |
| Импульсное напряжение | 50 VDC max 1 sec |
| Тип. КПД | 77% |
| Вых. ток | 600 mA |
| Вых. напряжение | 5 VDC |
| Casing material | non conductive black plastic |
| Рег. линии | 0.5% |
| Рег. нагрузки | 0.5% |
| Ширина | 20.0mm |
| Potting material | epoxy (UL94V-0 rated) |
| Reliability mtbf | >1 Mio. h |
| Станд. безоп. | UL 60950-1, IEC/EN 60950-1 |
| Выход 1, В | 5 |
| Длина | 32.0mm |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | 18V |
| Напр. изоляции | 1500 VDC |
| Макс. вых. ток | 600mA |
| Макс. емк. нагр. | 2000 µF |
| Диап. вх. напр. | 18-36 VDC |
| Частота перекл. | 300 kHz typ (PFM) |
| Макс. темп. корпуса | 95°C |
| Сопр. изоляции | >1000 MΩ |
| Примечание | Возможная замена: AM3T-2405SZ |
| Input no load current | 5mA |
| Ном. вх. напр. | 24V |
| Емк. изоляции | 500 pF typ |
| Ном. входное напряжение | 24 VDC |
| Input full load current | 155mA |
| Точность выходного напряжения | ±1% |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -40°C |
| Темп. коэф. | ±0.02 %/K |
| Тип упаковки | Tube (туба) |
| Экологическое соответствие | RoHS 2011/65/EU, REACH |
| Защита от КЗ | indefinite (automatic recovery) |
| Типовой входной ток без нагрузки | 5 mA |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Output current limitation | >110% Iout max (constant current) |
| Regulation load variation | 0.5% max |
| Температура пайки макс. | 265°C / 10 sec |
| Диап. темп. хр. | -40°C to +125°C |
| Regulation input variation | 0.5% max |
| Reverse voltage protection | 1.0 A max |
| Типовой входной ток при полной нагрузке | 155 mA |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | Module DC-DC 24VIN 1-OUT 5V 0.6A 3W 12-Pin PDIP |
| Напряжение питания, В | 24 |
