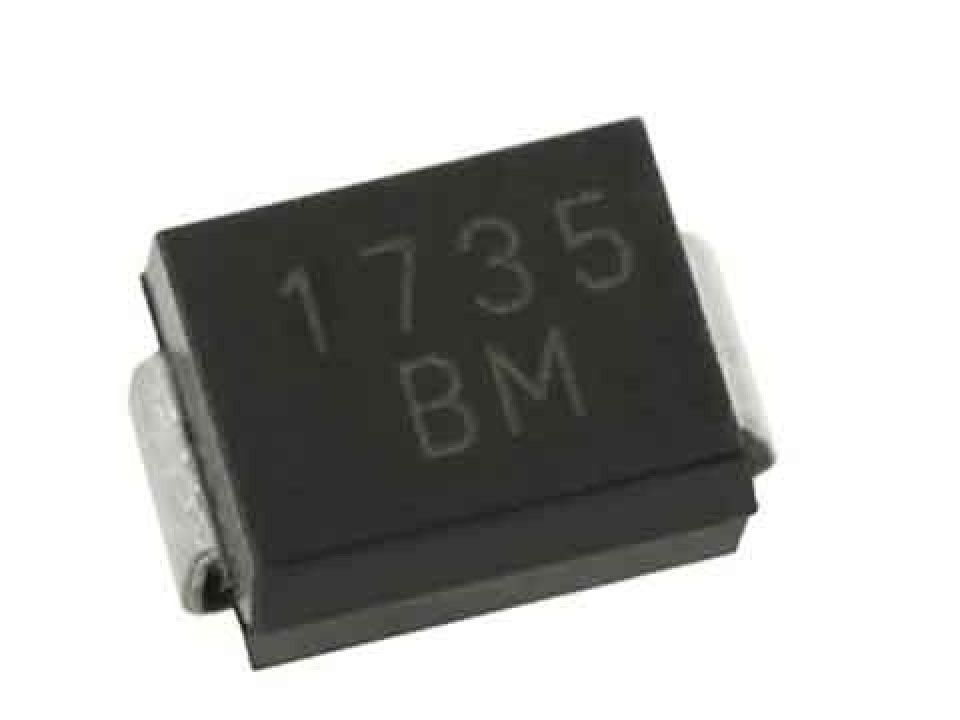

SS24 (SK24) (2A,40В) DO-214AA (SMB) диод Шоттки SMD (лента) Hottech (арт. 122489)
У поставщика
ПроизводительHOTTECH
КатегорияДиоды Шоттки
У поставщиков
14 980 шт.
Норм. уп.: 3000
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 29срок до 10 дн.
Цена за шт1,46 ₽
Сумма4 380,00 ₽
В наличии14 980 шт
заказ со склада от 3 000,00 ₽упаковка 3 000 штюрлицам и ИП
Заказ со склада «Склад 29» с этой позицией — 4 380,00 ₽: минимальная сумма склада набрана.
3 000 шт · Склад 29 · 4 380,00 ₽
Описание
Диод Шоттки SS24 (SK24) от HOTTECH в корпусе DO-214AA (SMB) предназначен для поверхностного монтажа. Компонент рассчитан на ток 2 А и обратное напряжение 40 В, что делает его пригодным для высокочастотного выпрямления и защиты от обратной полярности. Благодаря малому падению напряжения и быстрому восстановлению, диод эффективен в импульсных источниках питания и DC-DC преобразователях. Поставляется в ленте для автоматизированного монтажа.
Технические характеристики
| Тип | Schottky Barrier Diode |
| Вес | 0.057g |
| Тип | Шоттки |
| Ток, А | 2 А |
| Корпус | SMBF (DO-214AA equivalent) |
| Особенности | Surface mount device, Low power loss, high efficiency, High forward surge current capability, For use in low voltage, high frequency inverters, freewheeling, and polarity protection applications |
| Тип монтажа | SMD |
| Размеры | A:1.90-2.20mm, B:3.50-3.70mm, C:4.20-4.40mm, D:1.10-1.40mm, E:0.15-0.25mm, F:0.95-1.05mm, G:5.10-5.50mm |
| Артикул | SS24BF |
| Материал корпуса | литой пластик, UL 94V-0 |
| Размеры мм | D max: 1.4; D min: 1.1; E max: 0.25; E min: 0.15; F max: 1.05; F min: 0.95; G max: 5.5; G min: 5.1; Ширина, макс.: 3.7; Ширина мин.: 3.5; Макс. высота: 2.2; Высота, мин.: 1.9; Макс. длина: 4.4; Мин. длина: 4.2 |
| Прямое напряжение | 0.55V at 2A |
| Обратное напряжение, DC | 40V |
| Обратный ток при 25°C | 0.5mA at 40V |
| Ср.кв. обратное напряжение | 28V |
| Емкость перехода | 220pF at 4V, 1MHz |
| Чувствит. к влаге | Level 1 per J-STD-020 |
| Обратный ток при 100°C | 5mA at 40V |
| Имп. ток прямо | 55A |
| Макс. темп. перехода | 125°C |
| Средний выпрямленный ток | 2A |
| Прямое напряжение | IF=2A |
| Условия обратного напряжения | VR=40V |
| Диап. темп. хр. | -55°C to +150°C |
| Уровень чувствительности к влаге | 1 |
| Условия измерения ёмкости перехода | VR=4V, f=1MHz |
| Повторяющееся импульсное обратное напряжение | 40V |
| Обратное напряжение | 40 В |
| Термосопротивление переход-среда | 75°C/W |
| Неповтор. импульсный ток | 55A (8.3ms) |
Аналоги
- SS24Yangjie
