Реле KSEM-SK-1C/12VDC ECO/B
У поставщика
У поставщиков
4 шт.
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 2срок до 2 недель
Цена за шт12,87 ₽
Сумма51,48 ₽
В наличии4 шт
от 4 штюрлицам и ИП
4 шт · Склад 2 · 51,48 ₽
Описание

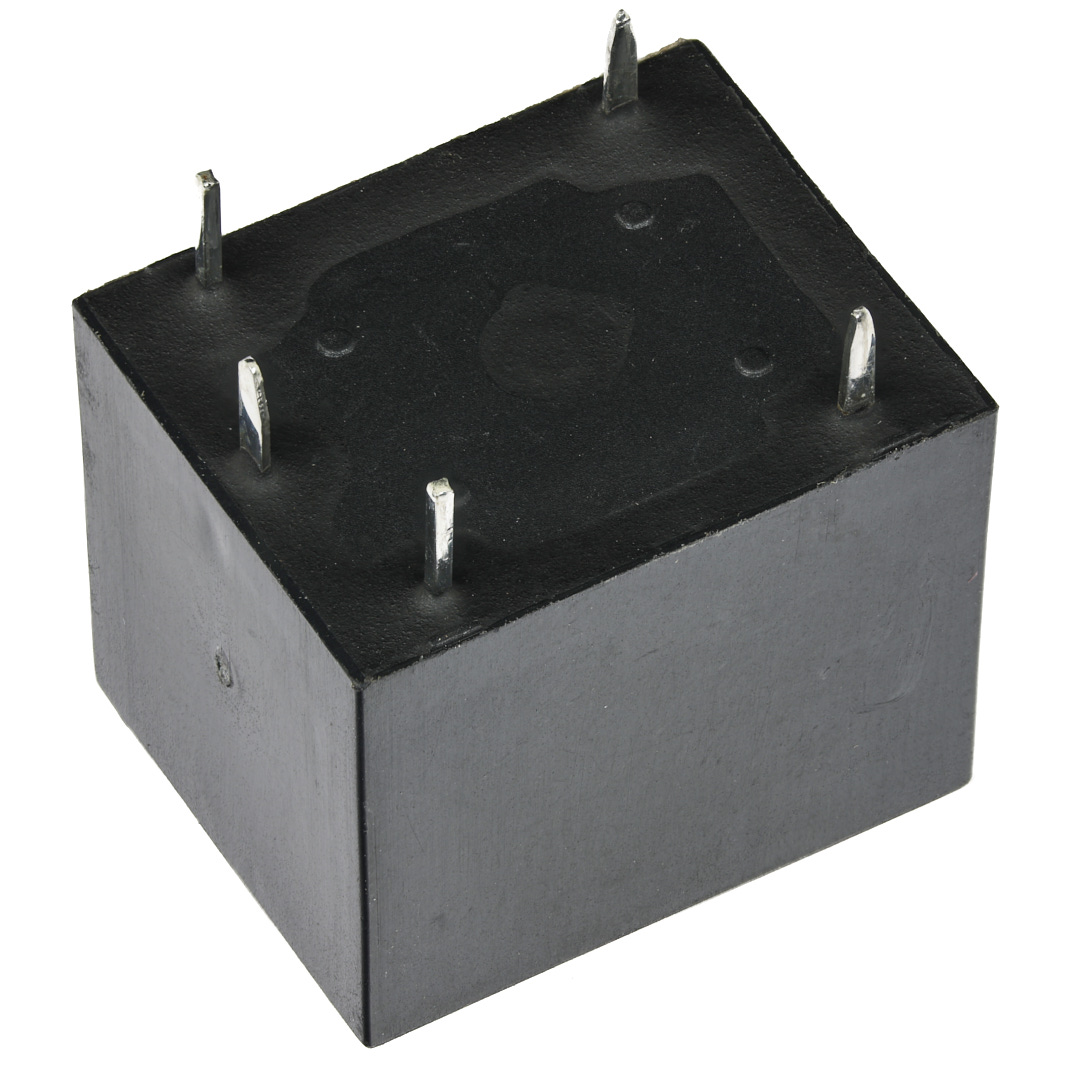

Реле электромагнитное KEEN SIDE KSEM-SK-1C/12VDC ECO/B. Коммутирует нагрузку до 7 А при 250 В переменного тока, имеет одну переключающую группу контактов (SPDT) и герметичный корпус с защитой от флюса. Катушка на 12 В постоянного тока потребляет 360 мВт, время срабатывания не превышает 10 мс. Подходит для промышленной автоматики, систем управления и бытовой техники.
Технические характеристики
| Тип | реле |
| Вес | approx. 9g |
| Тип монтажа | Выводной |
| Тип вывода | PCB pins |
| Тип герметизации | Flux Proof (RTII) |
| Мощность катушки | 360mW |
| Артикул | KSEM-SK-1C/12VDC ECO/B |
| Форма контакта | 1C (SPDT) |
| Время срабатывания | ≤10ms |
| Тип корпуса | PVC tray, 50pcs per tray |
| Время отпускания | ≤5ms |
| Сопр. катушки | 400Ω ±10% |
| Мех. ресурс | 10000000 |
| Макс. напряжение катушки | 19.92VDC |
| Материал контакта | сплав серебра |
| Одобр. безоп. | UL/cUL: 7A 250VAC/28VDC 85°C 50,000 cycles; TUV: 7A 250VAC/28VDC 85°C 100,000 cycles |
| Размеры упаковки | 19.0 x 15.2 x 15.4 mm |
| Эл. прочность | 1500VAC 1min (coil to contacts) / 750VAC 1min (between contacts) |
| Макс. коммутируемая мощность | 2500VA (AC) / 1196W (DC) [NO] |
| Номинальный ток катушки | 30mA |
| Ном. напряжение катушки | 12VDC |
| Мин. допустимая нагрузка | 100mA at 5VDC |
| Вибростойкость | 10-55Hz, 1.5mm double amplitude |
| Сопр. изоляции | 100MΩ at 500VDC |
| Макс. коммутируемый ток | 10A (NO) / 5A (NC) |
| Макс. коммутируемое напряжение | 250VAC / 28VDC |
| Электрическая износостойкость, форма C | 30,000 operations (NO:7A / NC:5A 250VAC resistive, 1s ON 19s OFF) |
| Напряжение срабатывания катушки, мин. | 9VDC |
| Напряжение отпускания катушки, макс. | 0.9VDC |
| Импульсное выдерживаемое напряжение | 4.5kV (1.2x50μs) |
| Рабочая влажность окружающей среды | 5% to 85% |
| Номинал контакта активной нагрузки, НЗ | 7A 250VAC, 7A 28VDC |
| Номинал контакта активной нагрузки, НО | 7A 250VAC, 7A 28VDC |
| Ударная стойкость (разрушение) | 1000m/s² (100G) |
| Ударная нагрузка (без сбоя) | 100m/s² (10G) |
| Раб. темп. окр. среды | -40°C to 105°C |
| Конфигурация контактов | 1C |
| Напряжение катушки, В | 12 |
| Напряжение контактов AC, В | 250 |
| Напряжение контактов DC, В | 28 |
| Размеры мм | 19.0×15.2×15.4 |
| Сопротивление катушки, Ом | 400 |
| Ток катушки, мА | 30 |
| Ток контактов, А | 10 |
| Электрический ресурс | 30000 |
| Рабочая температура | -40…+105 °C |
Аналоги
- HJR-3FF-12VDC-S-Z-4Tianbo Relay
