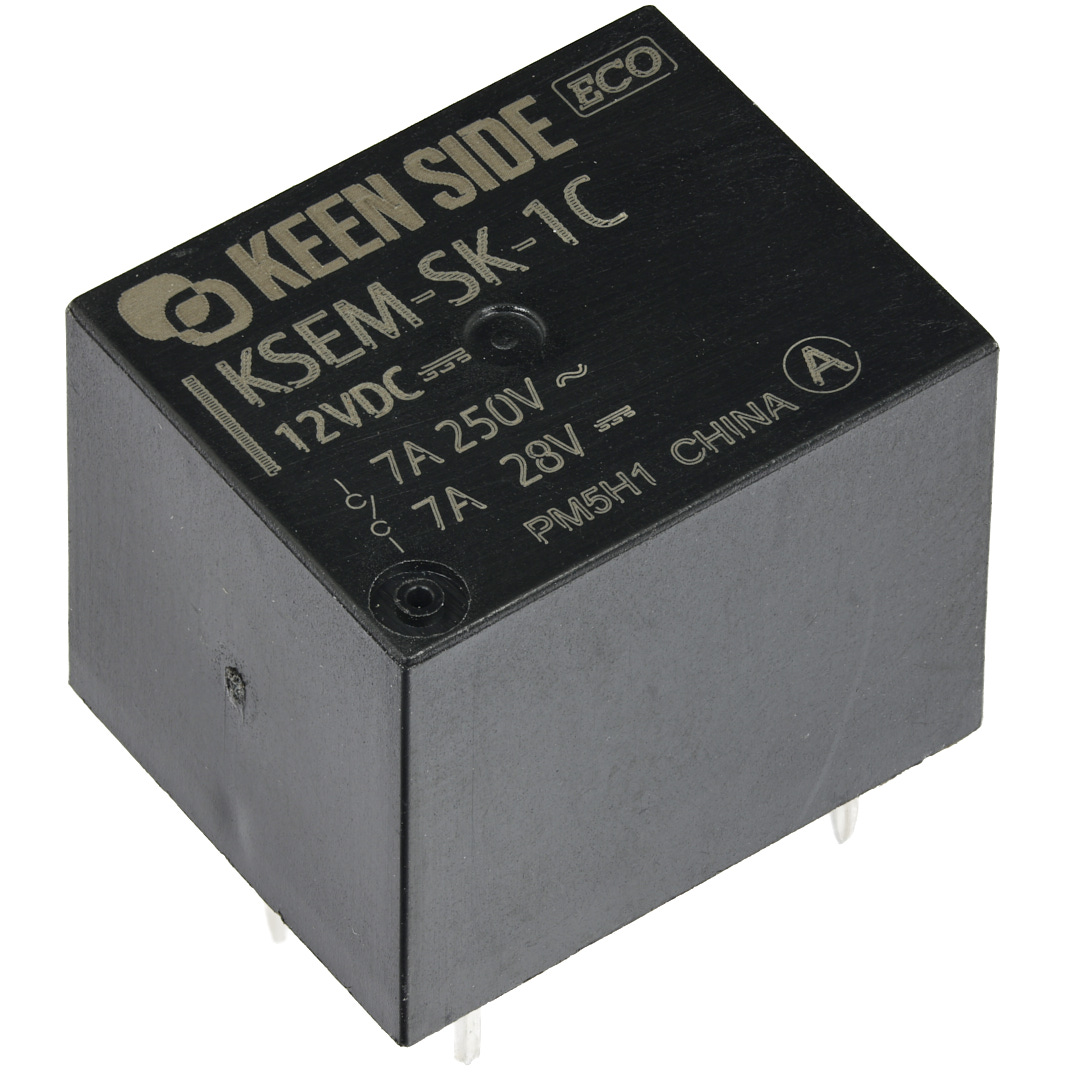

Реле KSEM-SK-1C/12VDC ECO/A
У поставщика
У поставщиков
4 шт.
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 2срок до 2 недель
Цена за шт16,26 ₽
Сумма65,04 ₽
В наличии4 шт
от 4 штюрлицам и ИП
4 шт · Склад 2 · 65,04 ₽
Описание
Реле электромагнитное KEEN SIDE KSEM-SK-1C/12VDC ECO/A в миниатюрном корпусе Sugarcube (T73) для монтажа на плату. Рассчитано на напряжение катушки 12 В постоянного тока с потреблением 360 мВт, коммутирует цепь с переключающим контактом (SPDT). Время срабатывания не превышает 10 мс, механический ресурс — до 10 миллионов циклов. Подходит для промышленной автоматики и бытовой электроники.
Технические характеристики
| Тип | реле |
| Вес | 9g |
| Корпус | Sugarcube relay (T73) |
| Влажность | 5% to 85% |
| Тип монтажа | Выводной |
| Тип вывода | PCB pins |
| Тип герметизации | Flux proof (RTII) or Fully sealed (RTIII) option |
| Цвет корпуса | Black (optional Green) |
| Мощность катушки | 360mW |
| Размеры | 19.0 x 15.2 x 15.4 mm |
| Артикул | KSEM-SK-1C/12VDC ECO/A |
| Ток катушки | 30mA |
| Форма контакта | 1C (SPDT) |
| Время срабатывания | ≤10ms |
| Время отпускания | ≤5ms |
| Номер файла UL | E513402 |
| Сопр. катушки | 400Ω ±10% |
| Номер файла TUV | R50463327 |
| Мех. ресурс | 10000000 |
| Макс. напряжение катушки | 19.92VDC |
| Материал контакта | сплав серебра |
| Одобр. безоп. | UL/cUL, TUV |
| Номинал контакта NC | 7A 250VAC / 7A 28VDC |
| Номинал контакта NO | 7A 250VAC / 7A 28VDC |
| Сопр. контакта | ≤100mΩ at 1A 6VDC |
| Ном. напряжение катушки | 12VDC |
| Мин. допустимая нагрузка | 100mA at 5VDC |
| Вибростойкость | 10 to 55Hz, 1.5mm double amplitude |
| Сопр. изоляции | 100MΩ at 500VDC |
| Макс. коммутируемое напряжение | 250VAC / 28VDC |
| Рабочая температура | -40…+105 °C |
| Макс. коммутируемая мощность, НЗ | 1250VA |
| Макс. коммутируемая мощность, НР | 2500VA |
| Макс. напряжение срабатывания катушки | 9VDC |
| Мин. напряжение отпускания катушки | 1.2VDC |
| Макс. коммутируемый ток, НЗ | 5A |
| Макс. коммутируемый ток, НР | 10A |
| Импульсное выдерживаемое напряжение | 4.5kV (1.2x50μs) |
| Электрическая износостойкость NC 3 А 28 В DC | 5,000 operations |
| Электрическая износостойкость NO 7 А 28 В DC | 50,000 operations |
| Электрическая износостойкость NC 5 А 250 В AC | 30,000 operations |
| Электрическая износостойкость, 5 А, 250 В перем. тока | 100,000 срабатываний |
| Ударная стойкость (разрушение) | 100G (1000m/s²) |
| Ударная нагрузка (без сбоя) | 10G (100m/s²) |
| Диэл. прочность катушка-контакт | 1500VAC 1min |
| Эл. прочность разомкнутых контактов | 750VAC 1min |
| Конфигурация контактов | 1C |
| Напряжение катушки, В | 12 |
| Напряжение контактов AC, В | 250 |
| Напряжение контактов DC, В | 28 |
| Размеры мм | 19.0×15.2×15.4 |
| Сопротивление катушки, Ом | 400 |
| Ток контактов, А | 10 |
Аналоги
- HJR-3FF-12VDC-S-ZTianbo Relay
