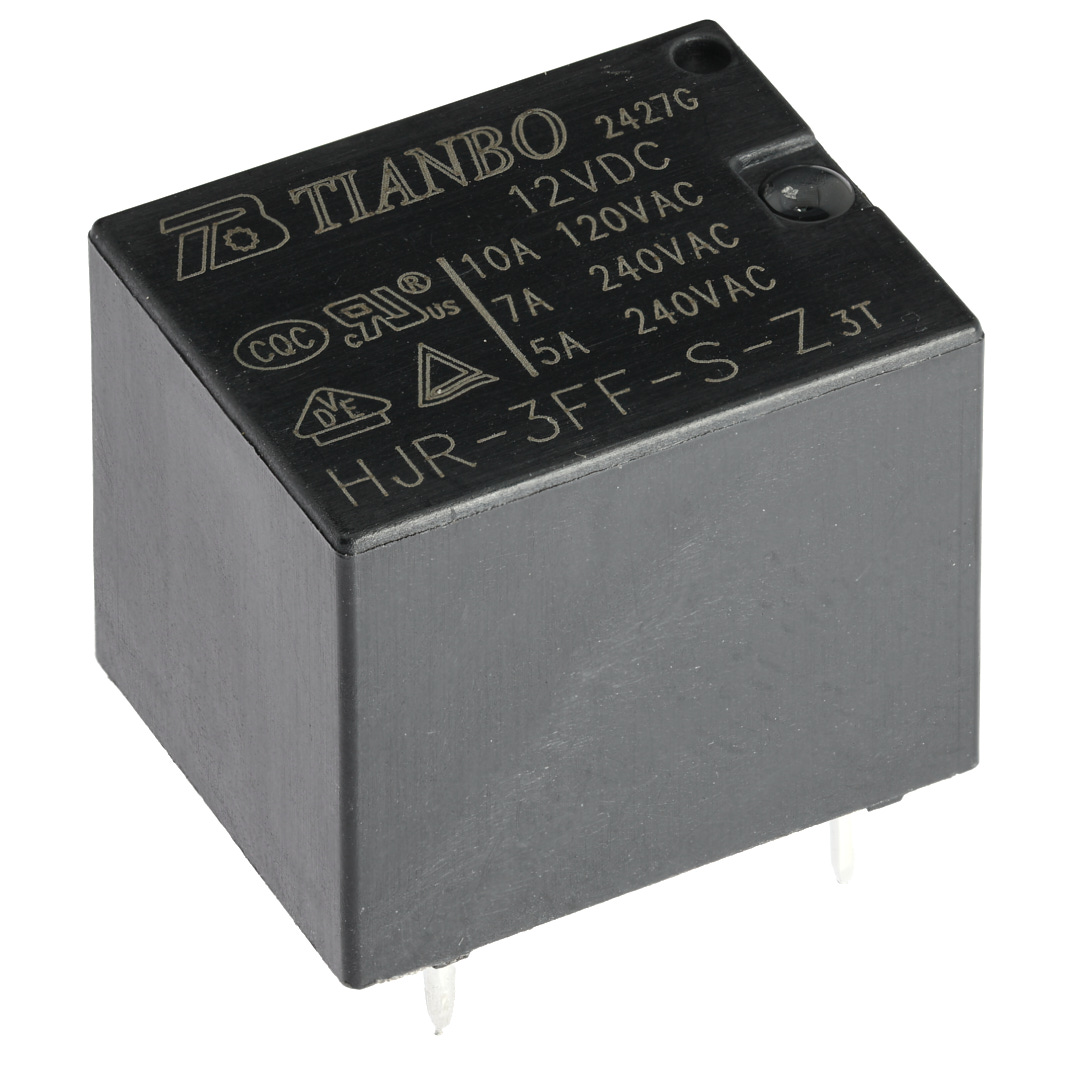

Реле HJR-3FF-12VDC-S-Z
В наличии
На своём складе
30 870 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Москванаш складотгрузка сразу
Цена за шт38,75 ₽
Сумма387,50 ₽
В наличии30 870 шт
от 10 шт
от 20 — 37,73 ₽ (−3%)
10 шт · Москва · 387,50 ₽
Описание
Реле электромагнитное Tianbo Relay серии HJR-3FF на 12 В постоянного тока. Коммутирует нагрузку до 15 А при напряжении до 2770 ВА или 240 Вт, установка в отверстия на плату. Работает в диапазоне температур от -40 до +85 °C. Применяется в промышленной автоматике и блоках питания.
Технические характеристики
| Тип | Реле электромагнитное |
| AC/DC | DC |
| Мощность, Вт | 0,36 |
| Ширина | 15,4 |
| Высота | 15,5 |
| Изоляция | 1500 |
| Длина | 19 |
| Серия | HJR-3FF |
| Ток, А | 15A |
| Корпус | 19 x 15.4 x 15.5 |
| Напряжение, В | 3,5,6,9,12,18,24,48 В(пост.) |
| Отрасль | силовое реле |
| Магнитный | Моностабильная |
| Монтаж (доп.) | в отверстия на плату |
| Напр. катушки | 12 |
| Схема соед. | 1C |
| Макс. мощность | 2770 ВА / 240 Вт |
| Мощн. упр. | 0.36 |
| Рабочая температура | -40…+85 °C |
| Ток макс., А | 7 |
| Макс. напряжение | 30 |
| Макс. напряжение | 250В(перем.)/30В(пост.) |
| Макс. AC напр. | 240 |
| Конфигурация контактов | 1CO |
| Время отпускания, мс | 5 |
| Время срабатывания, мс | 10 |
| Герметизация | герметичное |
| Макс. коммутируемая мощность DC, Вт | 240 |
| Макс. коммутируемая мощность, В·А | 2770 |
| Материал контакта | сплав серебра |
| Мех. ресурс | 10000000 |
| Мощность катушки, Вт | 0,36 |
| Напряжение катушки, В | 12 |
| Напряжение контактов AC, В | 240 |
| Напряжение контактов DC, В | 30 |
| Напряжение отпускания, В | 0,6 |
| Напряжение срабатывания, В | 9 |
| Размеры мм | 19×15.4×15.5 |
| Сопротивление изоляции, МОм | 100 |
| Сопротивление катушки, Ом | 400 |
| Сопротивление контакта, мОм | 100 |
| Тип катушки | DC |
| Тип монтажа | Выводной |
| Ток катушки, мА | 30 |
| Ток контактов, А | 7 |
| Форма контакта | 1C |
| Электрический ресурс | 100000 |
| Электропрочность катушка–контакты, В | 1500 |
Аналоги
- NT73-2CS10DC12V0.36 (FORWARD)
- HF3FA/012-ZST (HONGFA)
- HF3FA/012-ZSTF (HONGFA)
- HJR-3FF-S-Z/12VDC (TIANBO)
- G5LE1412DC (OMRON)
- HF3FF/012-1HSTF (HONGFA)
- G5LE-14 DC12 (OMRON)
- HF3FF/012-1ZST (HONGFA)
- NRP10-C12D (NCR)
- HF7FD/012-1ZSTF[310] (HONGFA)
- NRP07-C12D (NCR)
- TRD-12VDC-SC-CL-R (TS)
- NRP07-C12D-S (NCR)
- TRU-12VDC-SB-CL-R (TS)
- HF7FD/012-1ZSTF (HONGFA)
- G5Q14EU12DCTY (OMRON)
- G5Q14DC12 (OMRON)
- G5SB1412DC (OMRON)
- HF33F/012-ZS3F (HONGFA)
- TRU-5VDC-SB-CL (TS)
- G5Q14EU12DC (OMRON)
- HF152F/012-1ZS (HONGFA)
- 833H-1C-C 12VDC (SONGCHU)
- BS-115C-12A-DC12V (BESTAR)
- G5Q14EUDC12 (OMRON)
- SJE-SH-112DH2-F (SANYOU)
- TRJ-12VDC-SA-CD-R (TS)
- 812H-1C-C 12VDC (SONGCHU)
- BS-115C-12A-12VDC (BESTAR)
- BS-115C-12A-12VDCBestar
- TRD-12VDC-SC-CL-RTai-Shing Electronic Components
- NRP07-C12D-SNCR Industrial
- 833H-1C-C 12VDCSONGCHU
- HK3FF-DC12V-SHGHuike
- RWH-SH-112D
- SRD-SH-112D
- SRD-12VDC-S-L-CSongle
- HF3FF/012-1ZSTHongfa
- 812HM-1C-C 12VDC
- YL303H-S-12VDC-1ZYLE
