Реле KSEM-SK-1C/12VDC ECO/1
У поставщика
У поставщиков
4 шт.
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 2срок до 2 недель
Цена за шт14,91 ₽
Сумма59,64 ₽
В наличии4 шт
от 4 штюрлицам и ИП
4 шт · Склад 2 · 59,64 ₽
Описание

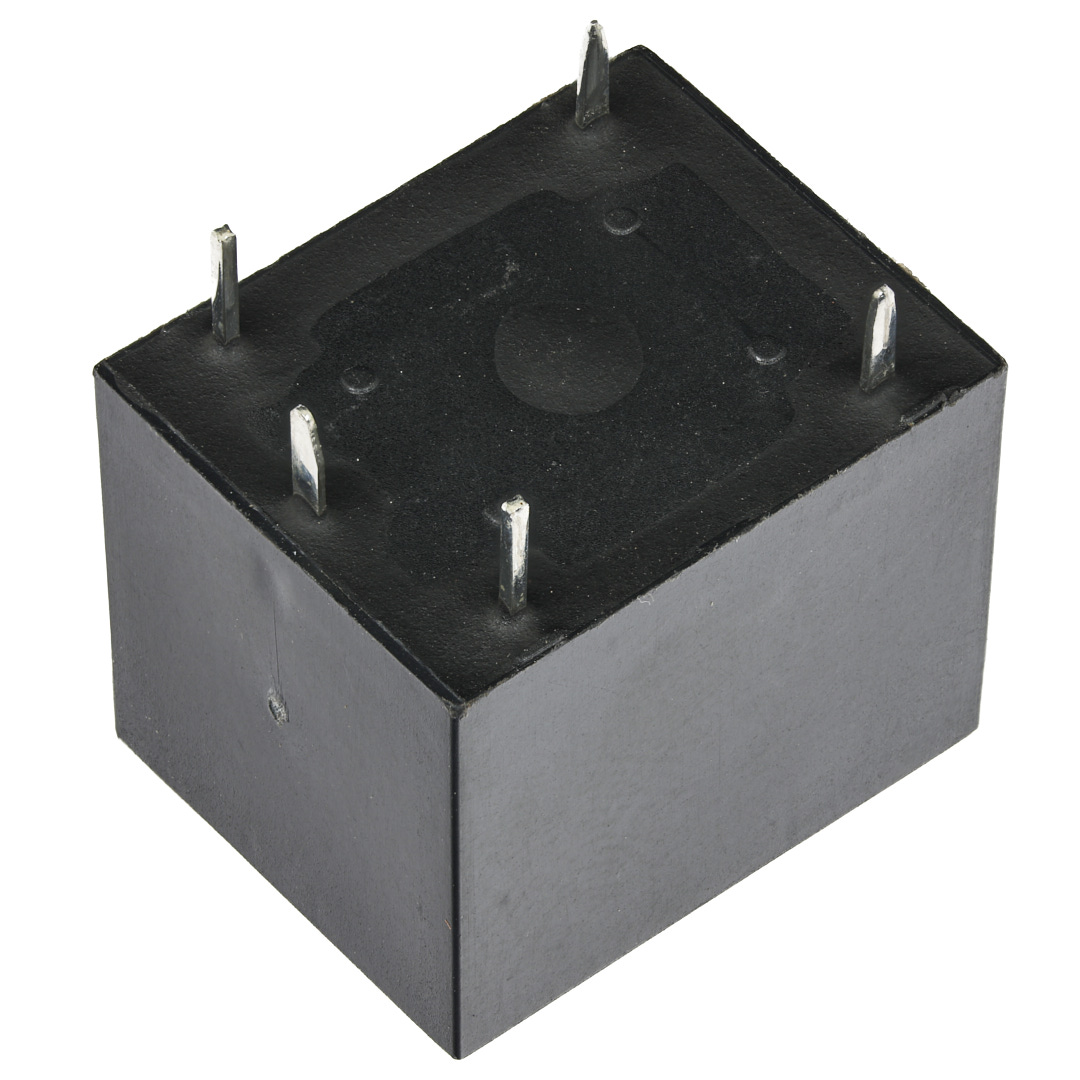

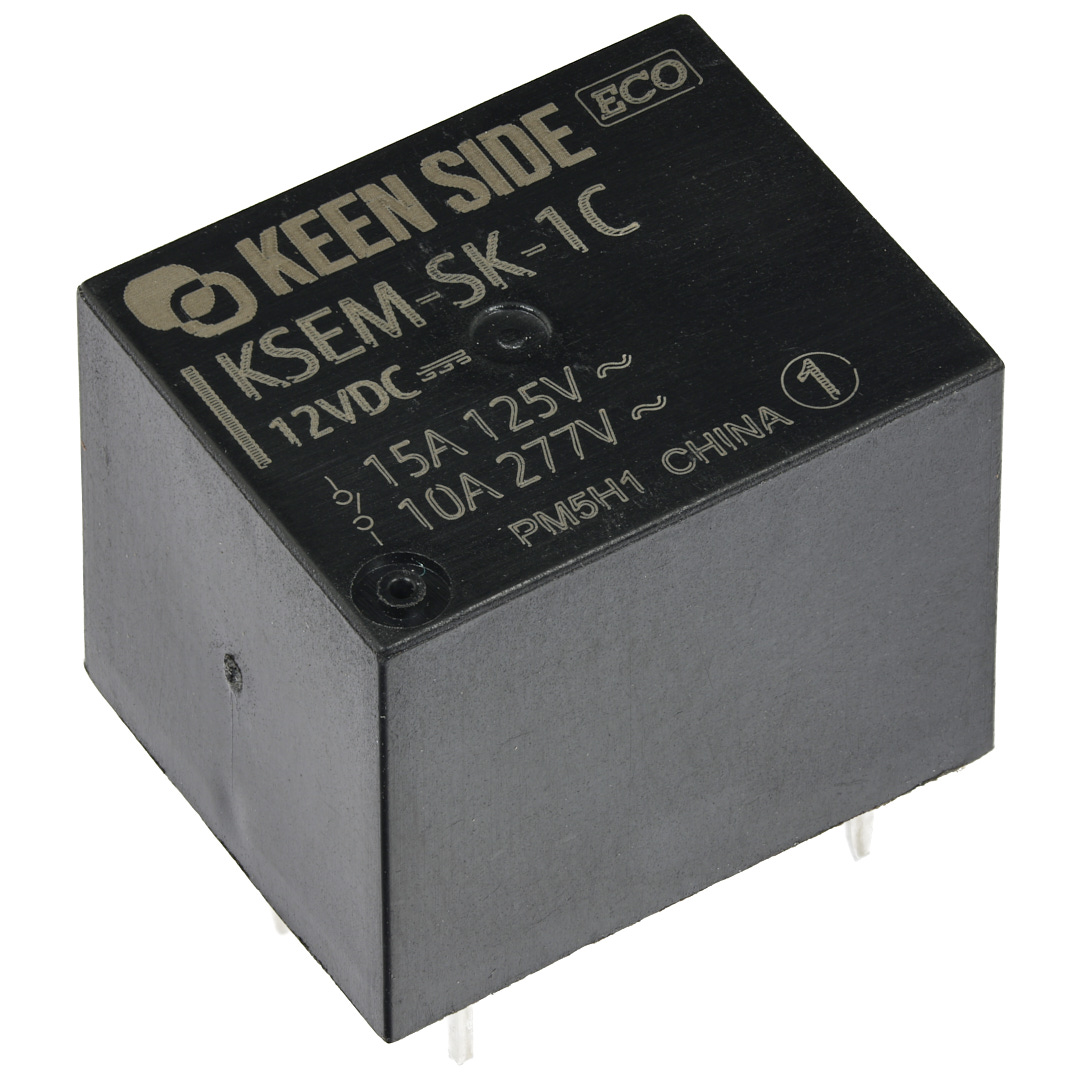

Реле электромагнитное KEEN SIDE KSEM-SK-1C/12VDC ECO/1 на 12 В постоянного тока. Модель с переключающей группой контактов 1C (SPDT) рассчитана на коммутацию до 10 А, потребляемая мощность катушки — 360 мВт. Корпус для монтажа в отверстия на печатную плату, доступны варианты с защитой от пайки или полной герметизацией. Применяется в промышленной автоматике, блоках управления и бытовой электронике.
Технические характеристики
| Тип | электромеханическое реле |
| Вес | approx 9g |
| Упаковка | PVC tray (50pcs), carton (1000pcs) |
| Тип герметизации | Flux Proof (RTII) or Fully Sealed (RTIII) optional |
| Мощность катушки | 360mW |
| Ток катушки | 30mA |
| Форма контакта | 1C (SPDT, Form C) |
| Тип корпуса | PCB Through-Hole |
| Размеры мм | 19.0×15.2×15.4 |
| Сопр. катушки | 400Ω ±10% |
| Мех. ресурс | 10000000 |
| Доп. примечания | Black case (10A/7A rating); green case optional for 5A |
| Материал контакта | сплав серебра |
| Макс. время срабатывания | 10ms |
| Макс. время отпускания | 5ms |
| Одобр. безоп. | UL/cUL, TUV |
| Конфиг. выводов | 5 pins for 1C (SPDT) |
| Сопр. контакта | ≤100mΩ (1A 6VDC) |
| Макс. коммутируемая мощность | 2500VA / 1196W |
| Ном. напряжение катушки | 12VDC |
| Мин. допустимая нагрузка | 100mA at 5VDC |
| Вибростойкость | 10-55Hz, 1.5mm double amplitude |
| Сопр. изоляции | ≥100MΩ at 500VDC |
| Макс. коммутируемый ток | 10A |
| Макс. коммутируемое напряжение | 250VAC / 28VDC |
| Макс. номинальное напряжение катушки | 19.92VDC |
| Напряжение срабатывания катушки, мин. | 9VDC |
| Напряжение отпускания катушки, макс. | 1.2VDC |
| Артикул производителя | KSEM-SK-1C/12VDC ECO/1 |
| Импульсное выдерживаемое напряжение | 4.5kV (1.2/50µs) |
| Рабочая влажность окружающей среды | 5% to 85% |
| Номинал контакта NC, активная нагрузка | 10A 250VAC / 7A 250VAC / 7A 28VDC |
| Номинал контакта NO, активная нагрузка | 10A 250VAC / 7A 250VAC / 7A 28VDC |
| Электрическая износостойкость NC 3 А 28 В DC | 5,000 operations |
| Электрическая износостойкость NO 7 А 28 В DC | 50,000 operations |
| Электрическая износостойкость NC 5 А 250 В AC | 30,000 operations |
| Электрическая износостойкость, 5 А, 250 В перем. тока | 100,000 срабатываний |
| Раб. темп. окр. среды | -40°C to 105°C |
| Удар без питания, разрушение | 1000m/s² (100G) |
| Удар без питания, сбой | 100m/s² (10G) |
| Диэл. прочность катушка-контакт | 1500VAC 1min |
| Эл. прочность разомкнутых контактов | 750VAC 1min |
| Время отпускания, мс | 5 |
| Время срабатывания, мс | 10 |
| Конфигурация контактов | 1C |
| Напряжение катушки, В | 12 |
| Напряжение контактов AC, В | 250 |
| Напряжение контактов DC, В | 28 |
| Сопротивление катушки, Ом | 400 |
| Тип монтажа | Выводной |
| Ток контактов, А | 10 |
| AC/DC | DC |
| Рабочая температура | -40…+105 °C |
Аналоги
- HJR-3FF-12VDC-S-ZTianbo Relay
