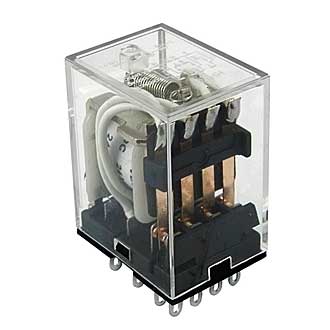

Реле HJQ-22F-24VDC-4Z 5A
У поставщика
У поставщиков
655 шт.
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 107,79 |
| от 6 | 100,61 |
| от 12 | 97,01 |
| от 25 | 91,98 |
Цены поставщиков
Склад 15
В наличии:650 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 50 | 103,86 |
Склад 7
В наличии:5 шт
Цена по запросуОписание
Реле электромагнитное RUICHI HJQ-22F на 24 В постоянного тока с 4 переключающими группами контактов (4PDT). Коммутирует нагрузку до 5 А при напряжении до 240 В переменного или 28 В постоянного тока, потребляемая мощность катушки — 0,9 Вт. Корпус предназначен для монтажа на печатную плату (THT) или через розетку, опционально доступна версия с фланцем. Подходит для промышленной автоматики, систем управления и коммутации сигнальных цепей.
Технические характеристики
| Модель | HJQ-22F |
| Мощность, Вт | 0.9 Вт |
| Вес | approx 35g |
| Ток, А | 5A |
| Корпус | 28 (44) х 21.5 х 35 |
| Напряжение, В | 5,6,12,24,48,110,120 В(пост.); 6,12,24,48,110,120,220/240 В(перем.) |
| Влажность | 40-85% |
| Тип монтажа | THT |
| Макс. мощность | 1200 ВА / 140 Вт |
| Мощность катушки | 0.9W |
| Размеры | { "overall": "see datasheet drawing", "mounting_hole_pitch": "38mm for flanged version" } |
| Led option | available (with or without) |
| Макс. напряжение | 240В(перем.)/28В(пост.) |
| Форма контакта | 4Z (4PDT) |
| Минимальная нагрузка | 100mA 5VDC |
| Время срабатывания | 25ms |
| Тип упаковки | P type (PCB) or B type (socket mount), with optional flange |
| Время отпускания | 25ms |
| Сопр. катушки | 640Ω |
| Материал контакта | Silver Alloy |
| Станд. безоп. | UL, cUL, CQC |
| Темп. диапазон | -40°C to +70°C |
| Coil current rated | 37.5mA |
| Сопр. контакта | 100mΩ max at 6VDC 1A |
| Макс. рабочее напряжение | 18VDC |
| Макс. коммутируемая мощность | 1200VA / 140W |
| Мин. напряжение отпускания | 2.4VDC |
| Ном. напряжение катушки | 24VDC |
| Вибростойкость | 10-55Hz, 1.5mm |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 5A |
| Макс. коммутируемое напряжение | 240VAC / 28VDC |
| Max applicable voltage | 31.2VDC (130% at 70°C), 40.8VDC (170% at 23°C) |
| Удар без поврежд. | 100G |
| Coil voltage ac versions | 6,12,24,48,110,120,220/240VAC |
| Coil voltage dc versions | 5,6,12,24,48,110,120,220/240VDC |
| Freewheeling diode option | D1 or D2 (DC coils only) |
| Удар при работе | 20G |
| Contact rating resistive load | 5A 240VAC, 5A 28VDC |
| Dielectric strength contacts coil | 1500VAC for 1 minute |
| Эл. прочность разомкнутых контактов | 1000VAC for 1 minute |
| Макс. частота переключения | 1800 ops/hr |
| Макс. мех. частота | 18000 ops/hr |
