Источники питания на DIN рейку HDR-15-5
Временно отсутствует
Цены
Представлены цены на предыдущую партию — уточняйте при заказе
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 436,38 |
| от 4 | 430,36 |
| от 8 | 424,34 |
| от 15 | 421,33 |
Описание

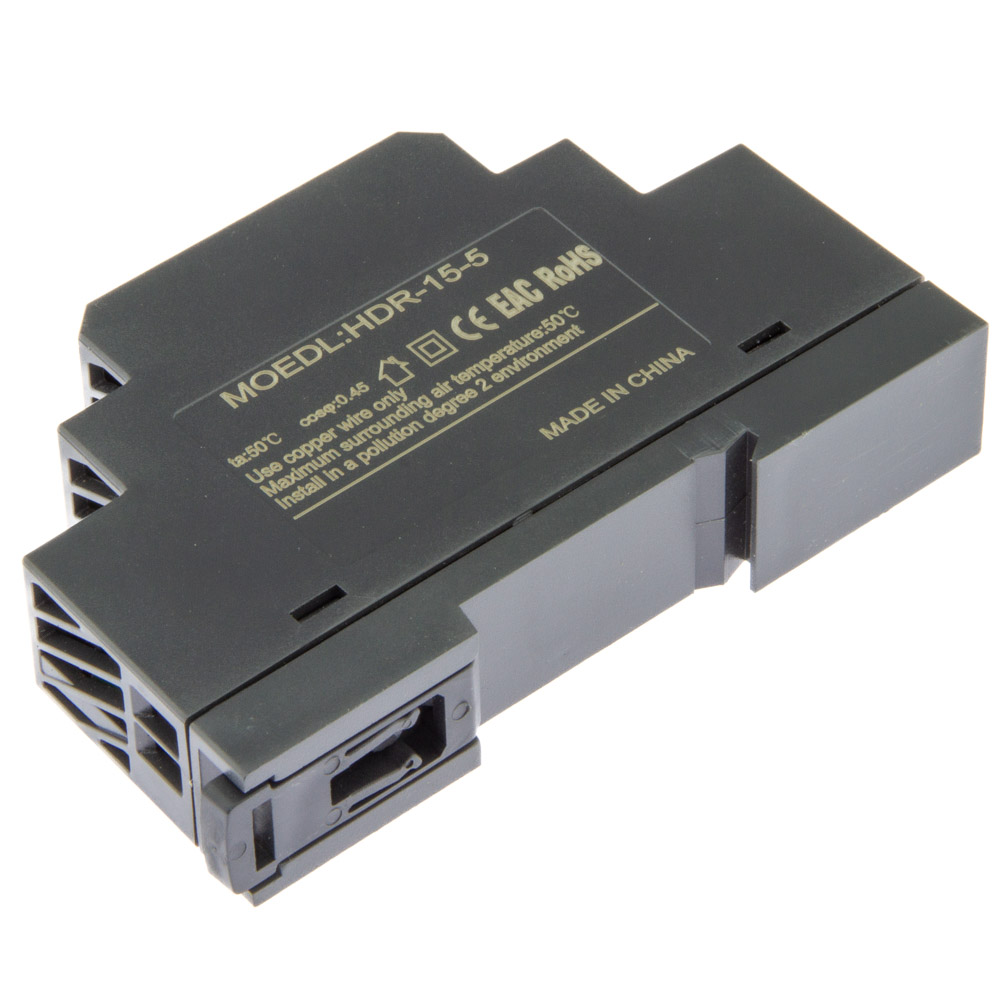

Блок питания HDR-15-5 от KEEN SIDE — компактный источник на DIN-рейку мощностью 12 Вт с выходом 5 В и током до 2,4 А. Работает от сети 85…264 В AC, корпус пластиковый габаритами 17,5 × 90 × 54,5 мм, КПД около 80 %. Есть защита от перегрузки, перенапряжения и короткого замыкания. Подходит для промышленной автоматики и шкафов управления.
Технические характеристики
| Серия | HDR |
| Номинальное выходное напряжение | 5 В |
| Максимальный ток | 2,4 А |
| Диапазон тока | 0…2,4 А |
| Максимальная мощность | 12 Вт |
| Пульсации и шум (макс.) | 80 мВ |
| Диапазон регулирования выходного напряжения | 4,5…5,5 В |
| Допуск выходного напряжения | ±2,0 % |
| Нестабильность при изменении входного напряжения | ±1,0 % |
| Нестабильность при изменении нагрузки | ±1,0 % |
| Время выхода на режим | 2000 мс, нарастание 80 мс при 230 В перем. · 2000 мс, 80 мс при 115 В перем. (полная нагрузка) |
| Время удержания (тип.) | 30 мс при 230 В перем. · 12 мс при 115 В перем. (полная нагрузка) |
| Диапазон входного напряжения | 85…264 В перем. (допустимо 277 В перем.) · 120…370 В пост. (допустимо 390 В пост.) |
| Частота входного напряжения | 47…63 Гц |
| КПД (тип.) | 80 % |
| Входной ток (тип.) | 0,5 А при 115 В перем. · 0,25 А при 230 В перем. |
| Ток включения (тип.) | холодный старт 25 А при 115 В перем. · 45 А при 230 В перем. |
| Защита от перегрузки | 115…145 % номинальной мощности. Прерывистый режим при падении выходного напряжения ниже 50 %, восстановление автоматическое. Ограничение тока в диапазоне 50…100 % номинального выходного напряжения, восстановление автоматическое. |
| Защита от перенапряжения | 5,75…6,75 В; отключение выхода, восстановление повторным включением питания |
| Защита от короткого замыкания | выходное напряжение снижается до нуля, выход отключается, восстановление автоматическое после устранения неисправности |
| Рабочая температура | −30…+70 °C |
| Относительная влажность (раб.) | 20…90 % без конденсации |
| Условия хранения | −40…+85 °C, влажность 10…95 % без конденсации |
| Температурный коэффициент | ±0,03 %/°C (0…45 °C) |
| Устойчивость к вибрации | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z; монтаж по IEC 60068-2-6 |
| Высота над уровнем моря | до 2000 м |
| Категория перенапряжения | III; по EN61558, EN50178, EN60664-1, EN62477-1; до 2000 м над уровнем моря |
| Напряжение изоляции | вход — выход: 4 кВ перем. |
| Сопротивление изоляции | вход — выход: 100 МОм / 500 В пост. / 25 °C / влажность 70 % |
| Габариты (Ш × В × Г) | 17,5 × 90 × 54,5 мм |
| Масса, нетто | 70 г |
| Наработка на отказ | 3 724,3 тыс. ч по Telcordia SR-332 (Bellcore) · 1 166,1 тыс. ч по MIL-HDBK-217F (25 °C) |
| Упаковка | 160 шт в коробе, 12,9 кг, 0,031 м³ |
Аналоги
- YSD15S-0502400YINGJIAO
- LI15-20B05PR2MORNSUN
