Описание

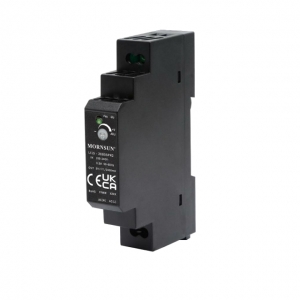

Блок питания LI15-20B05PR2 от MORNSUN — компактный источник питания для монтажа на DIN-рейку. Модель выдаёт 12 Вт при токе до 2,4 А, работает от сети 85–264 В AC или 120–370 В DC и выдерживает температуры от –40 до +70 °C. Корпус шириной 17,5 мм и высотой 90 мм с изоляцией 4000 В подходит для промышленной автоматики и систем управления.
Технические характеристики
| Серия | LI15-20BxxPR2 |
| Выходное напряжение | 15 В |
| Максимальный выходной ток | 2,4 А |
| Мощность | 12 Вт |
| КПД | 80 |
| Материал корпуса | Plastic, heat-resistant (UL94V-0) |
| Рабочая температура | -40...+70 |
| Тип | DIN |
| MTBF | >300,000h |
| RoHS | Да |
| Ширина | 17,5 |
| Высота | 90 |
| Изоляция | 4000 |
| Длина | 58 |
| Вес | 0,06 |
| Горячая замена | Unavailable |
| Тип монтажа | DIN rail TS35X7.5/TS35X15 |
| Устойчивость CS | 10Vr.m.s, Perf. Criteria A |
| Помехоустойчивость RS | 10V/m, Perf. Criteria A |
| Помехоустойчивость EFT | ±2kV, Perf. Criteria A |
| Эмиссия CE | CISPR32/EN55032 класс B |
| Эмиссия RE | CISPR32/EN55032 класс B |
| Устойчивость ESD | Contact ±4kV / Air ±8kV, Perf. Criteria A |
| Минимальная нагрузка | 0% |
| Выходная мощность | 12W |
| Класс безопасности | CLASSII |
| Модель изделия | LI15-20B05PR2 |
| Метод охлаждения | свободная воздушная конвекция |
| Вх. напряжение AC, В | 85 |
| Вх. AC напр. 2 | 264 |
| Вх. напряжение DC, В | 120 |
| Вх. напряжение DC 2, В | 370 |
| Вых. ток | 2.4A |
| Устойчивость к импульсам | line to line ±1kV, Perf. Criteria A |
| Вх. частота | 47-63Hz |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±1% |
| Гармонический ток | IEC/EN61000-3-2 CLASS A |
| Входное AC напряжение | 85-264VAC |
| Входное напряжение DC | 120-370VDC |
| Макс. время запуска | 2s |
| Размеры упаковки | 90.00x58.00x17.50mm |
| Макс. емк. нагр. | 2000µF |
| КПД при 230 В AC | 80% |
| Макс. влажн. хр. | 95%RH |
| Ток утечки при 240 В AC | 0.5mA |
| Номинальное выходное напряжение | 5V |
| Высота эксплуатации макс. | 2000m |
| Тип. время удержания 115В | 12ms |
| Время удержания 230В AC тип. | 30ms |
| Защита от перегрузки по току | ≥110% Io, constant current limiting, self-recovery |
| Макс. темп. хр. | +85°C |
| Мин. темп. хр. | -40°C |
| Типовая частота переключения | 65kHz |
| Темп. коэф. | ±0.02%/°C |
| Макс. входной ток 115 В AC | 0.5A |
| Макс. входной ток 230 В AC | 0.25A |
| Power derating above 50c | 2.5%/°C |
| Снижение мощности при низком входе | 1.34%/VAC |
| Защита от КЗ | Hiccup, continuous, self-recovery |
| Типовой пусковой ток 115В | 15A |
| Типовой пусковой ток 230В | 25A |
| Макс. раб. темп. | +70°C |
| Мин. раб. темп. | -40°C |
| Output ripple noise 5v max | 80mV |
| Output voltage accuracy 5v | ±2% |
| Провалы и прерывания напряжения | 100% dip 1 period, 30% dip 25 periods, 100% interruptions 250 periods, Perf. Criteria B |
| Напряжение изоляции вх/вых | 4000VAC |
| Over voltage protection 5v max | 6.75V |
| Power derating below minus 30c | 5%/°C |
| Диапазон регулировки выходного напряжения | 4.5-5.5V |
| Потребление в дежурном режиме 230 В AC, макс. | 0.3W |
| Макс. входное напряжение AC, В | 264 |
| Макс. входное напряжение DC, В | 370 |
| Мин. входное напряжение AC, В | 85 |
| Мин. входное напряжение DC, В | 120 |
