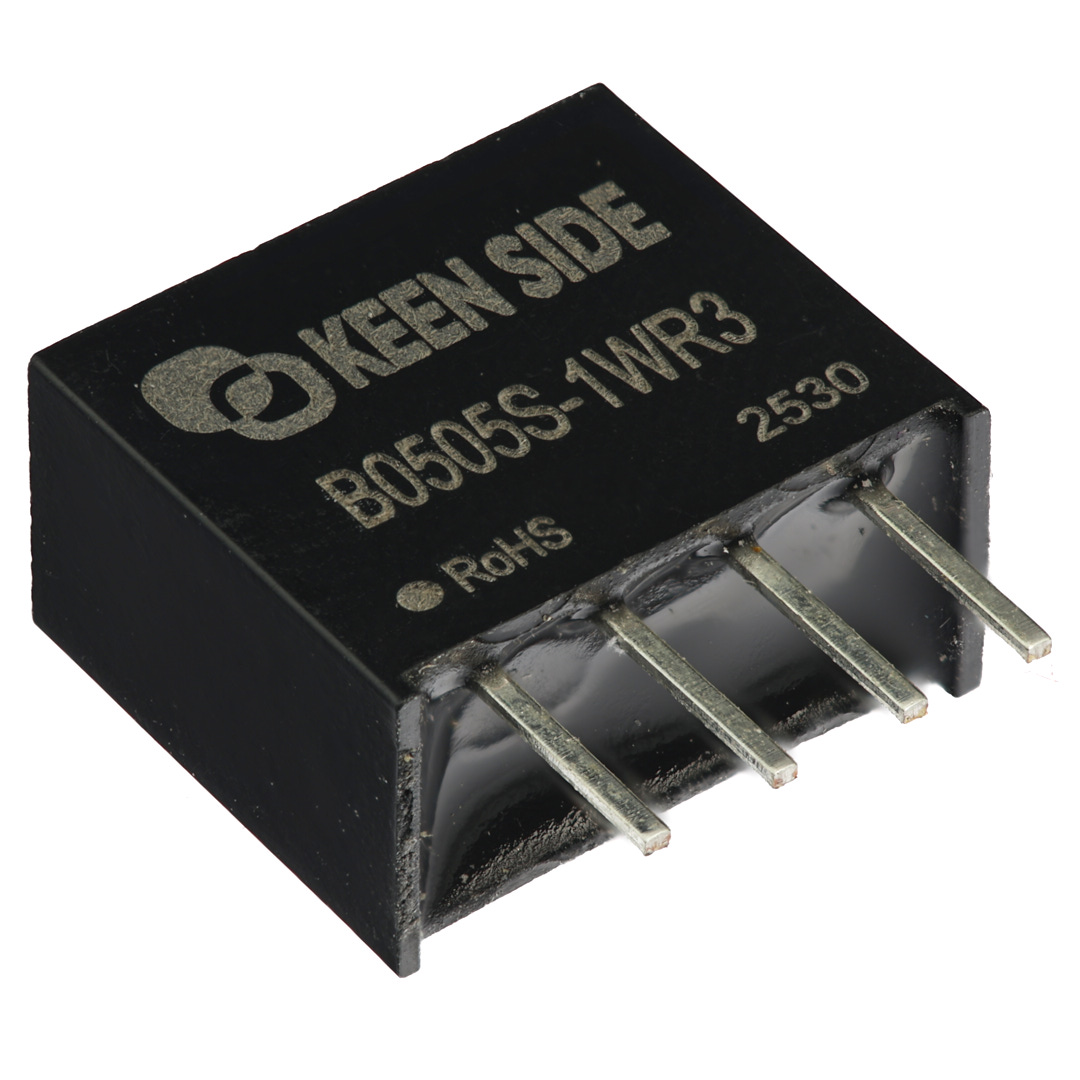

DC-DC преобразователь B0505S-1WR3
Нет в наличии
Описание
DC-DC преобразователь B0505S-1WR3 от KEEN SIDE. Модель обеспечивает выходное напряжение 5 В при токе до 200 мА и мощности 1 Вт, выполнена в компактном корпусе SIP с гальванической изоляцией 1500 В. КПД достигает 81%, охлаждение естественное конвекционное. Подходит для питания изолированных цепей в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| MTBF | 2000Kh @25°C |
| Мощность, Вт | 1 Вт |
| Охлаждение | natural air convection |
| Ток, А | 200 мА |
| Корпус | SIP |
| Напряжение, В | 5.0 В |
| Горячая замена | not supported |
| Тип монтажа | THT |
| Вес тип. | 1.2g |
| Ems esd air | ±8kV |
| Вх. фильтр | capacitive filtering |
| Вых. мощность | 1W |
| Тип упаковки | SIP |
| Тип. КПД | 81% |
| Вых. напряжение | 5V |
| Ems esd contact | ±6kV |
| Материал корпуса | black flame-retardant plastic |
| Напр. изоляции | 1500VDC min |
| Макс. вых. ток | 200mA |
| Размеры упаковки | 11.6x6x10.10mm |
| Диап. вх. напр. | 4.50-5.50V |
| Номинальное входное напряжение | 5V |
| Макс. регулировка линии | 1.5% |
| Макс. регулировка нагрузки | 20% |
| Типовая регулировка нагрузки | 10% |
| Макс. емк. нагрузка | 1000uF |
| Сопр. изоляции | 1000MOhm min @500VDC |
| Emi radiation standard | CISPR32/EN55032 CLASS B |
| Диапазон влажности хранения | 5-95% RH |
| Welding hand soldering | 370±10°C @3-5s |
| Welding wave soldering | 260±10°C @5-10s |
| Emi conduction standard | CISPR32/EN55032 CLASS B |
| Пульсации вых. макс. | 120mVp-p |
| Output ripple noise typ | 50mVp-p |
| Точность выходного напряжения | -5% to +3% |
| Темп. коэф. | ±0.03%/°C |
| Ems performance criteria | B |
| Защита от КЗ | sustainable self-healing |
| Макс. ток х.х. | 10mA |
| Типовой входной ток без нагрузки | 5mA |
| Макс. входное импульсное напряжение | 8V |
| Типовая изоляционная емкость | 30pF |
| Диап. темп. хр. | -55 to +125°C |
| Диапазон частоты переключения | 200-400kHz |
| Макс. входной ток при полной нагрузке | 251mA |
| Типовой входной ток при полной нагрузке | 243mA |
| Диап. раб. темп. | -40 to +85°C |
