Преобразователь DC/DC, на печатную плату, 1 Вт
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
5 901 шт.
Норм. уп.: 10
Цены поставщиков
Склад 39
В наличии:4 873 шт.
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 403,77 |
| от 10 | 387,79 |
| от 17 | 379,20 |
| от 28 | 372,25 |
| от 47 | 365,58 |
Склад 13
В наличии:1 028 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 316,43 |
| от 20 | 299,67 |
| от 30 | 286,35 |
| от 60 | 274,65 |
| от 120 | 266,74 |
Описание

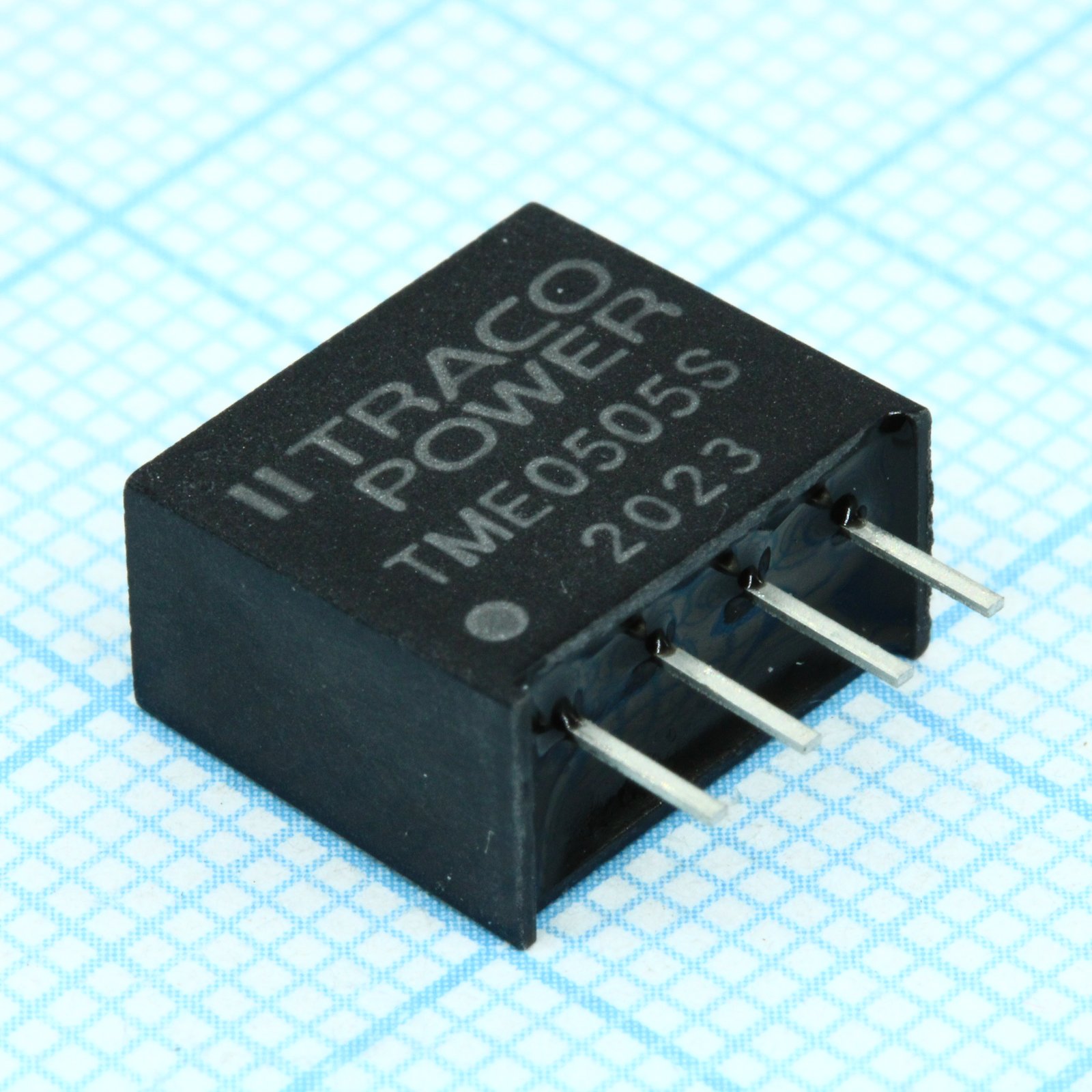

Traco TME 0505S — это DC/DC-преобразователь мощностью 1 Вт для монтажа на печатную плату. Модель работает от 5 В и выдаёт стабилизированные 5 В при токе до 0,2 А, выполнена в компактном корпусе SIP4. Подходит для гальванической развязки и питания в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| MTBF | >2,000,000h (MIL-HDBK-217F, @25°C ground benign) |
| Тип | DC/DC converter |
| Модель | TME 0505S |
| Мощность, Вт | 1W |
| Цоколевка | 1: -Vin (GND), 2: +Vin (Vcc), 3: -Vout, 4: +Vout |
| Серия | TME |
| Вес | 1.3g |
| Снижение характеристик | 3.3%/K above 70°C |
| Влажность | 95% RH max non-condensing |
| Кол-во выводов | 4 |
| Размеры | 11.5mm x 6.1mm x 4.2mm |
| Тип упаковки | SIP4 |
| Корпус | SIP4 |
| Материал корпуса | non-conductive black plastic (UL 94-V0) |
| Тип монтажа | THT |
| Тип. КПД | 69% |
| Вых. ток | 200mA |
| Вых. напряжение | 5.0V |
| Соотв. RoHS | Да |
| Гарантия, лет | 3 |
| Рег. нагрузки | 4% to 14% max |
| Input regulation | 1.2% typ, 1.5% max (for 1% input change) |
| Макс. пульс. шум | 150mVp-p |
| Тип входного фильтра | internal capacitors |
| Напр. изоляции | 1000VDC |
| Макс. импульсное напряжение | 9V (1s max) |
| Макс. емк. нагр. | 33µF |
| Диап. вх. напр. | 4.5V to 5.5V |
| Частота перекл. | 50kHz to 110kHz |
| Макс. темп. корпуса | 90°C |
| Сопр. изоляции | >1000MΩ |
| Voltage set accuracy | ±1% typ, ±3% max |
| Примечание | Возможная замена: AM1SS-0505SJZ |
| Входной ток без нагрузки | 30mA typ |
| Ном. вх. напр. | 5V |
| Емк. изоляции | 60pF typ |
| Температура пайки | 265°C max for 10s |
| Входной ток при полной нагрузке | 270mA typ |
| Темп. коэф. | ±0.01%/K typ, ±0.02%/K max |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | limited 0.5s max |
| Диап. темп. хр. | -50°C to +125°C |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | DC-DC 5VIN 1-OUT 5V 0.2A 1W 4-Pin SIP |
| Reverse polarity input current | 0.3A max |
| Reflected ripple current reduction | external 1-3.3µF polyester film capacitor |
