DC-DC преобразователь TSR 1-2450
Временно отсутствует
Цены
Представлены цены на предыдущую партию — уточняйте при заказе
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 100,69 |
| от 6 | 97,77 |
| от 12 | 96,31 |
| от 25 | 94,85 |
Описание

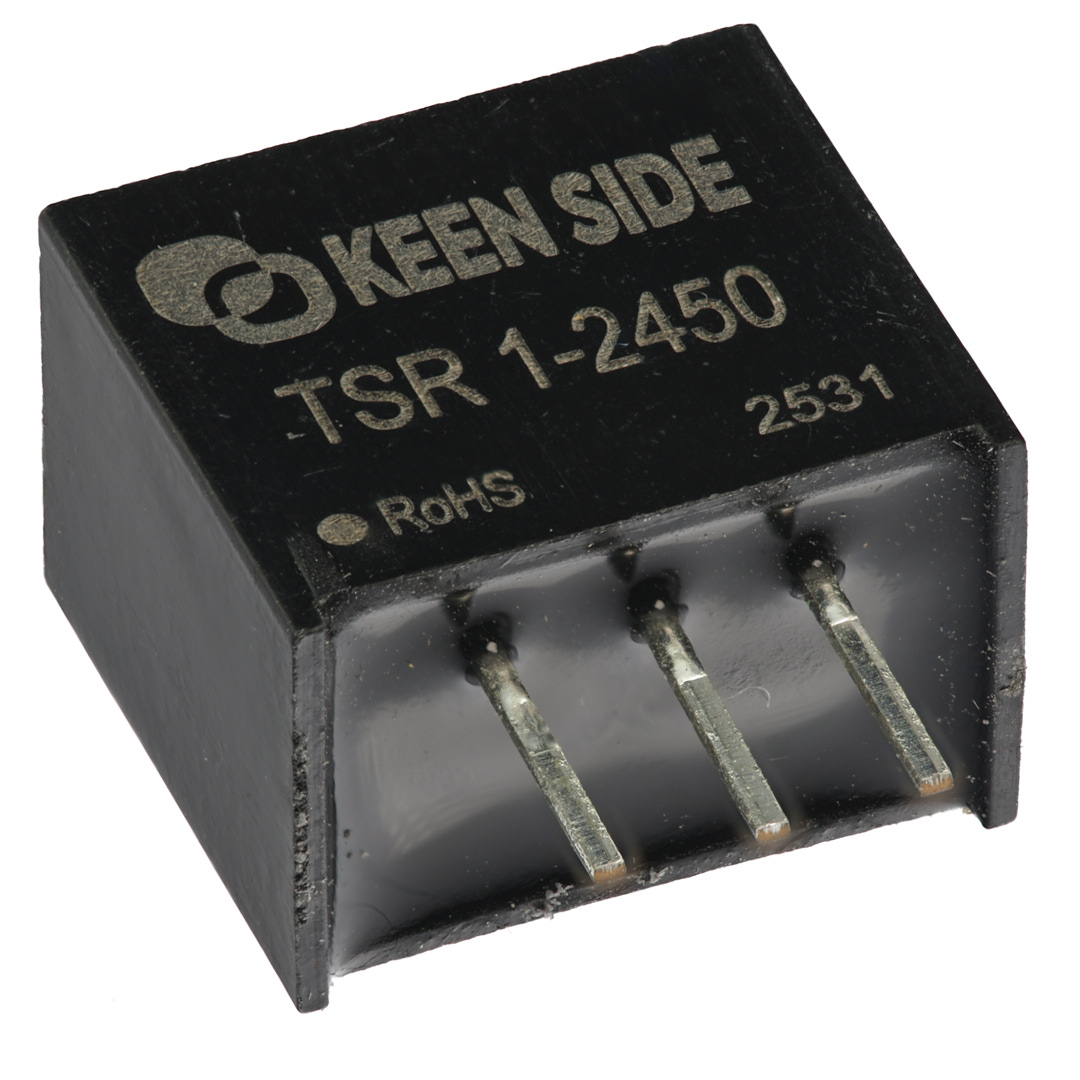

DC-DC преобразователь TSR 1-2450 от KEEN SIDE — это компактный трехвыводной стабилизатор, совместимый с LM78xx. Модель выдает стабильные 5 В при токе до 1 А, КПД достигает 94%, а уровень пульсаций не превышает 50 мВ. Корпус предназначен для монтажа в отверстия (THT) и весит всего 2 г. Подходит для замены линейных стабилизаторов в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | 1000kHours |
| Вес | 2g |
| Корпус | SIP |
| Тип монтажа | Выводной |
| Размеры | 11.6mm x 7.5mm x 10.2mm |
| Тип. КПД | 94% |
| Вых. ток | 1000mA |
| Выходное напряжение, В | 5 |
| Поддержка горячей замены | Нет |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | 8.0V |
| Макс. емк. нагр. | 2000μF |
| КПД при макс. нагрузке | 85 % |
| Тип. нагрузочная регулировка, % | ±0.5% |
| КПД при полной нагрузке | 94 % |
| Макс. пульсации и шум | 100mVp-p |
| Пульсации и шум тип. | 50mVp-p |
| Тип. линейная регулировка, % | ±0.3% |
| Диапазон нагрузочной регулировки, % | -0.75% to +0.75% |
| Ном. входное напряжение | 24V |
| КПД при макс. нагрузке, % | 85% |
| Диапазон линейной регулировки, % | -0.5% to +0.5% |
| Макс. емкостная нагрузка | 2000 μF |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Защита от КЗ | да |
| Время восстановления макс. | 500μs |
| Тип. время динамического восстановления | 200μs |
| Макс. ток хол. хода | 1.5mA |
| Ток входа без нагрузки типовой | 0.5mA |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Тип. точность вых. напряжения | ±1% |
| Темп. коэфф. тип. | ±0.03%/°C |
| Диапазон точности выходного напряжения, % | -3% to +3% |
| Макс. отклонение динамического отклика | 230mV |
| Отклонение динамики Тип. | 80mV |
| Выходной ток, А | 1 |
| КПД, % | 94 |
| Макс. входное напряжение DC, В | 36 |
| Мин. входное напряжение DC, В | 8 |
| Мощность, Вт | 5 |
| Пульсации выходного напряжения, мВп-п | 50 |
| Размеры мм | 11.6×7.5×10.2 |
| Рабочая температура | -40…+85 °C |
