DC-DC преобразователь B2412S-2W
В наличии
На своём складе
173 шт.
Норм. уп.: 25
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 88,11 |
| от 6 | 85,55 |
| от 12 | 84,28 |
| от 25 | 83,00 |
Описание

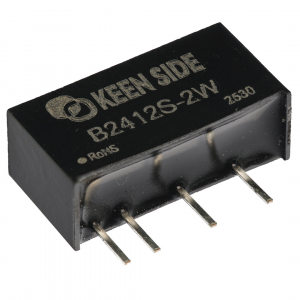

DC-DC преобразователь KEEN SIDE B2412S-2W в корпусе DIP для монтажа в отверстия. Входное напряжение 24 В, выходное 12 В при токе до 166 мА и мощности 2 Вт. КПД 84%, гальваническая изоляция 1500 В. Применяется в промышленной автоматике и распределённых системах питания.
Технические характеристики
| MTBF | 2000k hours (MIL-HDBK-217F@25°C) |
| Вес | 2.3g |
| Корпус | DIP |
| Тип монтажа | Выводной |
| КПД | 84 |
| Режим охлаждения | natural air cooling |
| Вых. мощность | 2W |
| Пульсации и шум | 80mVp-p typ, 150mVp-p max |
| Входное напряжение | 24 (21.6-26.40) |
| Вых. ток | 166mA |
| Выходное напряжение, В | 12 |
| Рег. линии | 1.2% max |
| Рег. нагрузки | 6% typ, 15% max |
| Поддержка горячей замены | Нет |
| Материал корпуса | black flame-retardant plastic |
| Тип входного фильтра | capacitive filtering |
| Напр. изоляции | 1500VDC |
| Диап. вх. напр. | 21.6-26.40V |
| Частота перекл. | 200-400kHz |
| Ном. входное напряжение | 24V |
| Входной ток без нагрузки | 5mA typ, 10mA max |
| Импульсное входное напряжение, В | 30Vdc max (1 second) |
| Сопр. изоляции | 1000MΩ min @500VDC |
| Емк. изоляции | 30pF typ @100kHz/0.1V |
| Входной ток при полной нагрузке | 102mA typ, 104mA max |
| Темп. коэф. | ±0.03%/°C |
| Тип. КПД полн. нагр. | 84% |
| Температура ручной пайки | 370±10°C for 5 seconds |
| Температура волновой пайки | 260±10°C for 5-10 seconds |
| Диап. темп. хр. | -55 to +125°C |
| Макс. емкостная нагрузка выхода | 220µF |
| Рабочая температура | -40…+85 °C |
| Защита от КЗ выхода | sustainable, self-healing |
| Рекомендуемый входной конденсатор Cin | 4.7µF/50V MLCC |
| Рекомендуемый выходной конденсатор Cout | 4.7µF/25V MLCC |
| Выходной ток, А | 0,166 |
| Защита от КЗ | да |
| Макс. входное напряжение DC, В | 26,4 |
| Мин. входное напряжение DC, В | 21,6 |
| Мощность, Вт | 2 |
| Напряжение изоляции, кВ | 1,5 |
| Пульсации выходного напряжения, мВп-п | 80 |
| Частота преобразования, кГц | 200 |
