DC-DC преобразователь B2412S-2WR3
У поставщика
У поставщиков
137 шт.
Норм. уп.: 25
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт190,71 ₽
Сумма572,13 ₽
В наличии87 шт
от 3 штюрлицам и ИП
от 21 — 180,71 ₽ (−5%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии50 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
продаётся от 5 штпри 5 — 239,84 ₽
3 шт · Склад 39 · 572,13 ₽
Описание

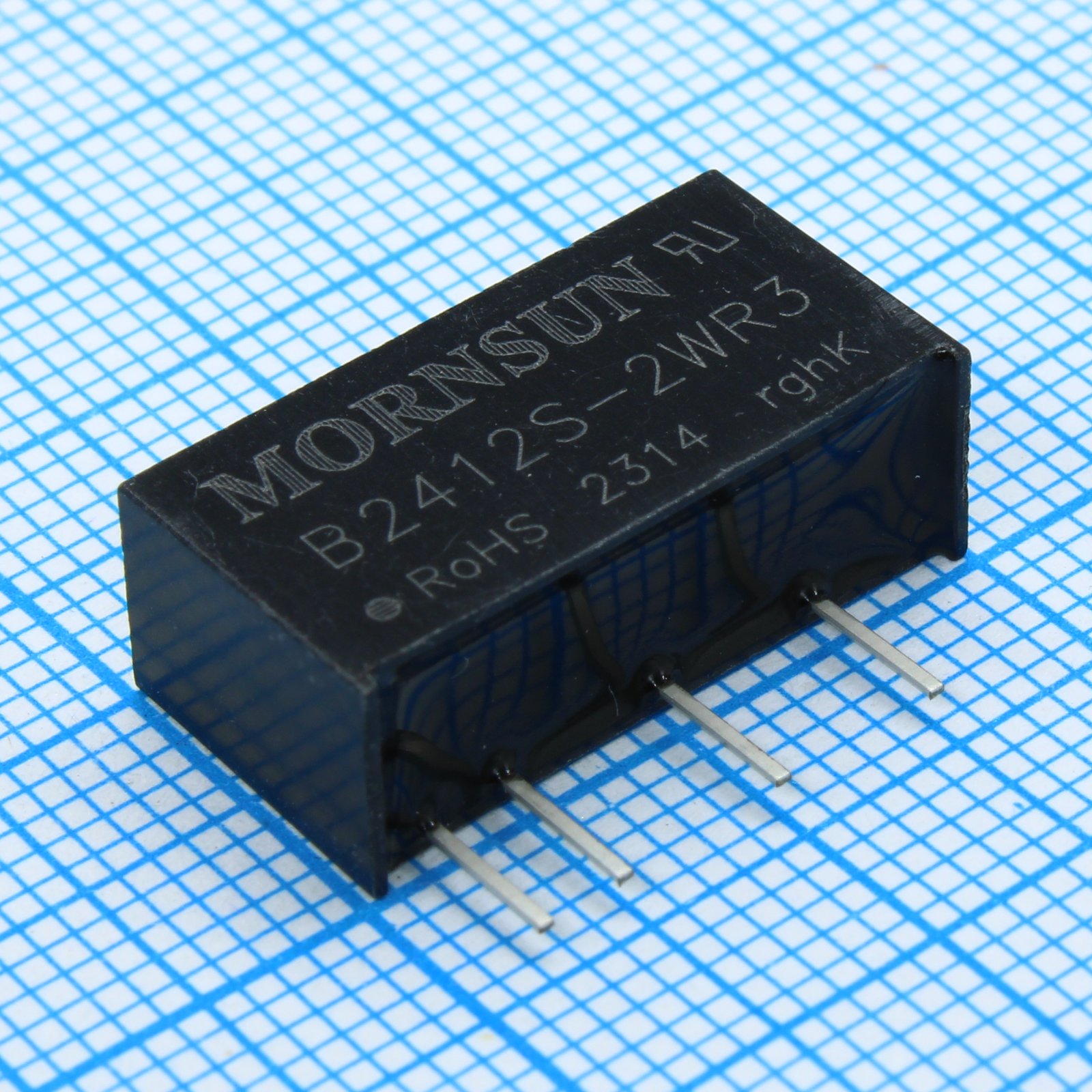

DC-DC преобразователь MORNSUN B2412S-2WR3 — изолированный модуль питания, преобразующий входное напряжение 24 В в стабилизированные 12 В. Модель обеспечивает выходную мощность до 2 Вт и выполнена в компактном SIP-корпусе для монтажа на печатную плату. Применяется в промышленной автоматике, телекоммуникационном оборудовании и системах управления для гальванической развязки цепей питания.
Технические характеристики
| MTBF | 3500khours |
| Тип | Преобразователь постоянного тока |
| Вес | 2.4g |
| Тип | DC-DC преобразователь |
| Корпус | SIP |
| Горячая замена | Unavailable |
| Тип монтажа | Выводной |
| Вибрация | 10-150Hz, 5G, 0.75mm along X,Y,Z |
| Размеры | 19.65x7.05x10.16mm |
| Артикул | B2412S-2WR3 |
| Вх. фильтр | Capacitance filter |
| Вых. мощность | 2W |
| Материал корпуса | Black plastic, flame-retardant and heat-resistant (UL94V-0) |
| ЭМС излучение | CISPR32/EN55032 CLASSB |
| Импульсное напряжение | 30VDC |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 78% |
| Тип. КПД | 84% |
| Вых. напряжение | 12VDC |
| Рег. линии | ±1.2% |
| Рег. нагрузки | ±5% |
| Помехоустойчивость ЭСР | Air ±8kV, Contact ±6kV perf. Criteria B |
| Макс. пульс. шум | 180mVp-p |
| Точность напряжения | ±2% |
| Мощность, Вт | 2 |
| Напр. изоляции | 1500VDC |
| Макс. вых. ток | 167mA |
| Мин. выходной ток | 17mA |
| Макс. емк. нагр. | 560µF |
| Диап. вх. напр. | 21.6-26.4VDC |
| Частота перекл. | 260kHz |
| Сопр. изоляции | 1000MΩ |
| Макс. влажн. хр. | 95%RH |
| Мин. влажн. хр. | 5%RH |
| Напряжение, В | 12 В |
| Нагрев корпуса | 15℃ |
| Входной ток без нагрузки | 8mA |
| Ном. вх. напр. | 24VDC |
| Емк. изоляции | 20pF |
| Входной ток при полной нагрузке | 101mA |
| Макс. темп. хр. | 125℃ |
| Мин. темп. хр. | -55℃ |
| Темп. коэф. | ±0.02%/℃ |
| Защита от КЗ | Continuous, self-recovery |
| Макс. раб. темп. | 105℃ |
| Мин. раб. темп. | -40℃ |
| Темп. пайки выводов | 300℃ |
