DC-DC преобразователь B2405S-1WR3
Временно отсутствует
Цены
Представлены цены на предыдущую партию — уточняйте при заказе
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 71,32 |
| от 6 | 69,26 |
| от 12 | 68,22 |
| от 25 | 67,19 |
Описание

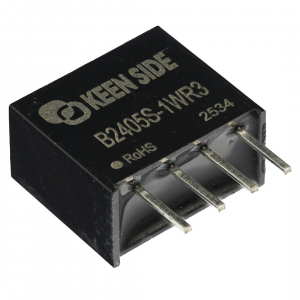

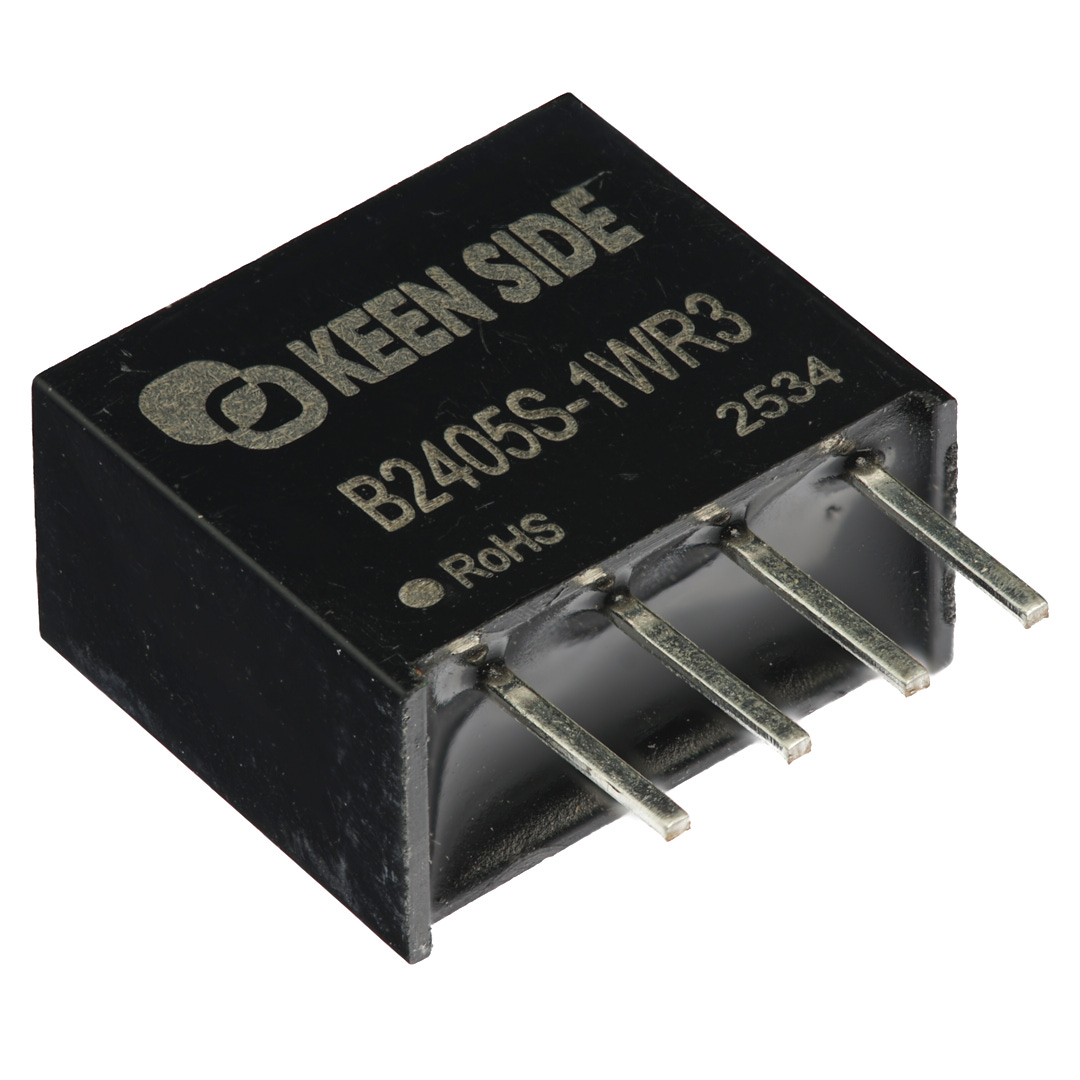

DC-DC преобразователь B2405S-1WR3 от KEEN SIDE. Модель на 1 Вт с выходным напряжением 5 В и током до 200 мА, выполнена в компактном SIP-корпусе для вертикального монтажа. КПД достигает 83%, гальваническая изоляция 1500 В постоянного тока. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| MTBF | 2000kHrs |
| Мощность, Вт | 1 |
| Вес | 1.2g |
| Охлаждение | natural air convection |
| Выходной ток, А | 0,2 |
| ЭСР воздух | ±8kV |
| Корпус | SIP |
| Выходное напряжение, В | 5 |
| Тип монтажа | Выводной |
| Размеры | 11.6x6x10.10mm |
| ЭСР контакт | ±6kV |
| Вых. мощность | 1W |
| Тип. КПД | 83% |
| Материал корпуса | black flame-retardant plastic |
| Макс. пульс. шум | 120mVp-p |
| Пульсации шум тип. | 50mVp-p |
| Напр. изоляции | 1500VDC |
| Макс. вых. ток | 200mA |
| Диап. вх. напр. | 21.6-26.4V |
| Макс. регулировка нагрузки | 20% |
| Типовая регулировка нагрузки | 10% |
| Ном. вх. напр. | 24V |
| Макс. линейная регул. | 1.2% |
| Стандарт излучаемой ЭМС | CISPR32/EN55032 CLASS B |
| Диапазон влажности хранения | 5-95% RH |
| Стандарт кондуктивной ЭМС | CISPR32/EN55032 CLASS B |
| Макс. емкостная нагрузка | 1000µF |
| Точность выходного напряжения | -5% to +3% |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Сопротивление изоляции мин. | 1000MΩ |
| Защита от КЗ | да |
| Типовой входной ток без нагрузки | 5mA |
| Макс. входное импульсное напряжение | 30V |
| Типовая изоляционная емкость | 30pF |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Диапазон частоты переключения | 200-400kHz |
| Типовой входной ток при полной нагрузке | 51mA |
| Температурный коэффициент | ±0.03%/°C |
| КПД, % | 83 |
| Макс. входное напряжение DC, В | 26,4 |
| Мин. входное напряжение DC, В | 21,6 |
| Напряжение изоляции, кВ | 1,5 |
| Пульсации выходного напряжения, мВп-п | 50 |
| Размеры мм | 11.6×6×10.1 |
| Частота преобразования, кГц | 200 |
| Рабочая температура | -40…+85 °C |
