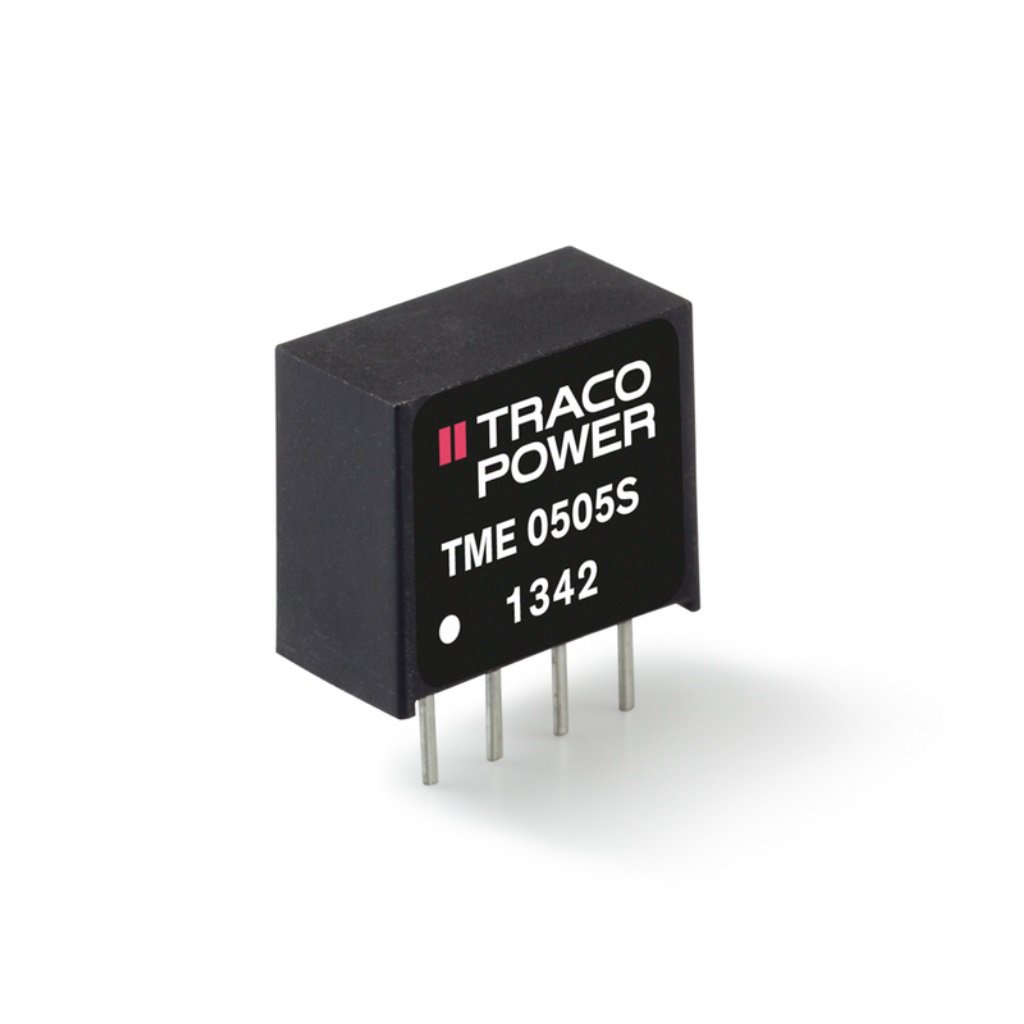

Преобразователь DC/DC, на печатную плату, 1 Вт
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
1 306 шт.
Норм. уп.: 10
Цены поставщиков
Склад 39
В наличии:1 041 шт.
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 826,60 |
| от 5 | 800,54 |
| от 9 | 786,77 |
| от 15 | 775,61 |
| от 24 | 763,72 |
Склад 13
В наличии:265 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 589,77 |
| от 8 | 561,76 |
| от 20 | 539,55 |
| от 30 | 520,01 |
| от 60 | 506,79 |
Описание
DC-DC преобразователь Traco мощностью 1 Вт. Работает от входного напряжения 24 В и выдаёт стабильные 5 В при токе до 0,2 А. Компонент выполнен в компактном корпусе SIP4 для монтажа на печатную плату. Подходит для гальванической развязки и питания низковольтных цепей в промышленной автоматике.
Технические характеристики
| MTBF | >2,000,000h (MIL-HDBK-217F, @+25°C ground benign) |
| Модель | TME 2405S |
| Мощность, Вт | 1 |
| Цоколевка | 1: -Vin (GND); 2: +Vin (Vcc); 3: -Vout; 4: +Vout |
| Серия | TME |
| Корпус | SIP |
| Снижение характеристик | 4.0%/K above 75°C (other output models) |
| Влажность | 95% rel H max. (non condensing) |
| Тип монтажа | Выводной |
| Гарантия | 3-year product warranty |
| Без свинца | Да |
| Кол-во выводов | 4 |
| Шаг выводов | 2.54mm |
| Размеры | 11.5mm x 6.1mm x 10.2mm |
| Описание | DC/DC Converter, 1W, isolated, SIP package |
| Вх. фильтр | Internal capacitors |
| Входное напряжение | 24VDC ±10% |
| Импульсное напряжение | 30V max. (1s max.) |
| Тип. КПД | 70% |
| Вых. напряжение | 5VDC |
| Вес упаковки | 1.7g (0.06 oz) |
| Соотв. RoHS | Да |
| Емкостная нагрузка | 33µF max. |
| Casing material | non conductive black plastic (UL 94-V0 rated) |
| Пульсации и шум | 150mVp-p max. (20MHz bandwidth) |
| Напр. изоляции | 1000VDC (60 sec.) |
| Макс. вых. ток | 200mA |
| Темп. хранения | -50°C to +125°C |
| Частота перекл. | 50 to 110kHz (Frequency modulation) |
| Макс. темп. корпуса | +90°C |
| Сопр. изоляции | >1000Mohm |
| Voltage set accuracy | ±1% typ. / ±3% max. |
| Примечание | Возможные замены: AM1SS-2405S-NZ, AM1SS-2405SJZ |
| Входной ток без нагрузки | 7mA typ. |
| Емк. изоляции | 60pF typ. |
| Раб. температура | -40°C to +85°C |
| Температура пайки | max. 265°C / 10s |
| Входной ток при полной нагрузке | 55mA typ. |
| Темп. коэф. | ±0.01%/K typ. / ±0.02%/K max. |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | limited 0.5s max. |
| Regulation load variation | 4 to 14% max. (depending on model) |
| Regulation input variation | 1.2% typ. / 1.5% max. |
| Описание (англ.) | DC-DC 24VIN 1-OUT 5V 0.2A 1W 4-Pin SIP |
| Reverse polarity input current | 0.3A max. |
