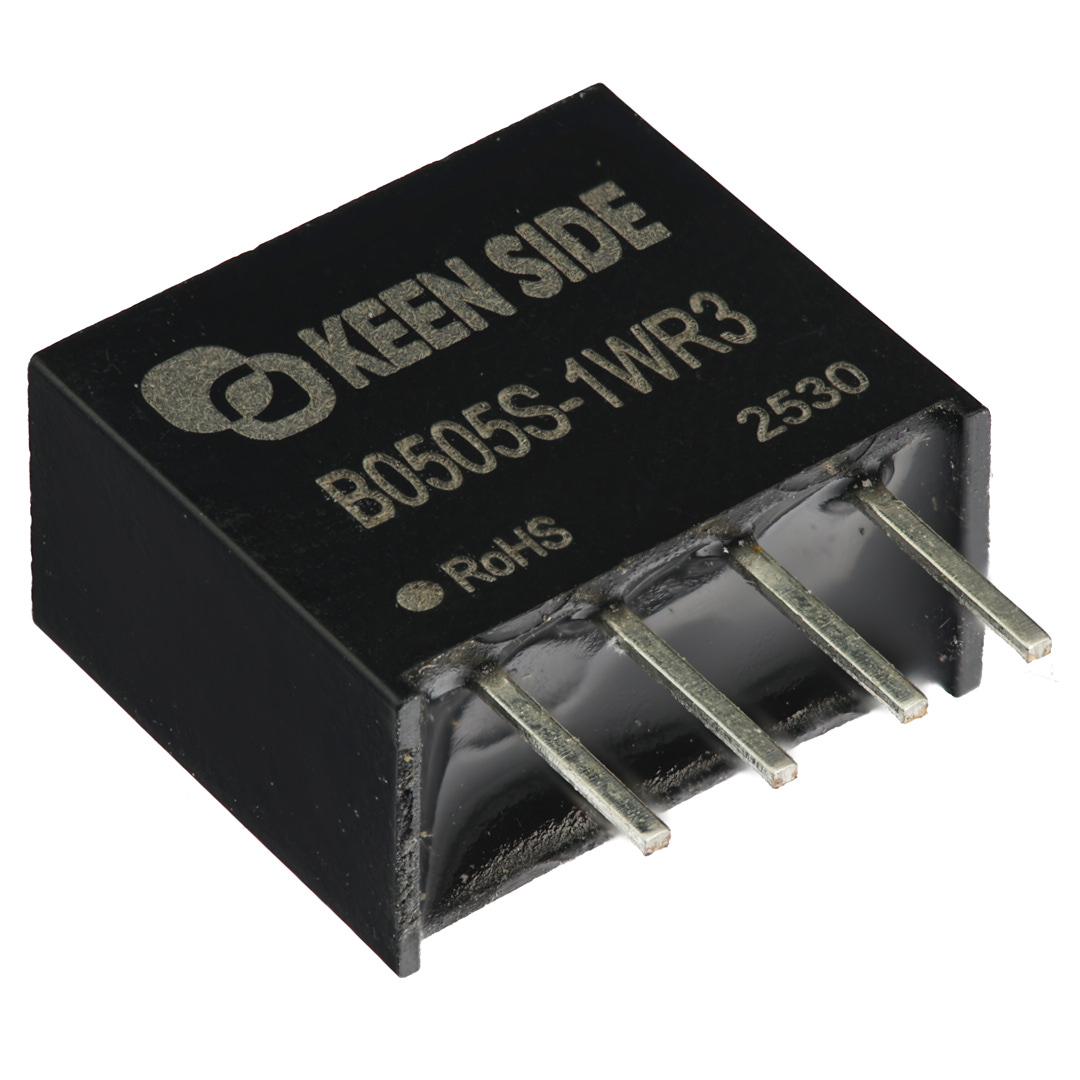

DC-DC преобразователь B0505S-1WR3
Временно отсутствует
Цены
Представлены цены на предыдущую партию — уточняйте при заказе
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 43,26 |
| от 20 | 42,05 |
| от 40 | 40,84 |
| от 80 | 39,94 |
Описание
DC-DC преобразователь B0505S-1WR3 от KEEN SIDE. Модель обеспечивает выходное напряжение 5 В при токе до 200 мА и мощности 1 Вт, выполнена в компактном корпусе SIP с гальванической изоляцией 1500 В. КПД достигает 81%, охлаждение естественное конвекционное. Подходит для питания изолированных цепей в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| MTBF | 2000Kh @25°C |
| Мощность, Вт | 1 |
| Охлаждение | natural air convection |
| Выходной ток, А | 0,2 |
| Корпус | SIP |
| Выходное напряжение, В | 5 |
| Горячая замена | not supported |
| Тип монтажа | Выводной |
| Вес тип. | 1.2g |
| ЭМС: ЭСР по воздуху, кВ | ±8kV |
| Вх. фильтр | capacitive filtering |
| Вых. мощность | 1W |
| Тип. КПД | 81% |
| ЭМС: ЭСР контактный, кВ | ±6kV |
| Материал корпуса | black flame-retardant plastic |
| Напр. изоляции | 1500VDC min |
| Макс. вых. ток | 200mA |
| Размеры упаковки | 11.6x6x10.10mm |
| Диап. вх. напр. | 4.50-5.50V |
| Номинальное входное напряжение | 5V |
| Макс. регулировка линии | 1.5% |
| Макс. регулировка нагрузки | 20% |
| Типовая регулировка нагрузки | 10% |
| Макс. емк. нагрузка | 1000uF |
| Сопр. изоляции | 1000MOhm min @500VDC |
| Стандарт излучаемой ЭМИ | CISPR32/EN55032 CLASS B |
| Диапазон влажности хранения | 5-95% RH |
| Ручная пайка: температура/время | 370±10°C @3-5s |
| Пайка волной: температура/время | 260±10°C @5-10s |
| Стандарт кондуктивной ЭМИ | CISPR32/EN55032 CLASS B |
| Пульсации вых. макс. | 120mVp-p |
| Тип. пульсации/шум на выходе, мВп-п | 50mVp-p |
| Точность выходного напряжения | -5% to +3% |
| Темп. коэф. | ±0.03%/°C |
| Критерий качества функционирования ЭМС | B |
| Защита от КЗ | да |
| Макс. ток х.х. | 10mA |
| Типовой входной ток без нагрузки | 5mA |
| Макс. входное импульсное напряжение | 8V |
| Типовая изоляционная емкость | 30pF |
| Диап. темп. хр. | -55 to +125°C |
| Диапазон частоты переключения | 200-400kHz |
| Макс. входной ток при полной нагрузке | 251mA |
| Типовой входной ток при полной нагрузке | 243mA |
| Рабочая температура | -40…+85 °C |
| КПД, % | 81 |
| Макс. входное напряжение DC, В | 5,5 |
| Мин. входное напряжение DC, В | 4,5 |
| Напряжение изоляции, кВ | 1,5 |
| Пульсации выходного напряжения, мВп-п | 50 |
| Размеры мм | 11.6×6×10.1 |
| Частота преобразования, кГц | 200 |
