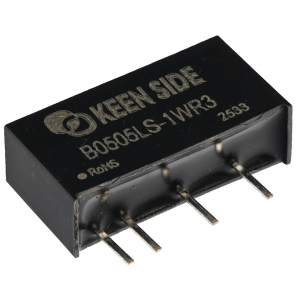

DC-DC преобразователь B0505LS-1WR3
В наличии
На своём складе
229 шт.
Норм. уп.: 11
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 47,82 |
| от 20 | 46,49 |
| от 40 | 45,15 |
| от 80 | 44,14 |
Описание
DC-DC преобразователь B0505LS-1WR3 от KEEN SIDE. Модель обеспечивает изолированное выходное напряжение 5 В при токе до 200 мА и мощности 1 Вт, КПД достигает 81%. Компонент выполнен в компактном корпусе SIP для монтажа в отверстия. Подходит для питания измерительных схем и цепей управления в промышленной автоматике.
Технические характеристики
| Вес | 2.0g |
| Горячая замена | Not supported |
| Размеры | 19.6x6x10.10mm |
| КПД | 81 |
| Режим охлаждения | Natural air cooling |
| Стандарт ЭМС | CISPR32/EN55032 CLASS B |
| Вх. фильтр | Capacitive filtering |
| Вых. мощность | 1W |
| Корпус | SIP |
| Входное напряжение | 5.0 (4.50-5.50) |
| Тип монтажа | THT |
| Тип. КПД | 81% |
| Вых. ток | 200mA |
| Выходное напряжение, В | 5 |
| Макс. пульс. шум | 100mVp-p |
| Пульсации шум тип. | 50mVp-p |
| Напр. изоляции | 1500VDC |
| Диап. вх. напр. | 4.50-5.50V |
| Макс. регулировка нагрузки | 20% |
| Типовая регулировка нагрузки | 10% |
| Макс. емк. нагрузка | 1000uF |
| Частота перекл. | 300kHz |
| Ном. входное напряжение | 5.0V |
| Сопр. изоляции | 1000MΩ |
| Емк. изоляции | 30pF |
| Макс. линейная регул. | 1.2% |
| Макс. емкостная нагрузка | 1000 |
| Точность выходного напряжения | -3% to +2% |
| Защита от КЗ | да |
| Типовой входной ток без нагрузки | 5mA |
| Диап. темп. хр. | -55°C to +125°C |
| Длительность испытания изоляции, с | 60s |
| Типовой входной ток при полной нагрузке | 243mA |
| Рабочая температура | -40…+85 °C |
| Выходной ток, А | 0,2 |
| Макс. входное напряжение DC, В | 5,5 |
| Мин. входное напряжение DC, В | 4,5 |
| Мощность, Вт | 1 |
| Напряжение изоляции, кВ | 1,5 |
| Пульсации выходного напряжения, мВп-п | 50 |
| Размеры мм | 19.6×6×10.1 |
| Частота преобразования, кГц | 300 |
