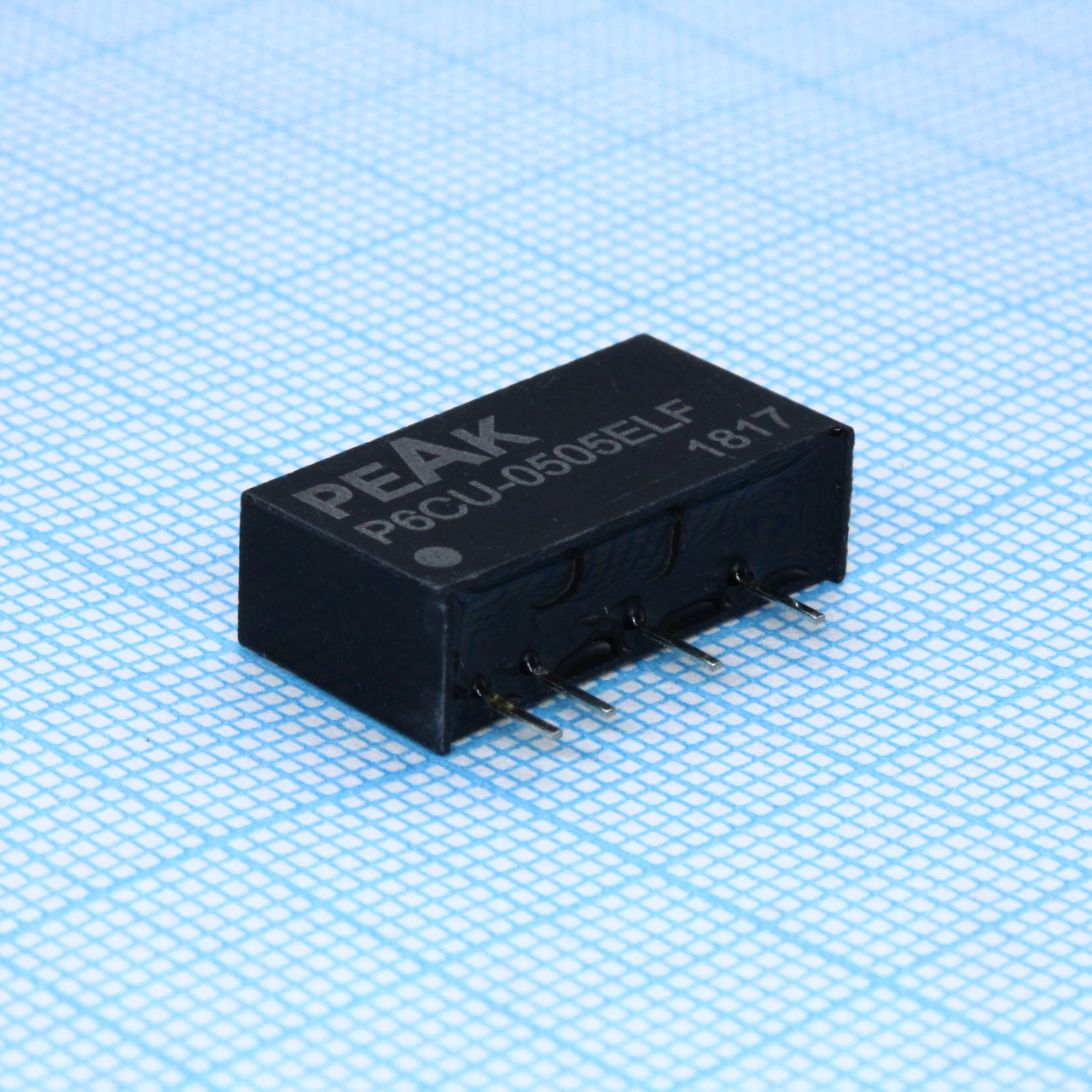

Преобразователь DC/DC, на печатную плату, 1 Вт
У поставщика
ПроизводительPEAK
КатегорияDC-DC преобразователи
У поставщиков
892 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:688 шт
Срок поставки: до недели
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 369,86 |
| от 12 | 351,05 |
| от 20 | 336,12 |
| от 60 | 323,00 |
| от 100 | 314,12 |
Склад 39
В наличии:204 шт.
Срок поставки: до недели
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 351,05 |
| от 13 | 336,03 |
| от 21 | 327,90 |
| от 35 | 321,34 |
| от 58 | 315,24 |
Описание
Преобразователь DC/DC на 1 Вт от PEAK. Работает от входного напряжения 4.5–5.5 В и выдает стабильные 5 В при токе до 200 мА. Выполнен в компактном корпусе SIP7 с гальванической изоляцией 1000 В. Подходит для питания изолированных цепей в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| CS | IEC-61000-4-6 Pref. Criteria A |
| RS | IEC-61000-4-3 Pref. Criteria A |
| EFT | IEC-61000-4-4 Pref. Criteria A (with external filter capacitor) |
| ЭСР | IEC-61000-4-2 Pref. Criteria A |
| MTBF | >1.121 Mhrs (MIL-HDBK-217F) |
| Pfmf | IEC-61000-4-8 Pref. Criteria A |
| Импульс | IEC-61000-4-5 Pref. Criteria A (with external filter capacitor) |
| Серия | PM1 |
| Вес | 2.3g |
| Охлаждение | Nature / Free Air |
| Корпус | SIP7 |
| Potting | Epoxy (UL94V-0 rated) |
| Влажность | 95% relative |
| Тип монтажа | Выводной |
| КПД | 81% |
| Описание | DC/DC Converter, PCB mount, 1W |
| Артикул | P6CU-0505ELF |
| Вых. мощность | 1W |
| Материал контакта | Alloy42 (Solder coated) |
| Материал корпуса | Plastic (UL94V-0 rated) |
| Capacitor load | 220uF |
| Вых. ток | 200mA |
| Вых. напряжение | 5V |
| Рег. линии | ±1.2% |
| Рег. нагрузки | ±10% max (20% to 100%) |
| Стандарт безопасности | IEC/EN 60950-1, UL/cUL60950-1 (designed to meet) |
| Пульсации и шум | 75mV pk-pk (20MHz bandwidth) |
| Напр. изоляции | 1000VDC (60 sec) |
| Диап. вх. напр. | ±10% |
| Темп. хранения | -40°C to 125°C |
| Частота перекл. | 80kHz (variable) |
| Case max temperature | 100°C |
| Сопр. изоляции | 1000MΩ |
| Примечание | Возможные замены: AM1DS-0505SJZ, AM1D-0505S-NZ |
| Входной ток без нагрузки | 17mA |
| Ном. вх. напр. | 5V |
| Емк. изоляции | 60pF |
| Раб. температура | -40°C to 85°C (derating) |
| Emc radiated emissions | EN55022 Class B |
| Emc conducted emissions | EN55022 Class B (with input filter) |
| Входной ток при полной нагрузке | 247mA |
| Точность выходного напряжения | ±3% |
| Темп. коэф. | ±0.02%/°C |
| Тип упаковки | Tube (туба) |
| Отраженный пульсирующий ток | 20mA pk-pk (@12uH) |
| Описание (англ.) | DC-DC, 1W, IN 4.5-5.5V, OUT 5V/200mA, ISO 1000V DC, SIP7 19.5x6x9.5 mm, -40...+85°С |
