Биполярный транзистор, PNP, 40 В, 5.5 А, 3 Вт
У поставщика
ПроизводительDIODES
КатегорияТранзисторы
У поставщиков
856 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:856 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,31 |
| от 15 | 23,45 |
| от 27 | 22,25 |
| от 53 | 21,03 |
| от 105 | 19,83 |
Описание

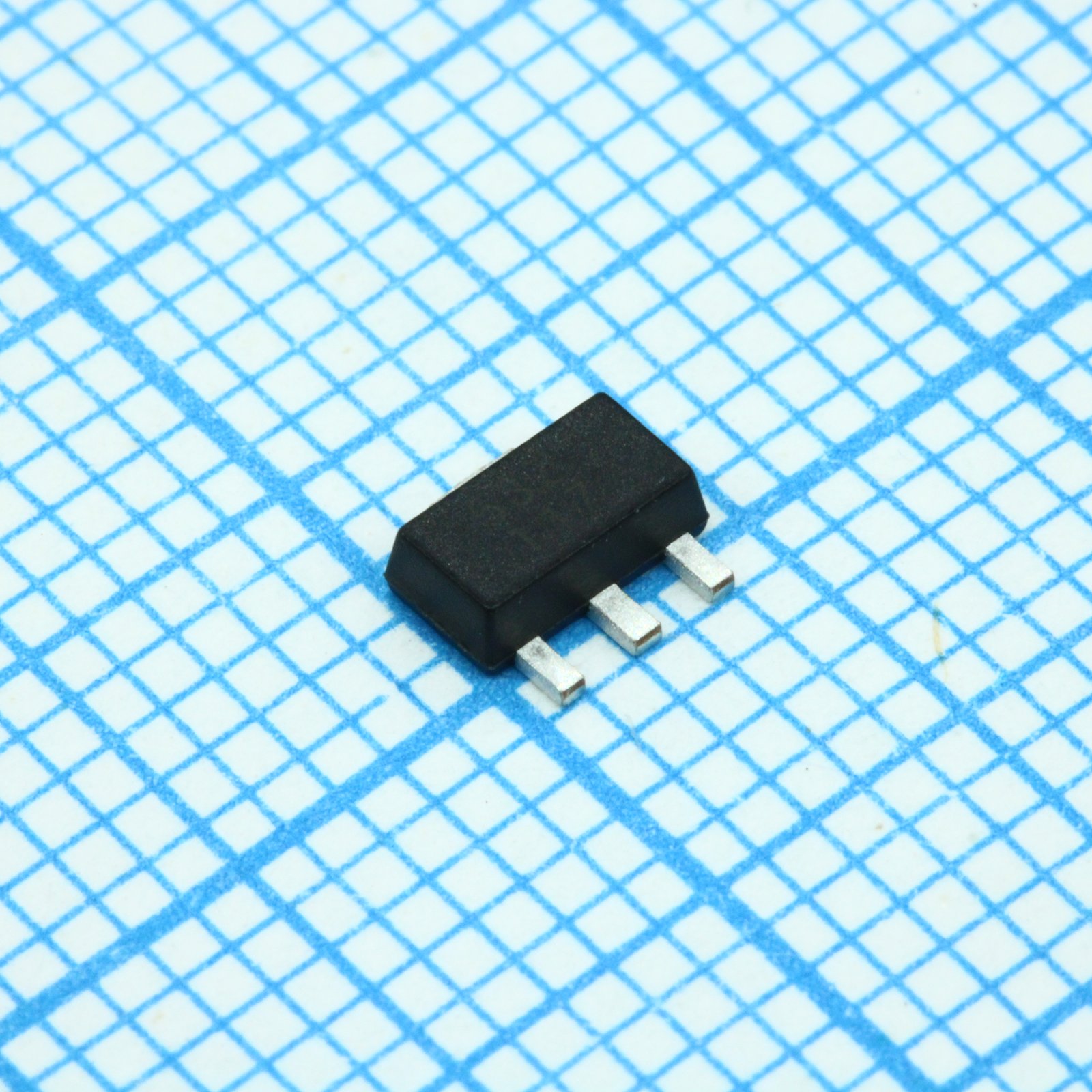

Биполярный PNP-транзистор от DIODES рассчитан на напряжение 40 В и ток до 5.5 А при мощности 3 Вт. Компонент выполнен в компактном корпусе SOT-89-3. Подходит для применения в автомобильной электронике и промышленных устройствах коммутации.
Технические характеристики
| ESD (мм) | 400 V (class C) |
| Вес | 0.05 g |
| ЭСР HBM | 4000 V (class 3A) |
| Маркировка | 53Z |
| Корпус | SOT89 |
| Тип монтажа | SMD |
| Полярность | PNP |
| Без свинца | Да |
| Класс горючести | UL 94V-0 |
| Без галогенов | Да |
| Корпус | SOT-89-3 |
| On resistance | 29 mΩ @ -5.5 A |
| Тип компонента | bipolar_junction_transistor |
| Соотв. RoHS | Да |
| Vbe on typical | -880 mV @ -5.5 A |
| Покрытие выводов | Matte Tin Plated |
| AEC-Q101 | Да |
| Выходная емкость | 53 pF |
| Suggested pad layout | см. технический паспорт |
| Частота перехода | 152 MHz |
| Ширина корпуса | 2.5 mm |
| Высота корпуса | 1.5 mm |
| Длина корпуса | 4.5 mm |
| Peak collector current | -15 A |
| Vbe saturation typical | -880 mV @ -5.5 A |
| Vce saturation typical | -60 mV @ -1 A (IC/IB=100) |
| Dc current gain min max | 200-390 @ 10 mA, 110-175 @ 5.5 A |
| Dc current gain typical | 390 @ 10 mA, 300 @ 2.5 A, 175 @ 5.5 A |
| Power dissipation pulse | 3 W (t<5s, 25x25mm 1oz Cu) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Ток отсечки коллектора | < -1 nA typ, -20 nA max |
| Напряжение эмиттер-база макс. | -7 V |
| Диап. темп. хр. | -55 to +150 °C |
| Напряжение коллектор-база макс. | -50 V |
| Уровень чувствительности к влаге | 1 |
| Диап. раб. темп. | -55 to +150 °C |
| Continuous collector current | -5.5 A |
| Power dissipation continuous | 2.1 W (50x50mm 1oz Cu steady-state) |
| Описание (англ.) | PNP 40V 5.5A 3000mW Automotive 4-Pin(3+Tab) SOT-89 T/R |
| Макс. напр. К-Э | -40 V |
| Thermal resistance junction ambient pulse | 42 °C/W (25x25mm, t<5s) |
| Thermal resistance junction ambient 15x15mm | 139 °C/W |
| Thermal resistance junction ambient 25x25mm | 83 °C/W |
| Thermal resistance junction ambient 50x50mm | 60 °C/W |
