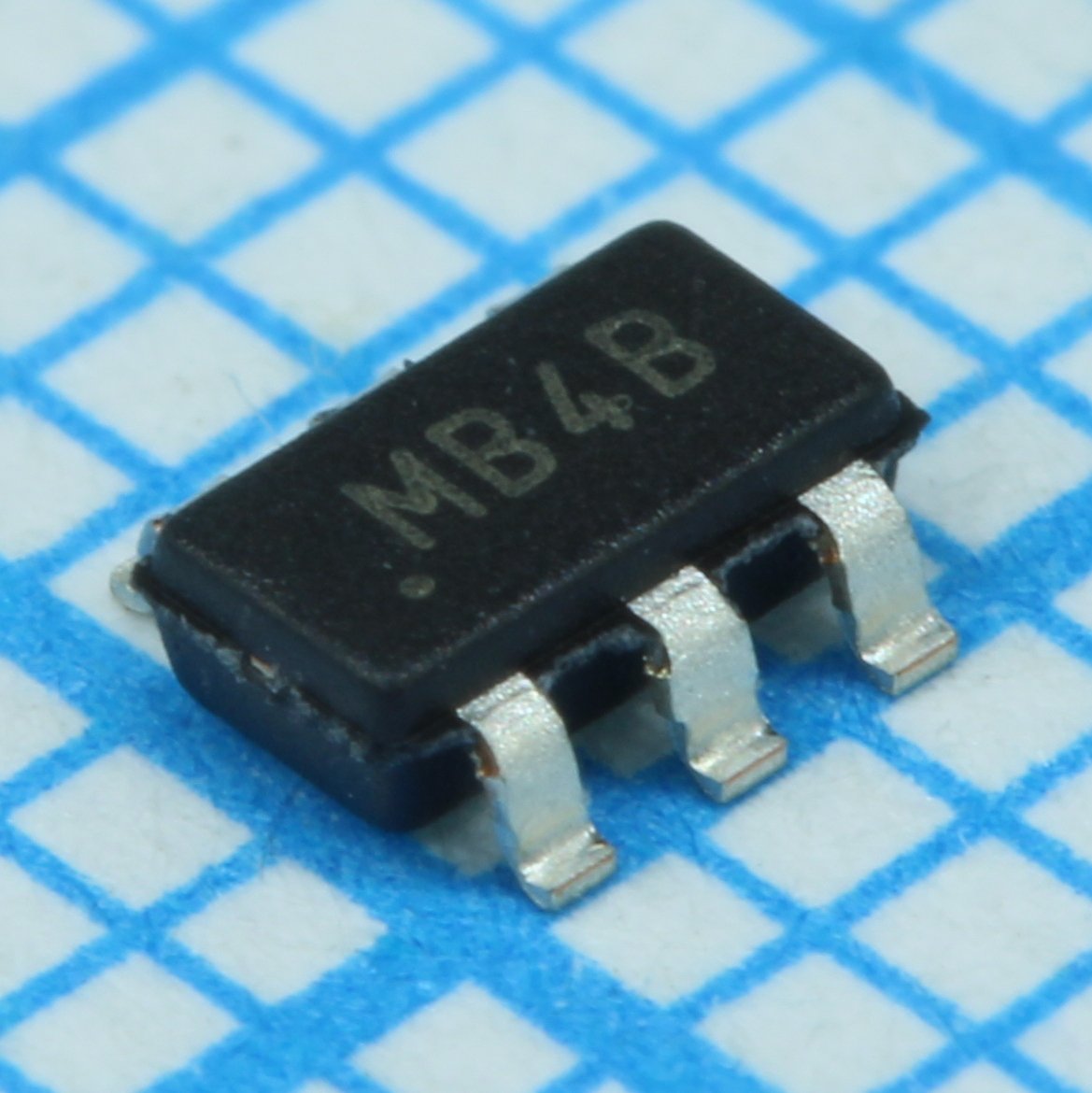

Драйвер LED для белой подсветки SOT23-6
У поставщика
ПроизводительDIODES
КатегорияМикросхемы
У поставщиков
31 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:31 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 35,93 |
| от 10 | 34,94 |
| от 19 | 33,52 |
| от 38 | 31,94 |
| от 75 | 30,26 |
Описание
Микросхема-драйвер LED от DIODES для белой подсветки. Выполнена в компактном корпусе SOT-23-6, рабочая температура от -40°C до +85°C. Подходит для построения схем подсветки в портативных устройствах и бытовой электронике.
Технические характеристики
| Корпус | SOT23-6 |
| Тип монтажа | SMD |
| Корпус | SOT-23-6 |
| Тип. КПД | 80% |
| Absolute max vcc | 10V |
| Sense voltage max | 34mV |
| Sense voltage min | 22mV |
| Sense voltage typ | 28mV |
| Макс. вых. ток | 50mA |
| Макс. напр. пит. | 8V |
| Мин. напр. пит. | 1.8V |
| Reference tolerance | ±3% |
| Частота перекл. | 200kHz |
| Feedback voltage typ | 300mV |
| Shutdown current typ | 4.5µA |
| Shutdown low voltage | 0.55V |
| Output regulation typ | ±1% |
| Макс. рассеиваемая мощность | 450mW |
| Ток покоя тип. | 220µA |
| Shutdown high voltage | 1.5V |
| Gate drive capacitance | 300pF |
| Line voltage regulation | 0.5 %/V |
| Load current regulation | 0.1 mA/V |
| Sense input current max | -15µA |
| Sense input current min | -1µA |
| Sense input current typ | -7µA |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Drive output current max | 5mA |
| Drive output current min | 2mA |
| Drive output current typ | 3.5mA |
| Discharge pulse width typ | 1.7µs |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Feedback input current min | -1.2µA |
| Feedback input current typ | -4.5µA |
| Reference temp coefficient | 0.005 %/°C |
| Inductor recommended values | 10µH 0.5A, 22µH 0.4A |
| Описание (англ.) | LED DRVR WHITE BCKLGT SOT23-6 |
| Рабочая температура | -40°C ~ 85°C (TA) |
