TFT 12.3", Разрешение: 1920x720, Тип: IPS, Яркость: 900 кд/м2, Контроллер: N/A, 50 пин., Интерфейс: DUAL-LVDS, Размер модуля, мм: 324.00*143.51*8.81, Рабочая температура, С: -30~+85
У поставщика
ПроизводительDisea
У поставщиков
5 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт31 899,31 ₽
Сумма31 899,31 ₽
В наличии5 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 30 927,47 ₽ (−3%)
Заказ со склада «Склад 13» с этой позицией — 31 899,31 ₽: доплаты не будет.
1 шт · Склад 13 · 31 899,31 ₽
Описание

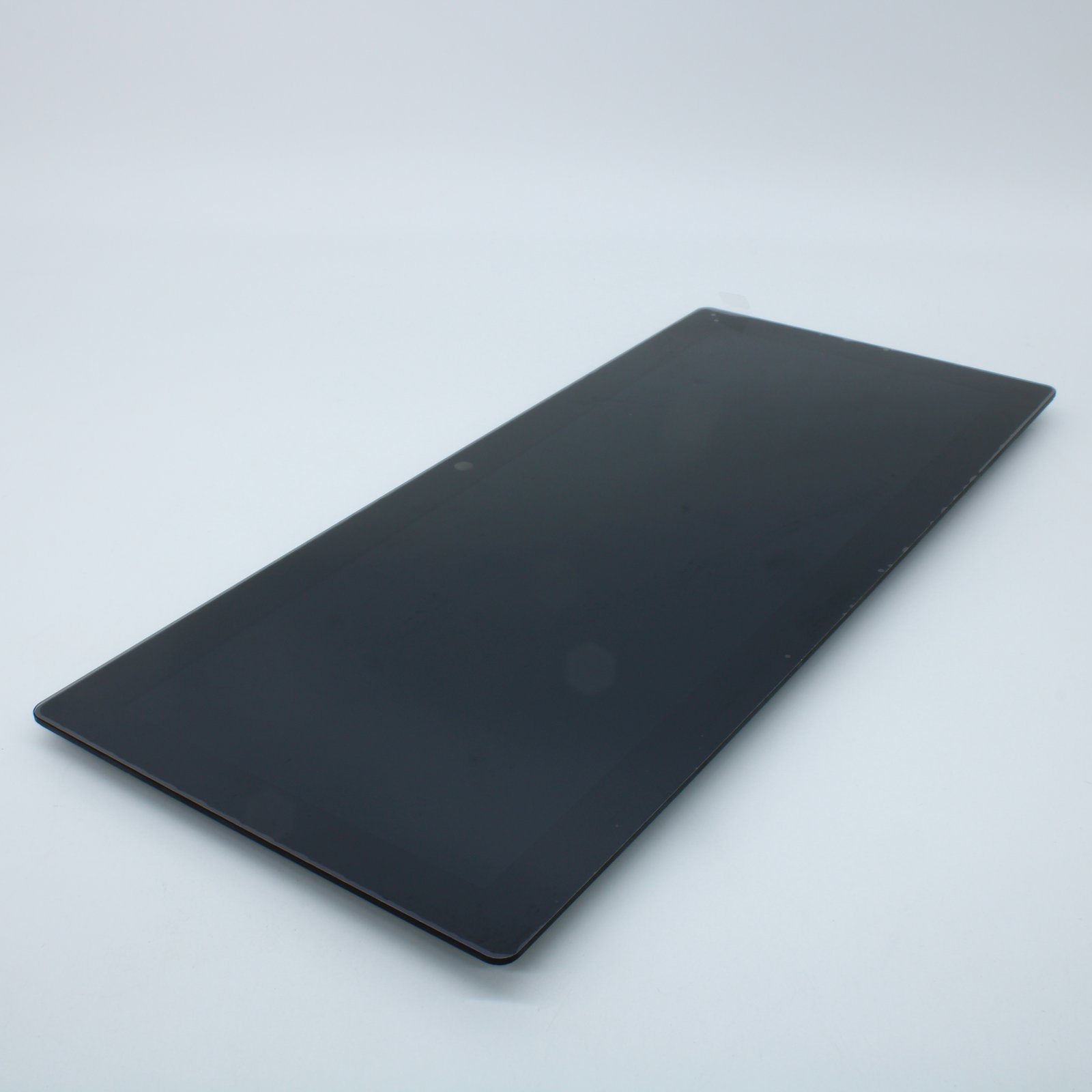

TFT-дисплей Disea ZW-T123KZH-02-G с диагональю 12,3 дюйма и разрешением 1920x720 пикселей. Матрица выполнена по технологии IPS с яркостью 900 кд/м², работает через интерфейс DUAL-LVDS. Дисплей оснащён защитным стеклом и рассчитан на температуру от -30 до +85 °C. Подходит для автомобильных и промышленных панелей управления.
Технические характеристики
| RoHS | Да |
| Корпус | модуль |
| Тип ЖК | TFT |
| Тип монтажа | FPC connector |
| Драйвер ИС | XXXX |
| Интерфейс | LVDS |
| Module no | ZW-T123KZH-02-G |
| Fpc length | 200 mm |
| Разрешение | 1920x720 |
| Активная площадь | 292.03x109.51 mm |
| Размер модуля | 324.00x143.51 mm |
| Производитель | Disea Electronics Co., LTD |
| Тип продукта | TFT-LCD module |
| Цвет дисплея | 16.7M |
| Led life time | 30000 hr |
| Тип подсветки | 9S4P-LEDs (white) |
| Brightness min | 900 Cd/m2 |
| Brightness typ | 900 Cd/m2 |
| Connector pins | 50 |
| Тип интерфейса | DUAL-LVDS |
| Ntsc ratio min | 70 % |
| Ntsc ratio typ | 75 % |
| Number of dots | 1920x720 |
| Uniformity min | 80 % |
| Uniformity typ | 85 % |
| Connector model | U-P05-74050F |
| Толщина модуля | 8.81 mm |
| Ток подсветки | 360 mA |
| Размер дисплея, дюйм | 12.3 |
| Время отклика, тип. | 30 ms |
| Направление обзора | 12 O'Clock |
| Contrast ratio min | 1200 |
| Contrast ratio typ | 1500 |
| Viewing angle 3 00 | 85 Deg |
| Viewing angle 6 00 | 85 Deg |
| Viewing angle 9 00 | 85 Deg |
| Backlight led count | 9S4P |
| Темп. хранения | -40~+90 °C |
| Viewing angle 12 00 | 85 Deg |
| Power supply voltage | 3.3 V |
| Примечание | ZW-T123KZH-01 + Customized Cover Glass as COG-VLUK7078-01 |
| Входное напряжение низкого уровня, макс. | 0.3VDD V |
| Раб. температура | -30~+85 °C |
| Входное напряжение высокого уровня, мин. | 0.7VDD V |
| Тип упаковки | Штучный товар |
| Backlight uniformity min | 80 % |
| Backlight uniformity typ | 85 % |
| Макс. напряжение питания | 3.6 V |
| Power supply voltage min | 3.0 V |
| Power supply voltage typ | 3.3 V |
| Backlight supply voltage max | 30.6 V |
| Backlight supply voltage min | 24.3 V |
| Backlight supply voltage typ | 27 V |
| Reliability low temp storage | -40℃±2℃ 96H |
| Reliability high temp storage | 90℃±2℃ 96H |
| Reliability temperature cycle | -40℃←→85℃ 30min 5min 30min, 5cycle |
| Reliability low temp operation | -30℃±2℃ 96H |
| Reliability high temp operation | 85℃±2℃ 96H |
| Absolute max power supply voltage max | 4.0 V |
| Absolute max power supply voltage min | -0.3 V |
| Reliability high temp humidity operation | 65℃±2℃ 90%RH 96H |
