TFT 12.3", Разрешение: 1920x720, Тип: IPS, Яркость: 1000 кд/м2, Контроллер: N/A, 50 пин., Интерфейс: DUAL-LVDS, Размер модуля, мм: 302.53*123.57*6.51, Рабочая температура, С: -30~+85
У поставщика
ПроизводительDisea
У поставщиков
1 шт.
Цены поставщиков
Склад 13
В наличии:1 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8 049,06 |
| от 2 | 7 970,26 |
| от 3 | 7 868,61 |
| от 4 | 7 725,17 |
| от 5 | 7 480,23 |
Описание

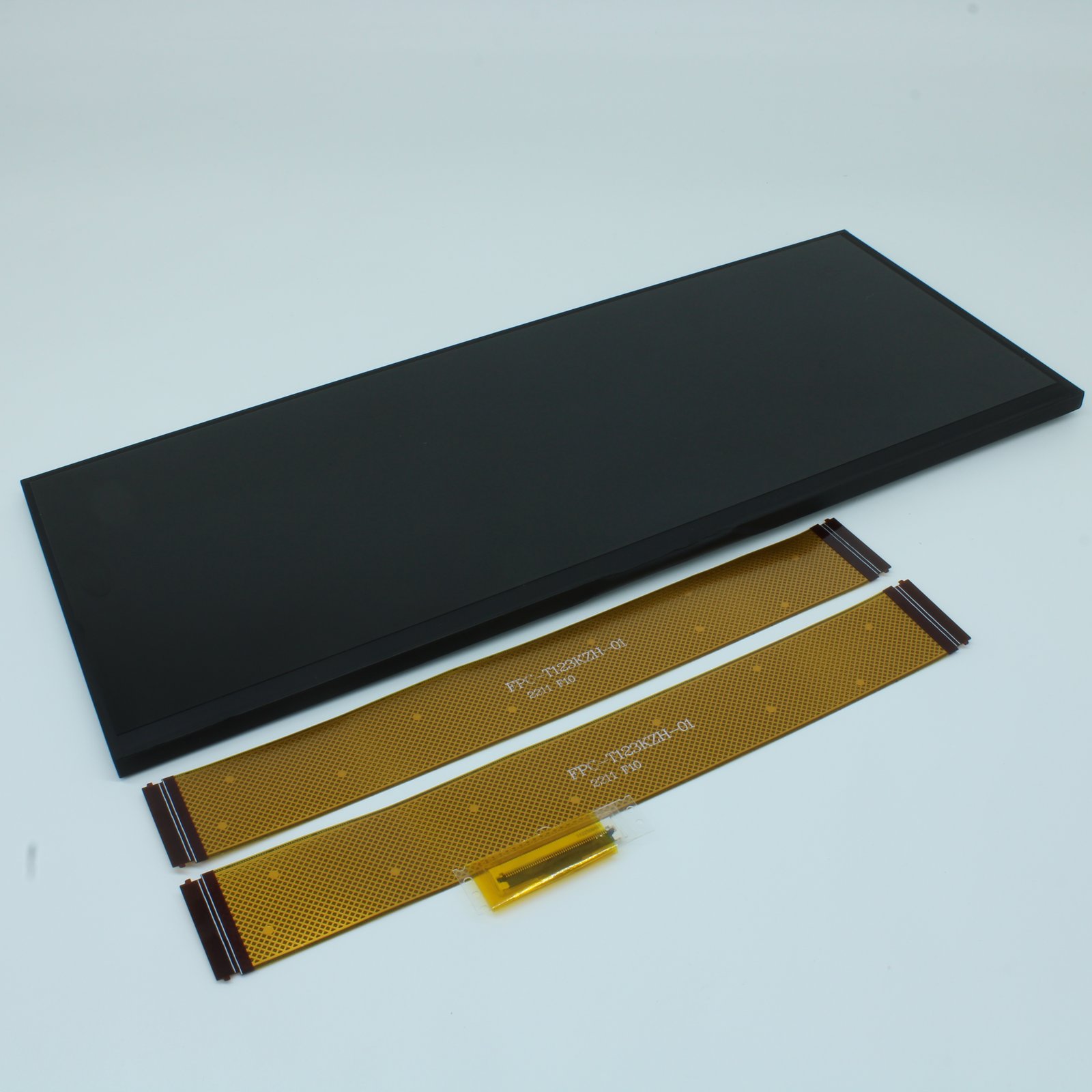

TFT-дисплей Disea с диагональю 12,3 дюйма и разрешением 1920x720 пикселей. Матрица выполнена по технологии IPS с яркостью 1000 кд/м², что обеспечивает отличную читаемость даже при ярком освещении. Подключается через интерфейс DUAL-LVDS и работает в расширенном диапазоне температур от -30 до +85°C. Подходит для автомобильных приборных панелей, промышленных панелей управления и встраиваемых систем.
Технические характеристики
| RoHS | Соответствует |
| Вес | --- g |
| Тип ЖК | TFT |
| Интерфейс | LVDS |
| Module no | ZW-T123KZH-01 |
| Brightness | 800~1000 Cd/m2 |
| Контроллер | TBD |
| Frame rate | 60Hz |
| Разрешение | 1920x(RGB)x720 |
| Uniformity | 80~85% |
| Производитель | Disea Electronics Co., LTD |
| Display color | 16.7M |
| Active area mm | 292.03(W) x 109.51(H) |
| Backlight type | 9S4P-LEDs (white) |
| Brightness typ | 1000 Cd/m2 |
| Connector pins | 50 |
| Dclk frequency | 45.3MHz |
| Interface type | DUAL-LVDS |
| Module size mm | 302.53 x 123.57 x 6.51 |
| Ntc resistance | 10kOhm +/-1% |
| Vertical field | 730~756 H |
| Horizontal line | 1015~1248 DCLK |
| Ntc part number | NCU15XH103F6SRC |
| Hsync back porch | 3~30 DCLK |
| Vsync back porch | 3~20 H |
| Backlight current | 360mA |
| Display size inch | 12.3 |
| Hsync front porch | 5~30 DCLK |
| Hsync pulse width | 2~20 DCLK |
| Потребляемая мощн. | TBD W |
| Направление обзора | ALL O'Clock |
| Vsync front porch | 3~20 H |
| Vsync pulse width | 2~25 H |
| Lvds input voltage | 0.7~1.7V |
| Viewing angle 3 00 | 80~85 Deg |
| Viewing angle 6 00 | 80~85 Deg |
| Viewing angle 9 00 | 80~85 Deg |
| Backlight led count | 9S4P |
| Backlight life time | 30K hours |
| Темп. хранения | -40~+90 C |
| Vertical valid data | 720 H |
| Backlight uniformity | 75% |
| Power supply current | TBD mA |
| Power supply voltage | 3.3V |
| Примечание | TFT 12.3" (кабель 200 mm FPC + коннектор F05047-50P-U) |
| Connector part number | F05047-50P-U |
| Horizontal valid data | 960 DCLK |
| Раб. температура | -30~+85 C |
| Тип упаковки | Palette (палетта) |
| Backlight supply voltage | 24.3~30.6V |
| Power supply inrush current | 1.5A |
| Backlight supply voltage typ | 27.0V |
| Logic supply voltage abs max | -0.3~VDD+0.3V |
| Power supply voltage abs max | -0.3~4.0V |
| Lvds differential input voltage | 0.1~0.6V |
| Permissible input ripple voltage | 220mV |
| Ntc permissive operating current max | 0.31mA |
| Lvds differential input low threshold | 0.1V |
| Lvds differential input high threshold | 0.1V |
| Lvds differential input leakage current | -10~10uA |
| Lvds differential input common mode voltage | 1.2V |
